Болтовые наконечники и соединители

Болтовые наконечники и соединители — контактная арматура для оконцевания и соединения медных и алюминиевых жил силовых кабелей без опрессовки. Жила фиксируется в гильзе прижимными болтами со срывными головками: при достижении расчетного момента головка срывается, что гарантирует правильное усилие затяжки без динамометрического инструмента. Наконечник болтовой универсален по материалу жилы и перекрывает сразу несколько сечений, поэтому широко применяется при монтаже кабельных муфт до 1 кВ и 6–35 кВ.

Болтовые наконечники и соединители 10–240 мм²

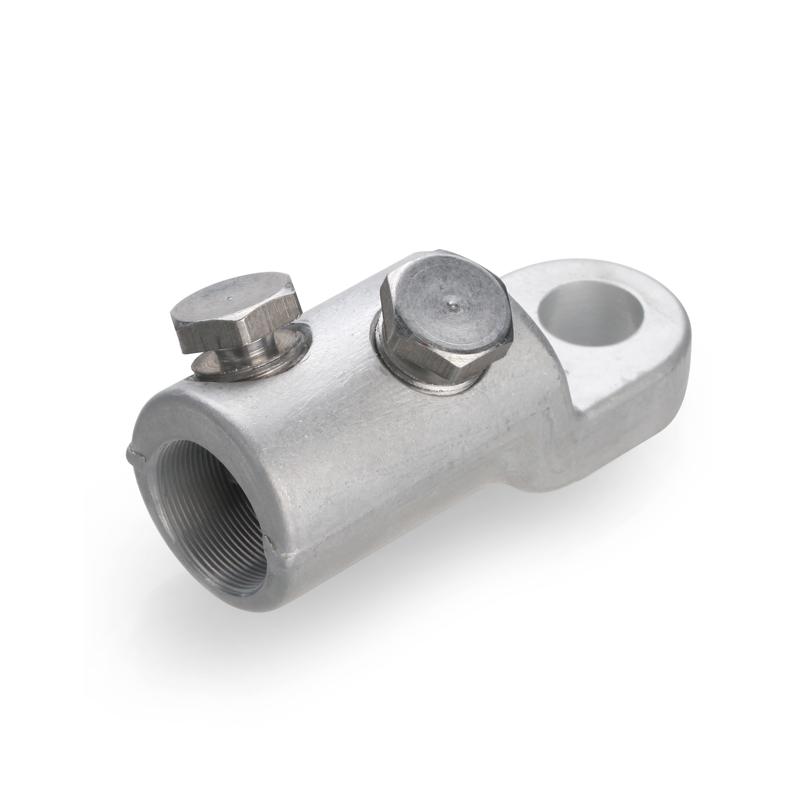

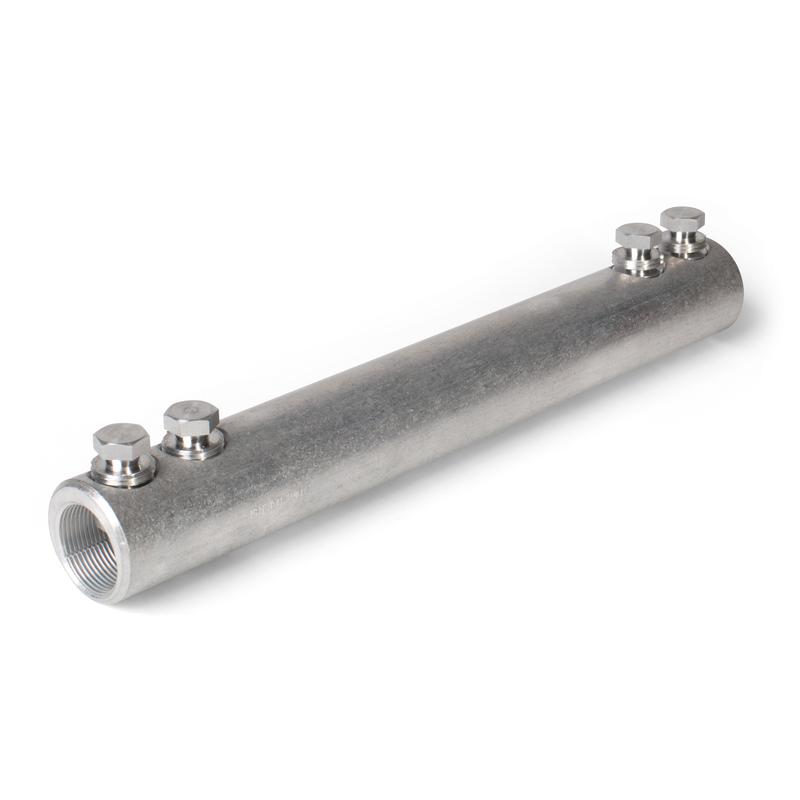

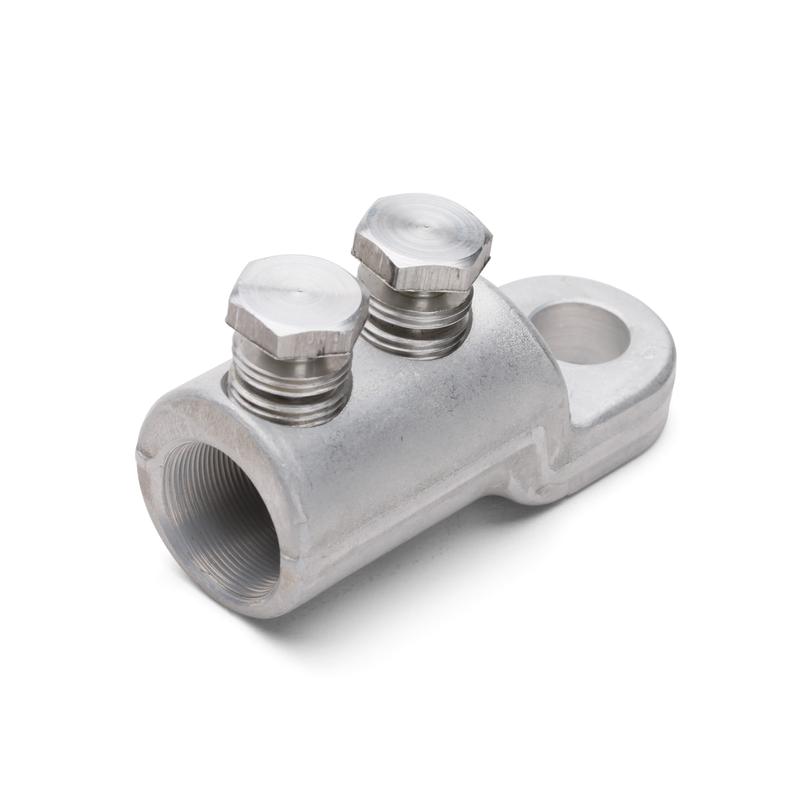

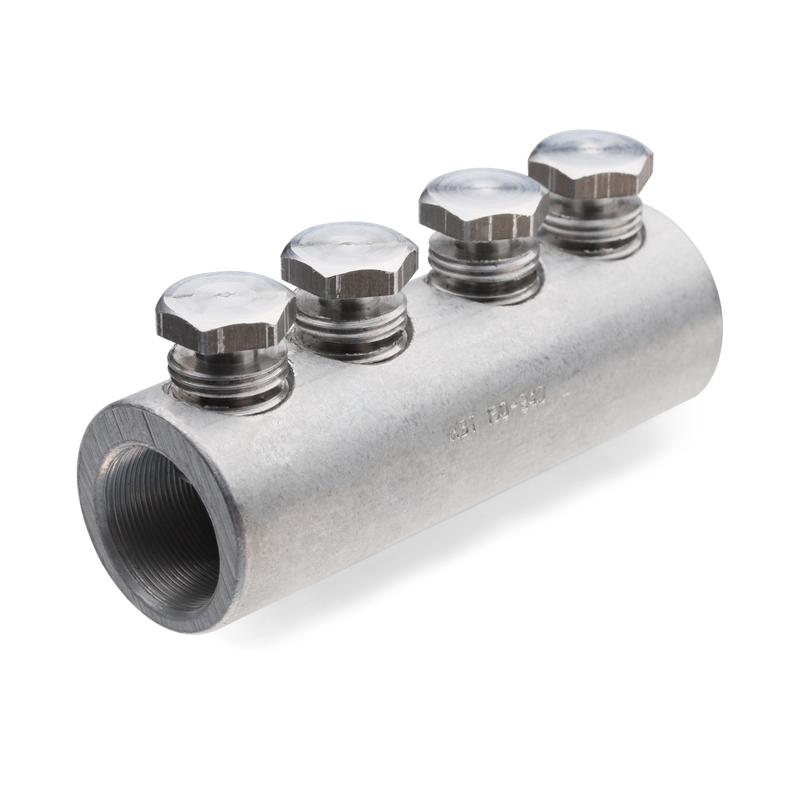

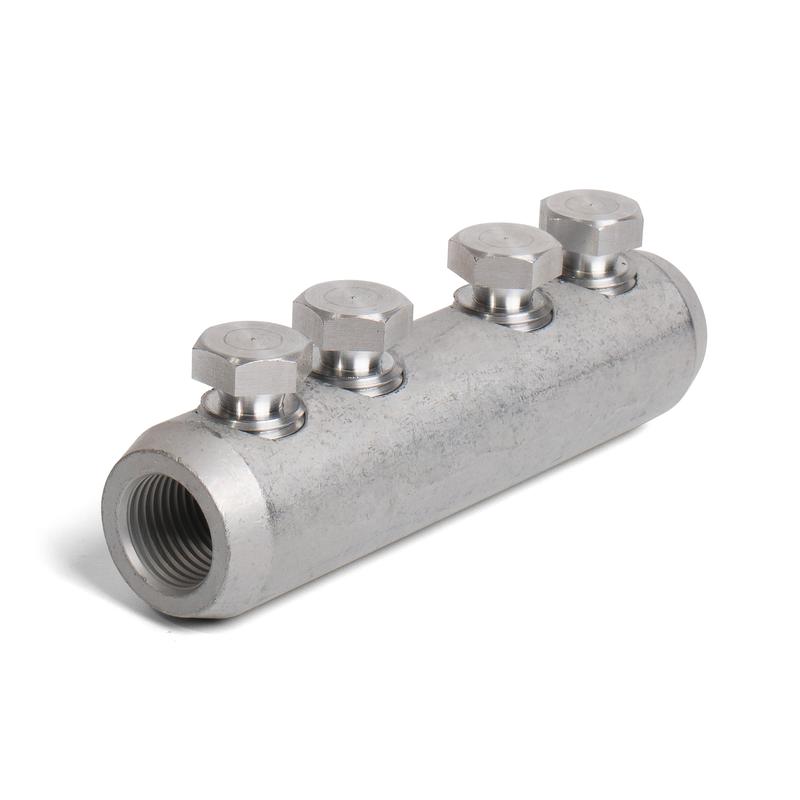

• НБ и СБ — наконечники и соединители с рядным расположением болтов.
• НБП и СБП — изделия для кабелей с изоляцией из сшитого полиэтилена.

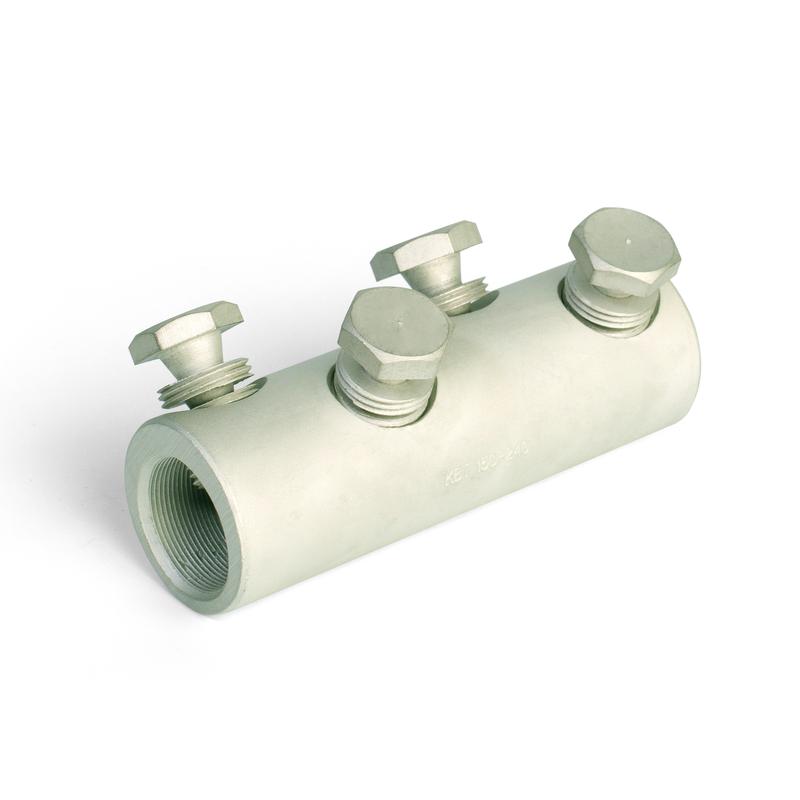

• НБЕ, СБЕ, НБЕ-(Л), СБЕ-(Л) — евросерия; исполнения (Л) с покрытием.
• НБЕ-35, СБЕ-35 — для кабельных линий до 35 кВ.
• СБР, ПСБЕ — соединители специального назначения.

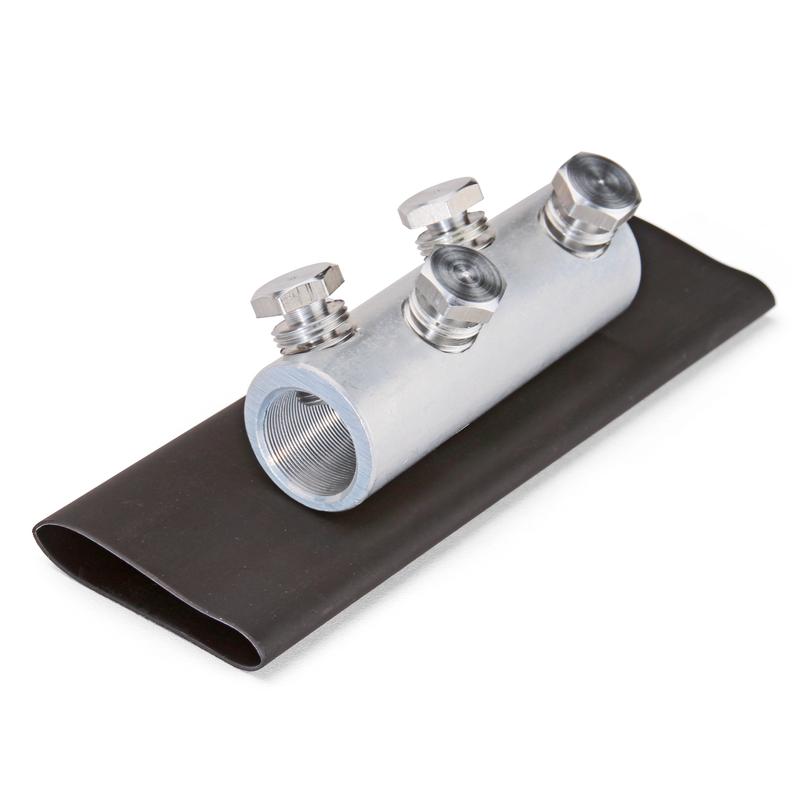

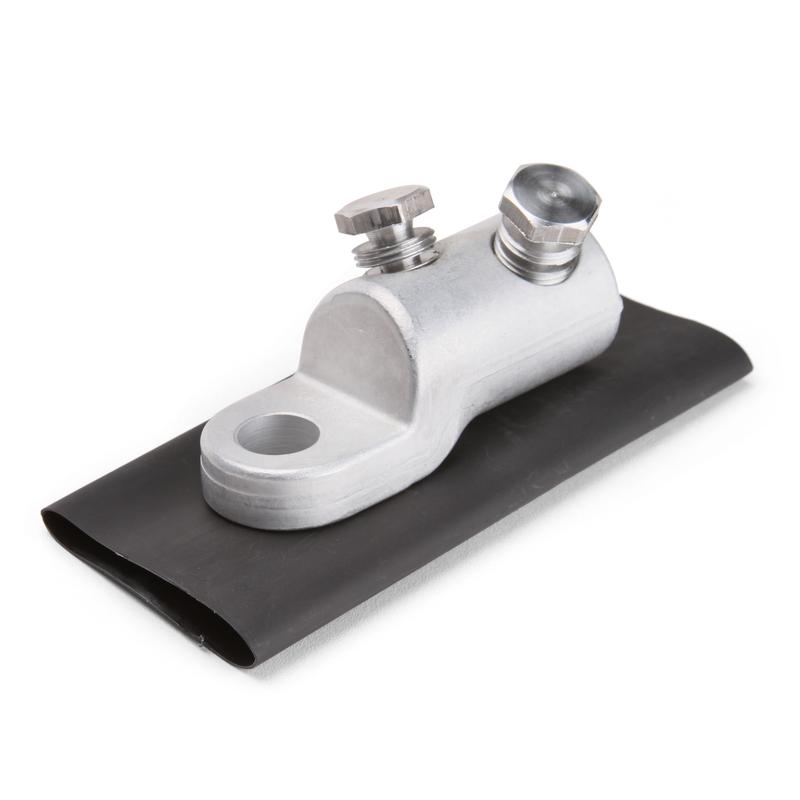

• НБТК, СБТК — комплекты болтовых соединителей и наконечников с термоусаживаемыми манжетами: соединение сразу изолируется и герметизируется (например, СБТК 10-25, СБТК 25-70).

Болтовые наконечники и соединители 300–800 мм²

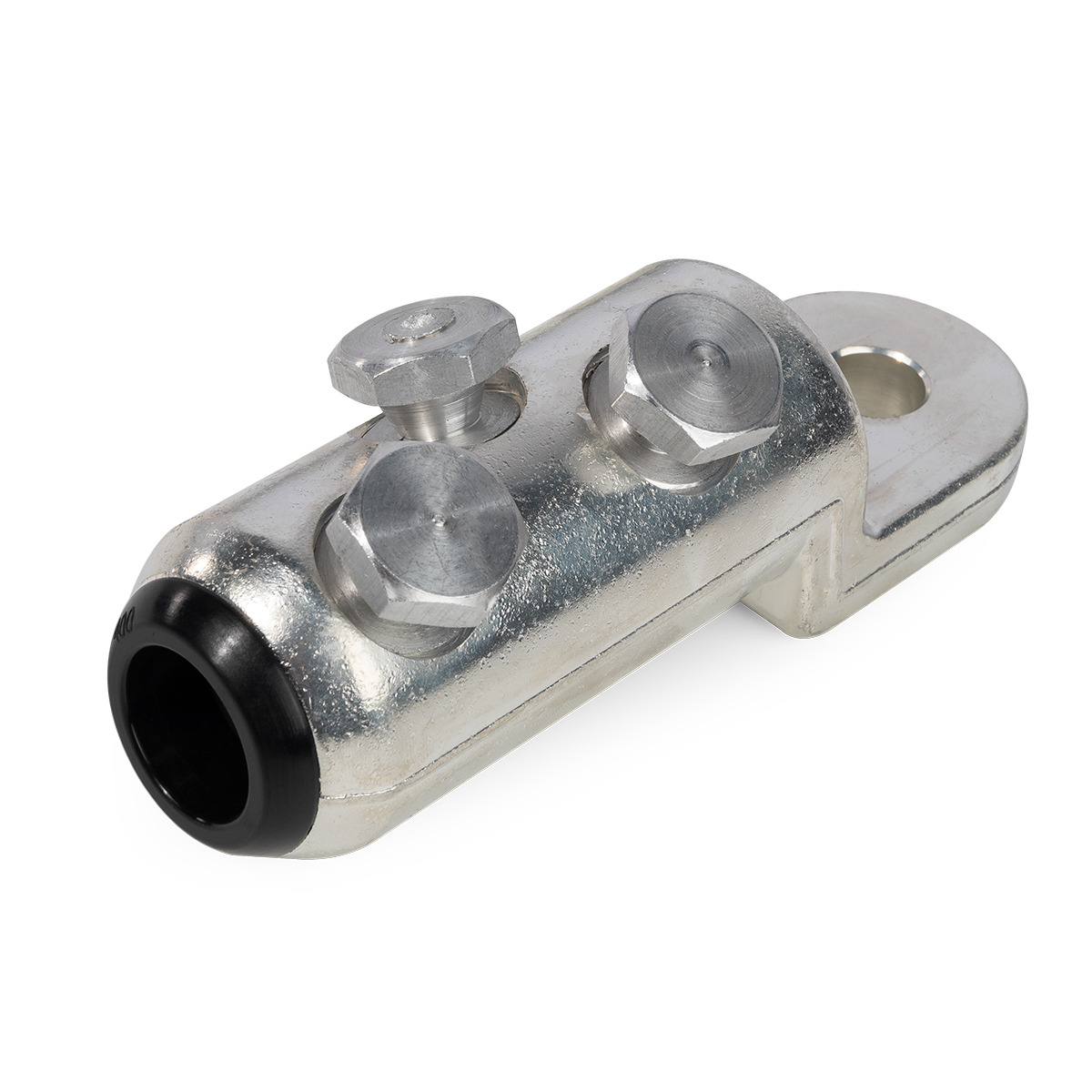

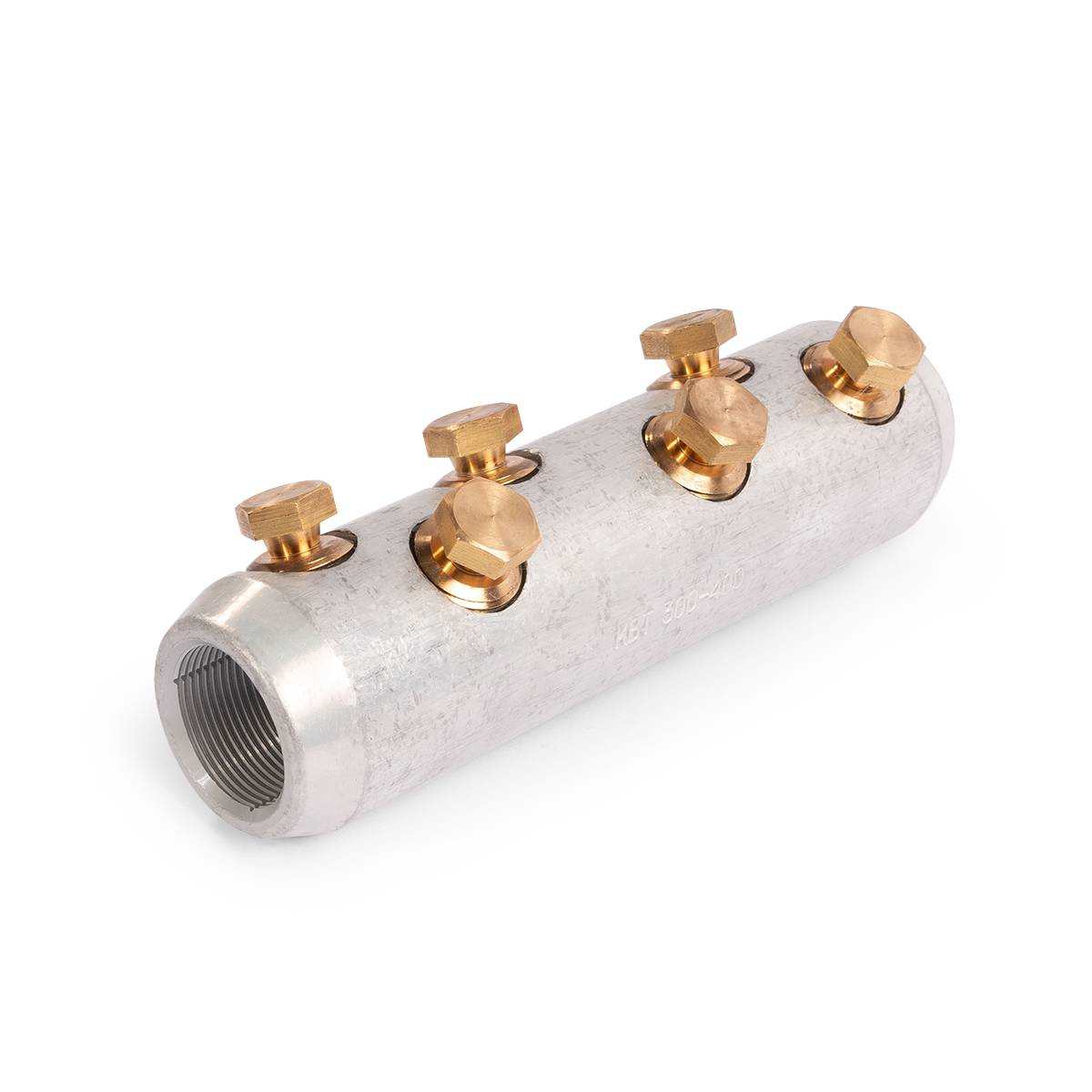

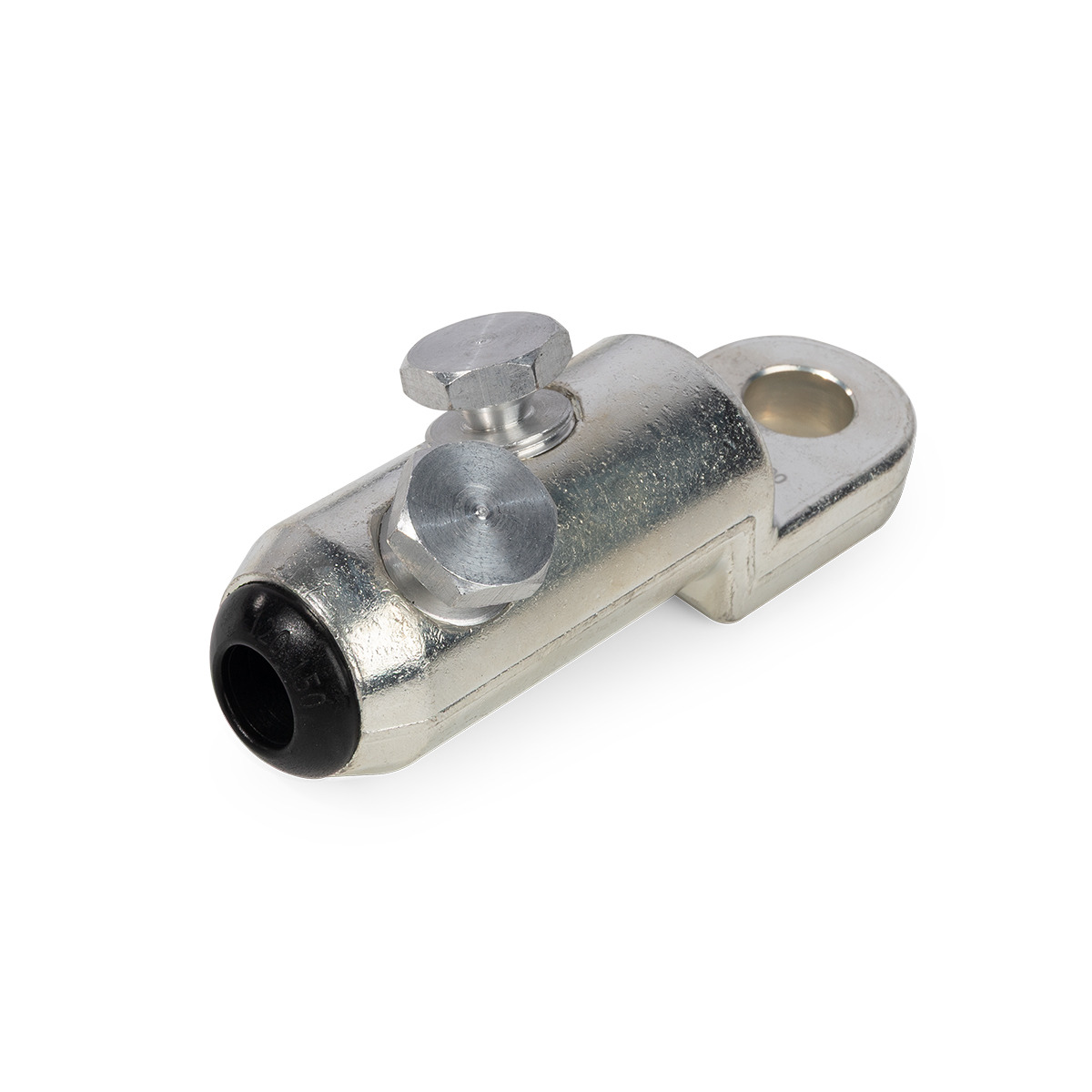

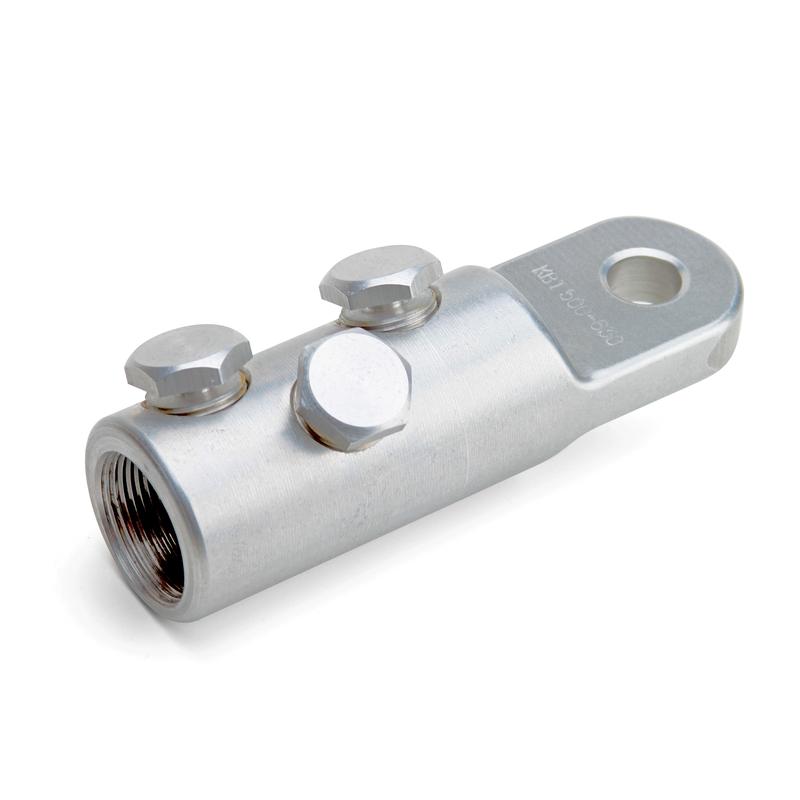

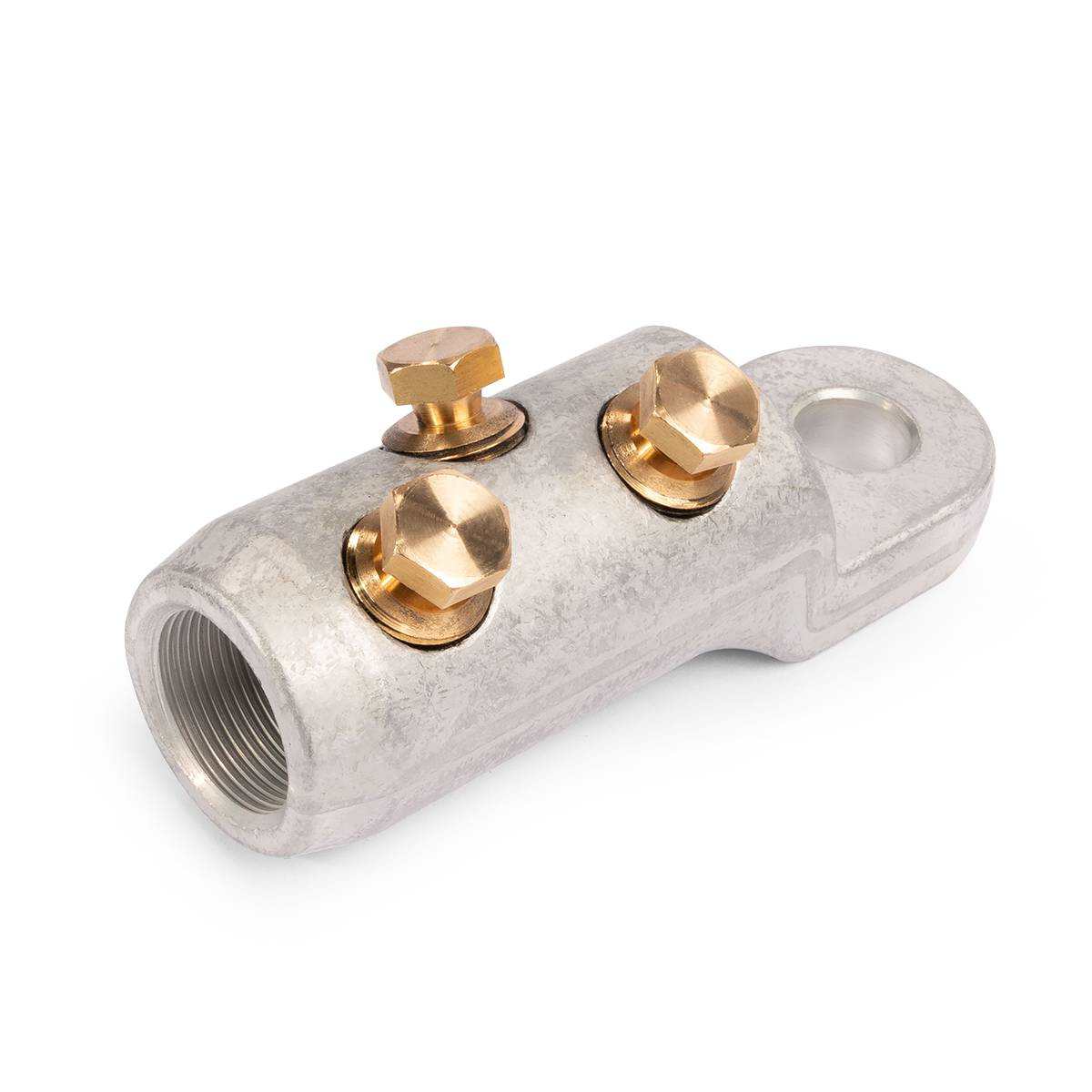

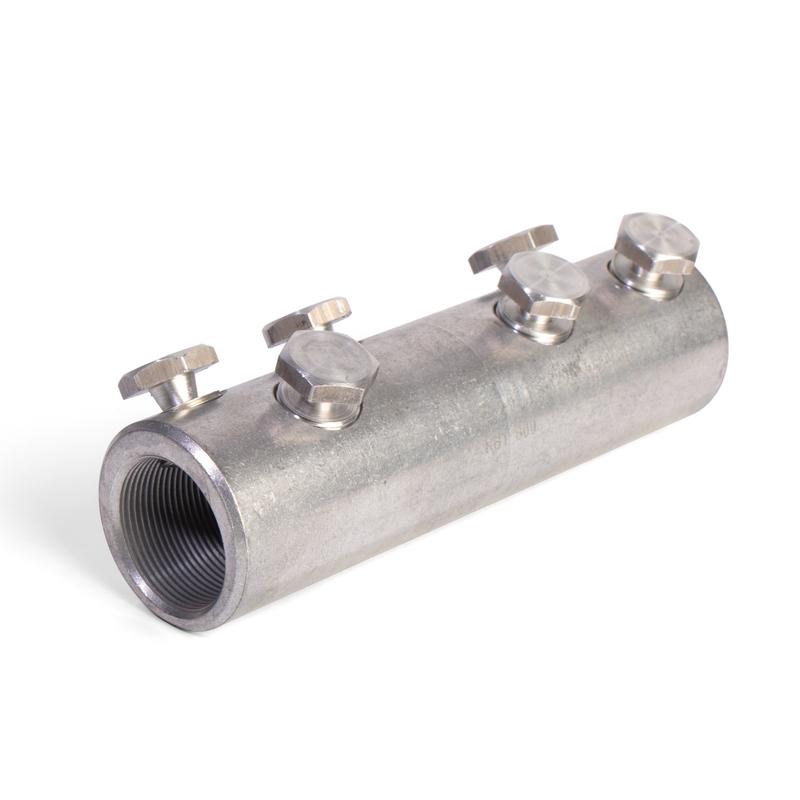

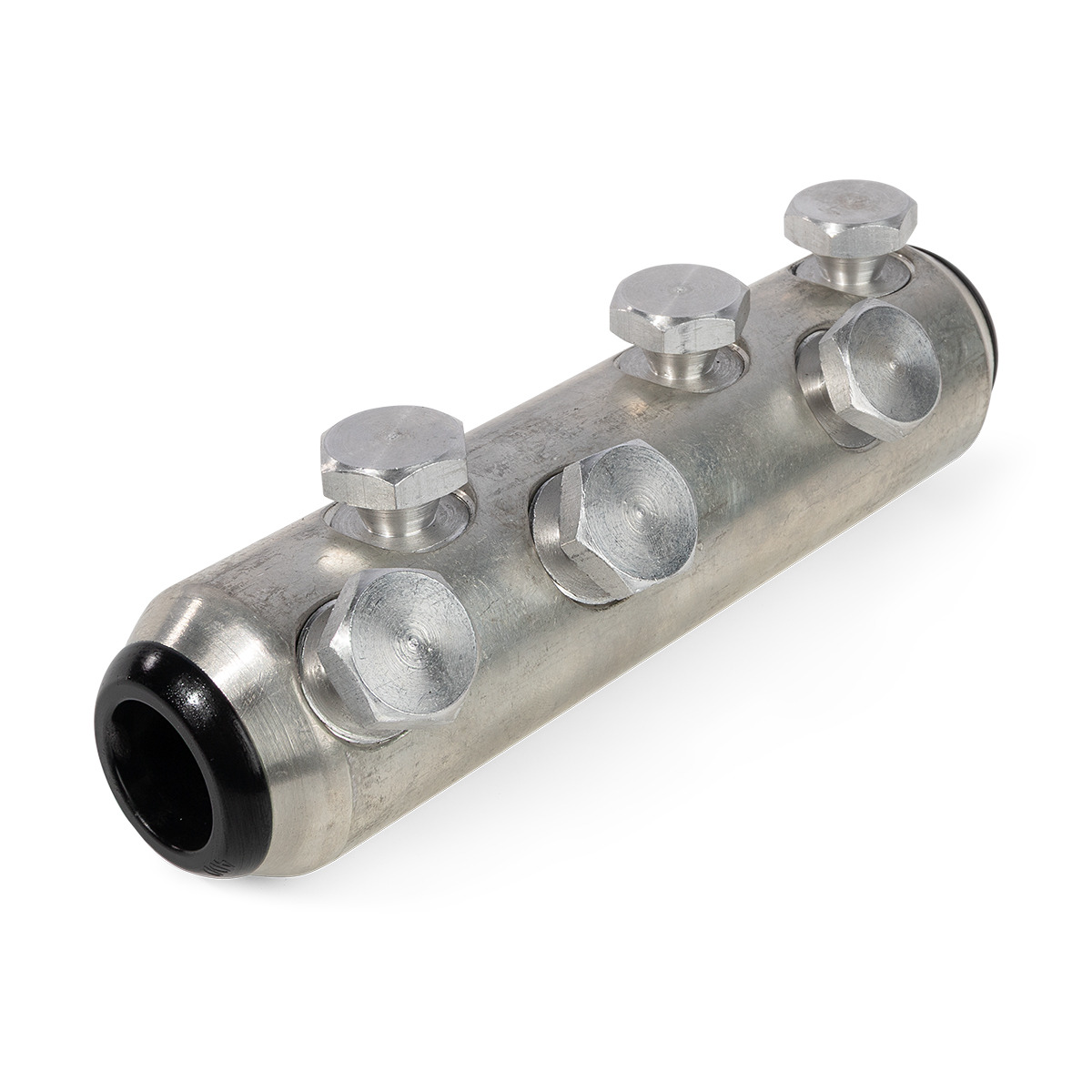

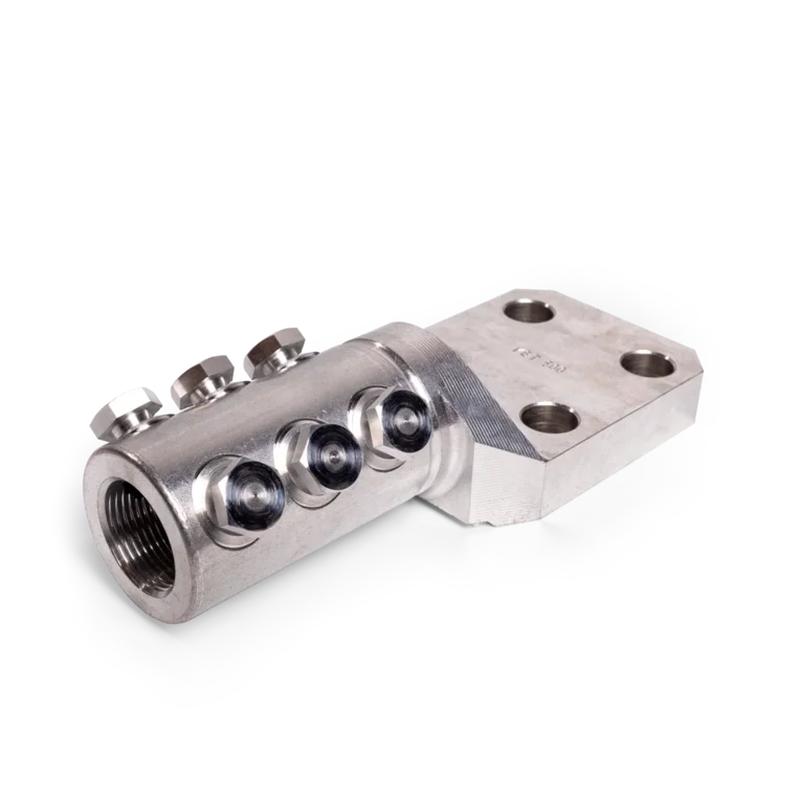

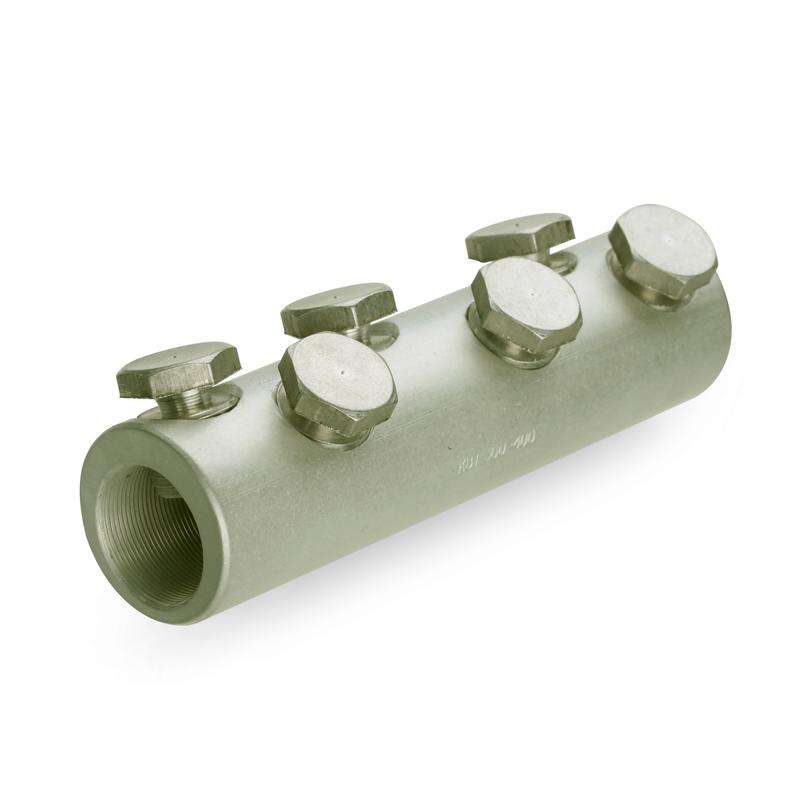

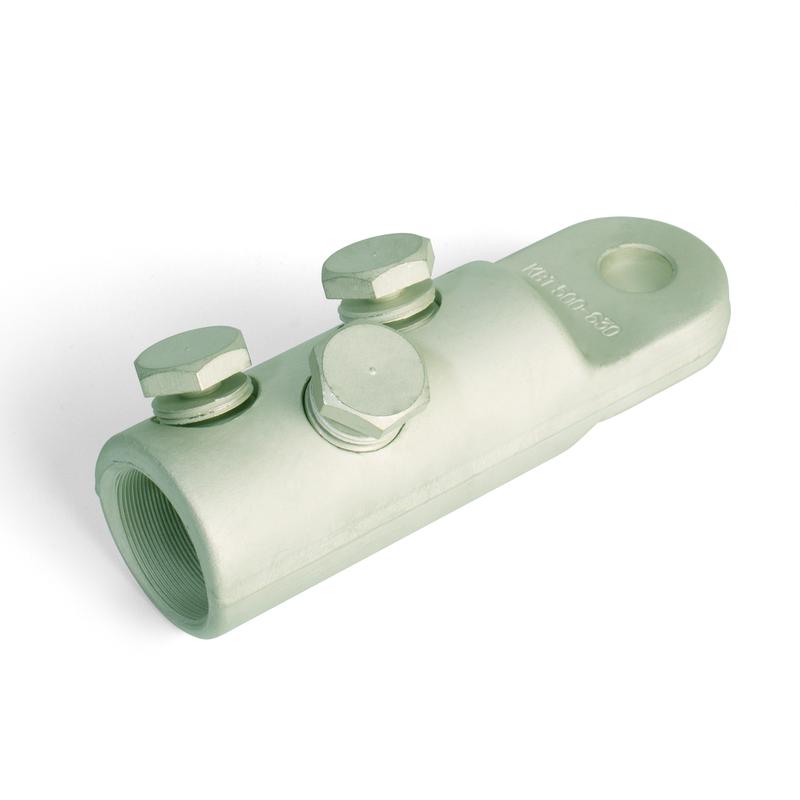

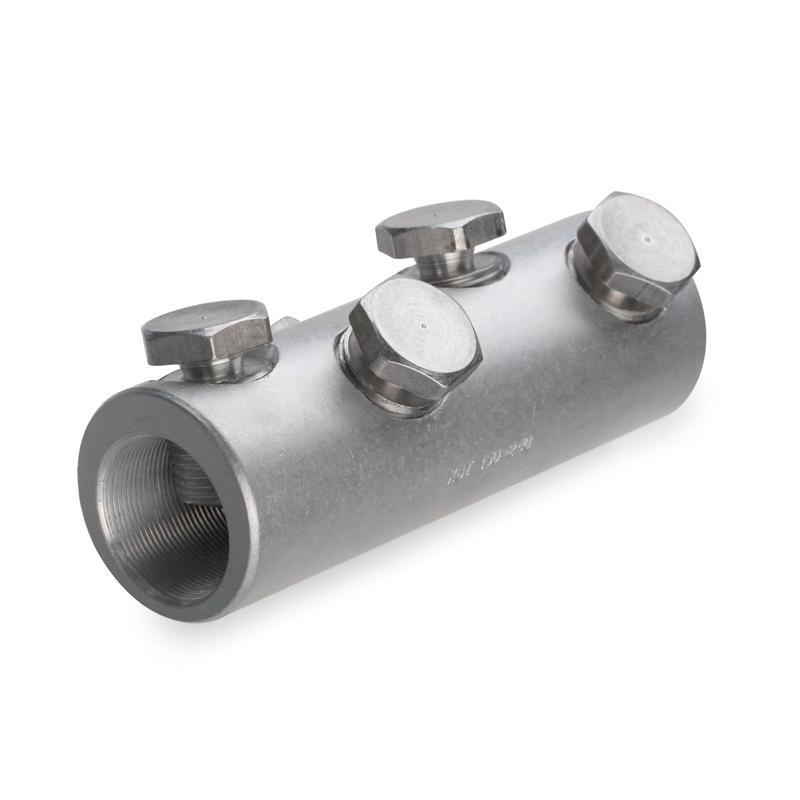

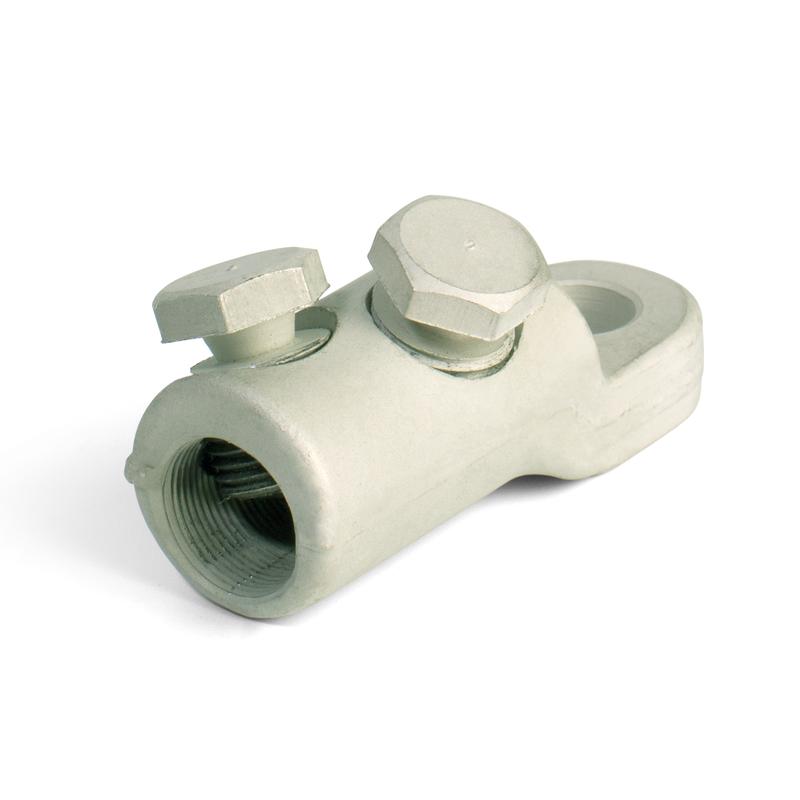

• 3НБЕ и 6СБЕ — наконечники и соединители евросерии с угловым расположением болтов для кабелей больших сечений.
• 3НБЕ-(Л), 6СБЕ-(Л) — исполнения с покрытием.
• 3НБЕ-35, 6СБЕ-35 — для напряжения до 35 кВ.

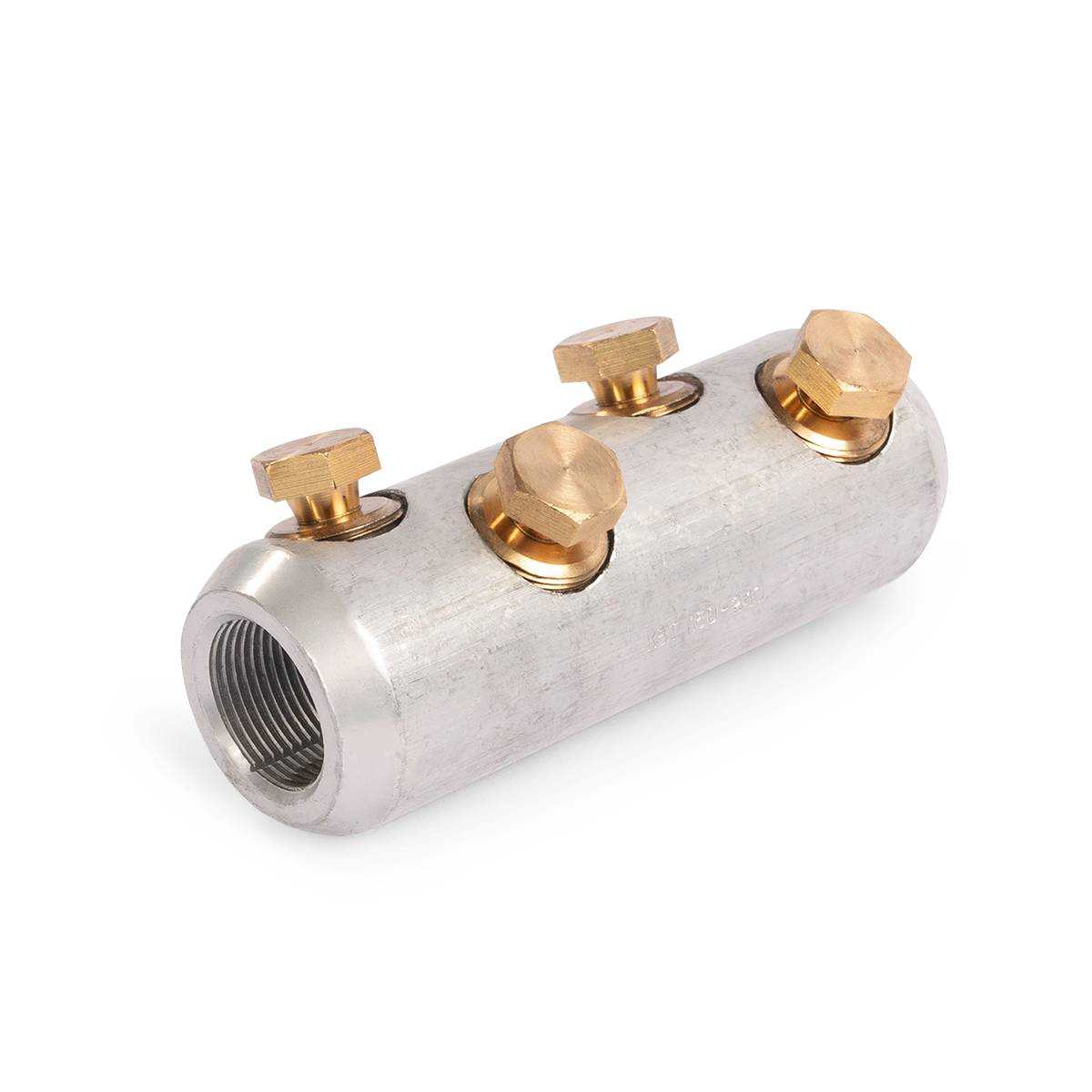

• 3НБЕ (GPH), 6СБЕ (GPH) — луженые наконечники и соединители с угловым расположением болтов.
• НБТ — наконечники серии НБТ.

Преимущества болтовой арматуры

• Не нужен пресс: монтаж выполняется торцевым ключом или набором головок.
• Один типоразмер охватывает диапазон сечений, например 25–50 или 150–240 мм².
• Подходит для меди и алюминия, секторных и круглых жил.
• Контролируемое усилие затяжки благодаря срывным головкам.

Как выбрать

Определите сечение и материал жилы, класс напряжения и тип изоляции кабеля, а для наконечников — диаметр отверстия под болт оборудования. Для кабелей из сшитого полиэтилена используйте серии с маркировкой «П» или евросерию, для 20–35 кВ — исполнения «-35». Срыв головок удобно выполнять набором головок для болтовых наконечников, удерживая гильзу от проворота.
