Изолированные наконечники

Изолированные наконечники — медные луженые наконечники под опрессовку с изолирующей манжетой, которые используются для оконцевания гибких многопроволочных проводов малых и средних сечений. Манжета защищает место опрессовки от случайного касания, служит дополнительным фиксатором провода и по цвету указывает на диапазон сечений. Такие наконечники применяются в щитах автоматики, электрооборудовании, автомобильной и бытовой технике, на транспорте.

Виды изолированных наконечников

По форме контактной части и материалу манжеты в разделе представлены:

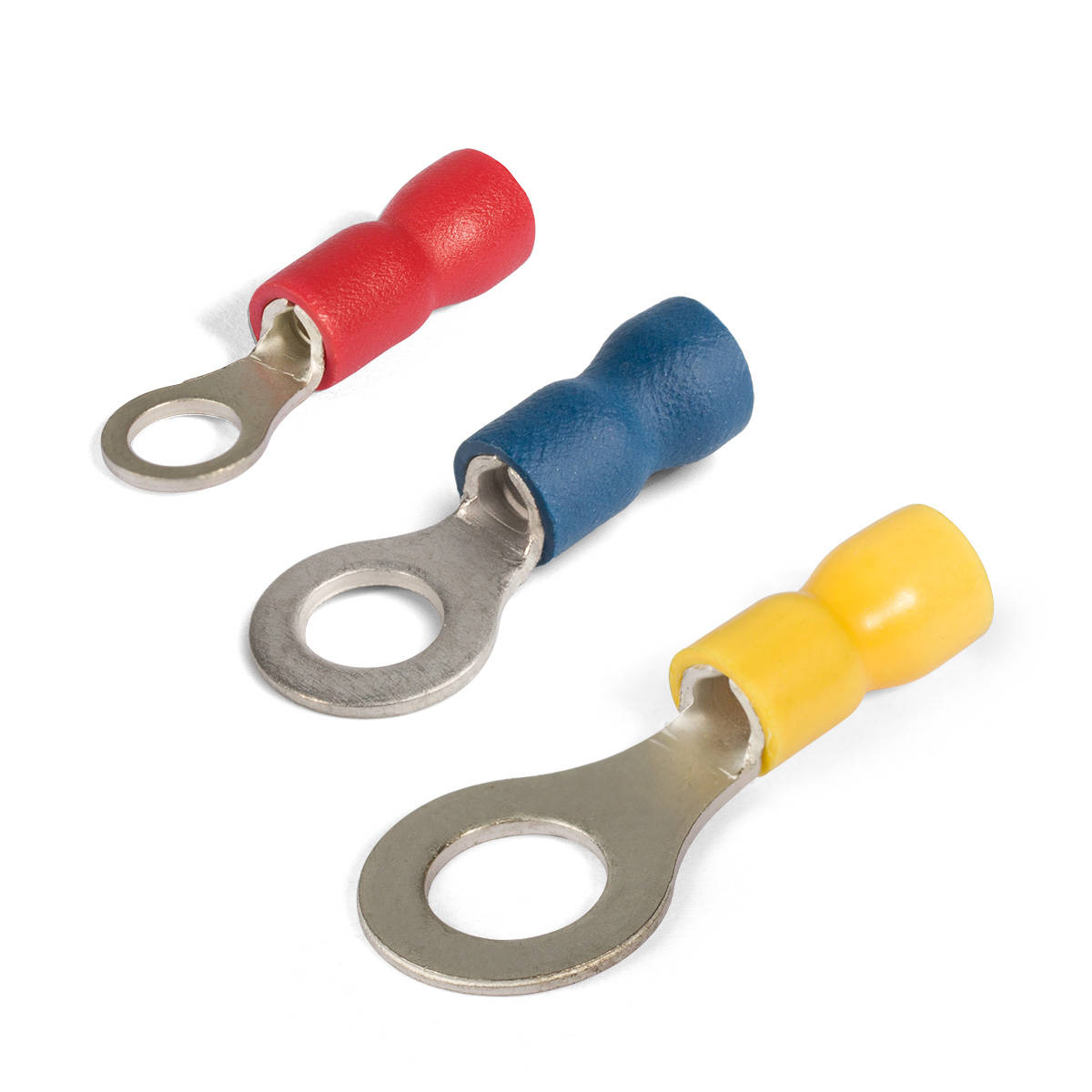

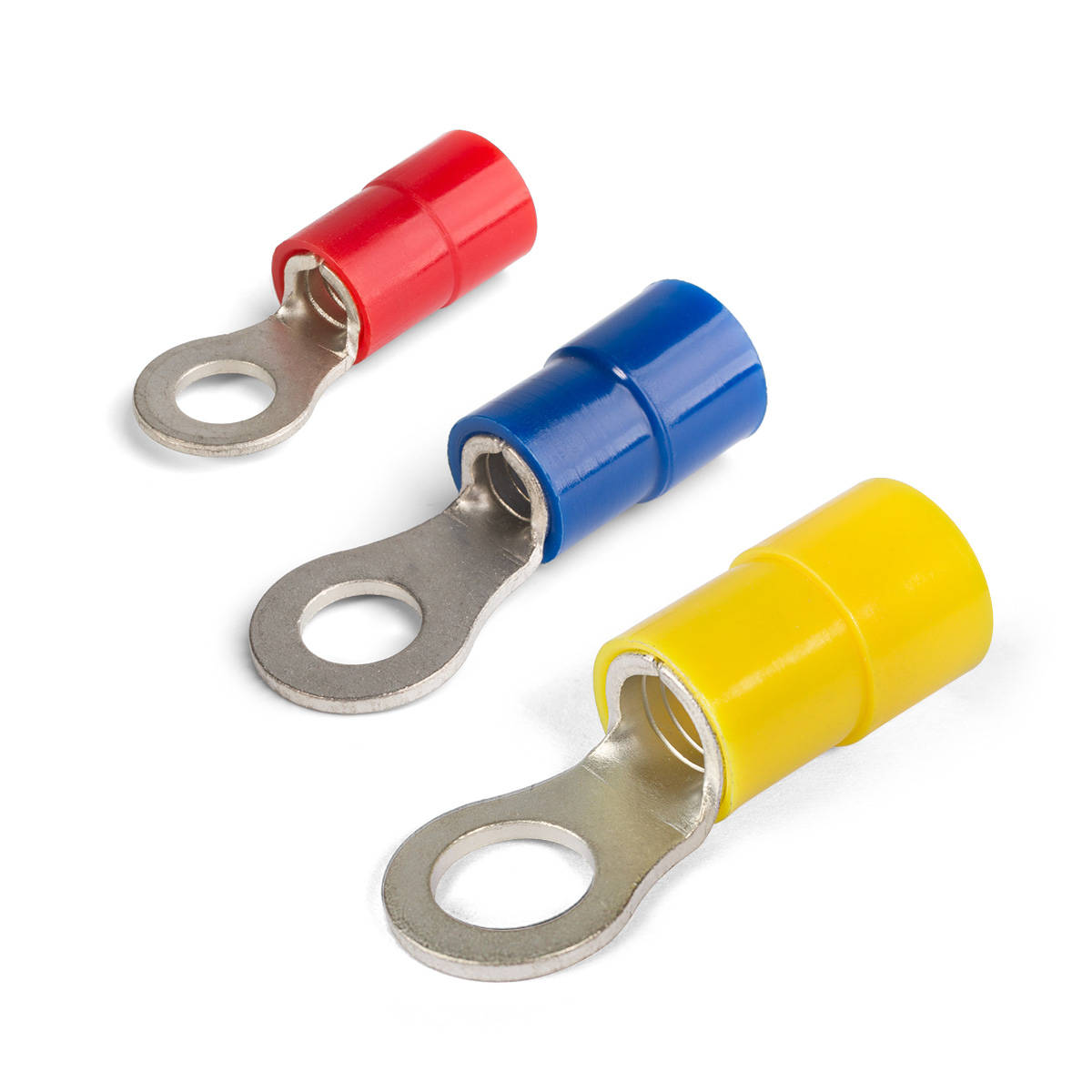

• НКИ — наконечники кольцевые изолированные с ПВХ манжетой; кольцо надевается на винт или шпильку и не выскальзывает при ослаблении затяжки.
• НКИ серия EasyFix — кольцевые наконечники с ПВХ манжетой в удобном исполнении для быстрого монтажа.

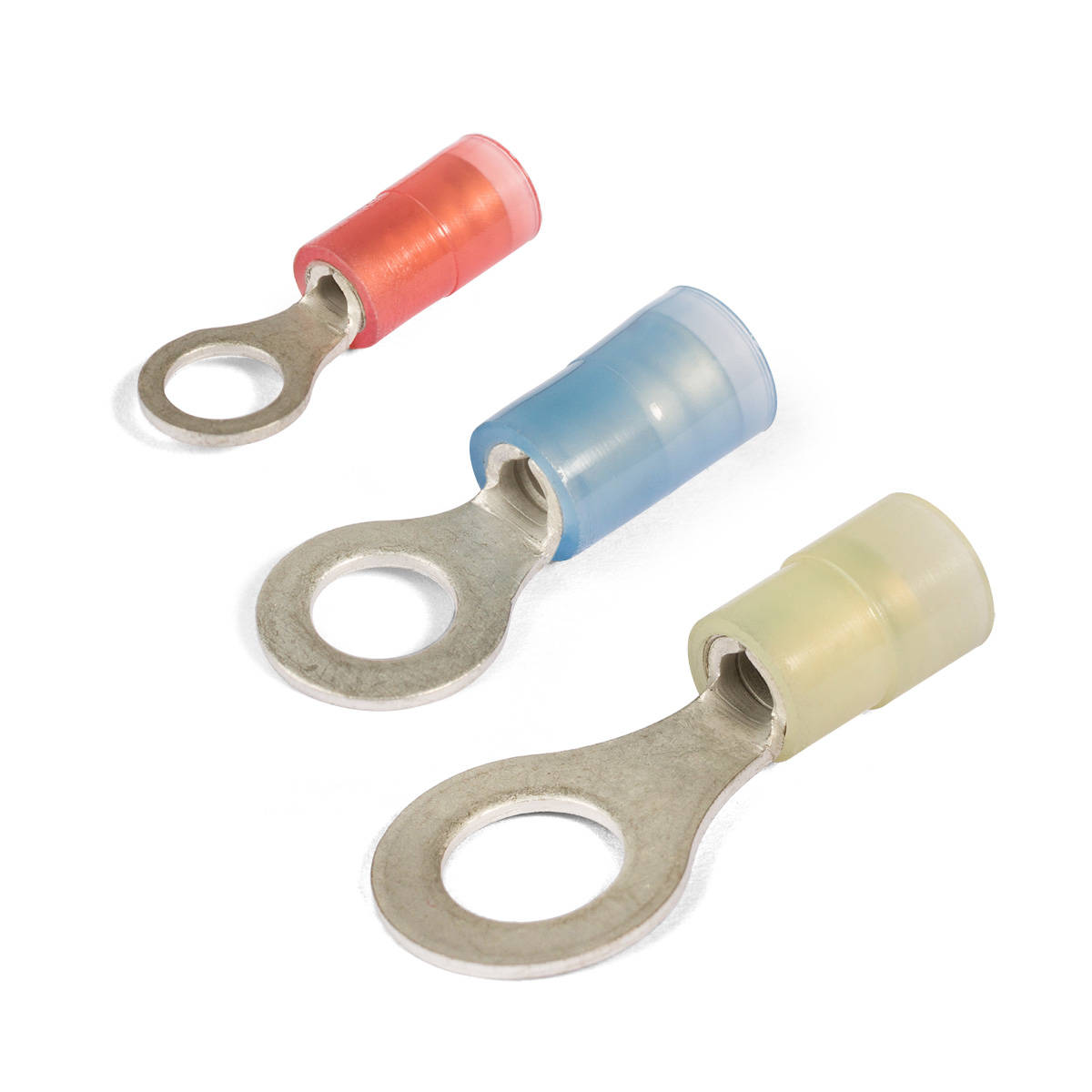

• НКИ(н) — кольцевые наконечники с нейлоновой манжетой, более стойкой к нагреву и механическим нагрузкам.
• ВНКИ — виброустойчивые кольцевые наконечники с нейлоновой манжетой для оборудования и транспорта.

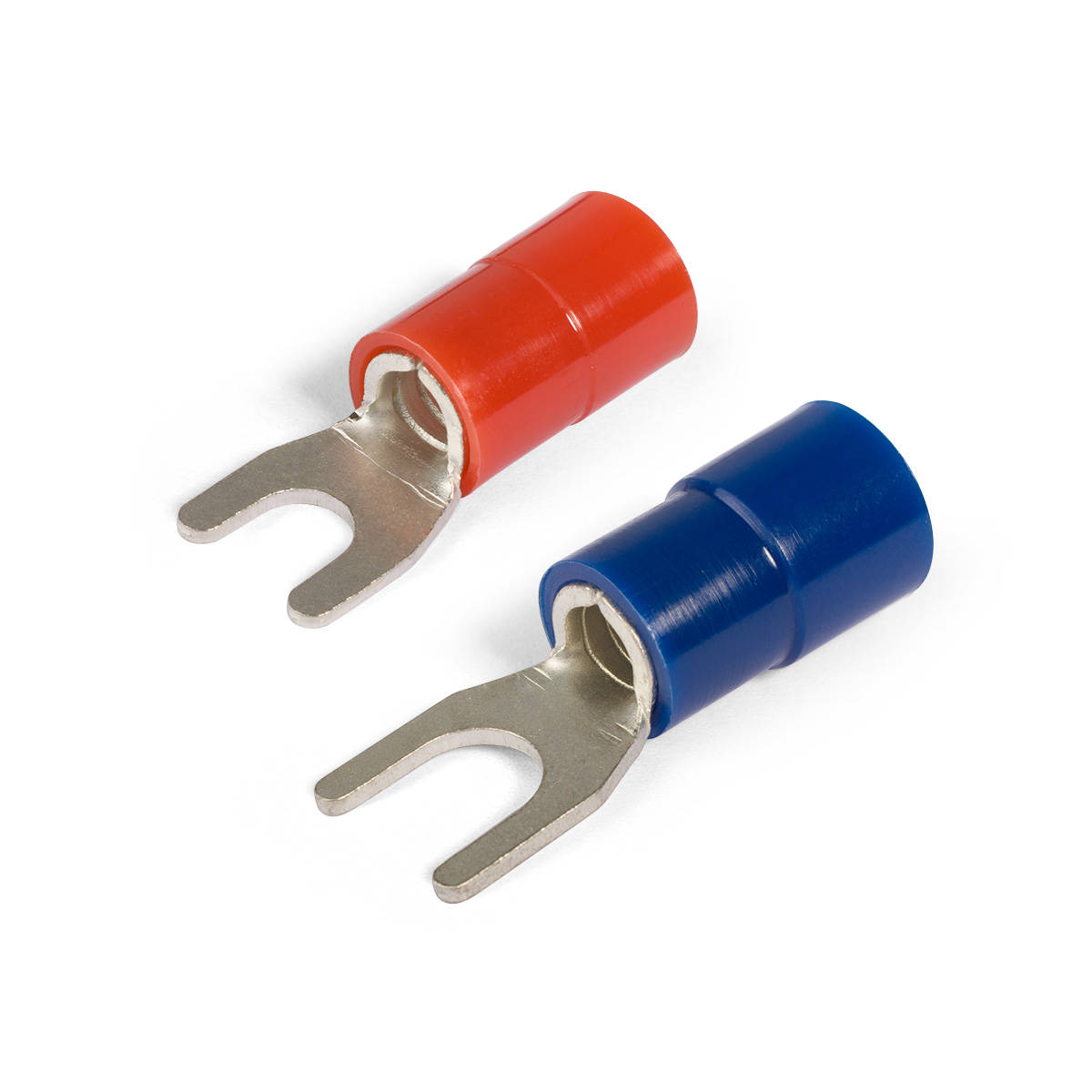

• НВИ, НВИ EasyFix, НВИ(н) — вилочные наконечники: подключаются под винт без его полного выкручивания.

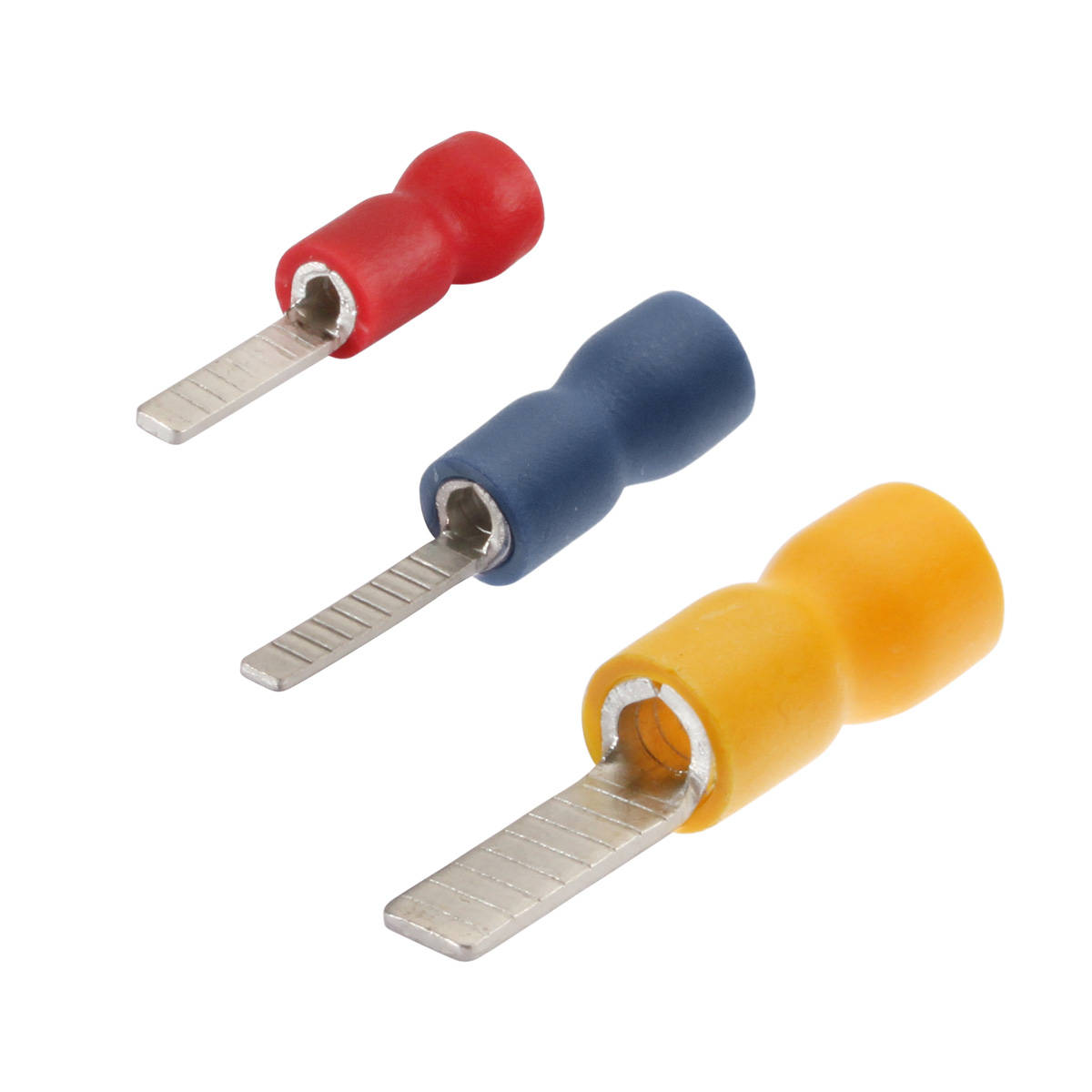

• НШПИ — штыревые плоские изолированные наконечники для клемм с плоским зажимом.

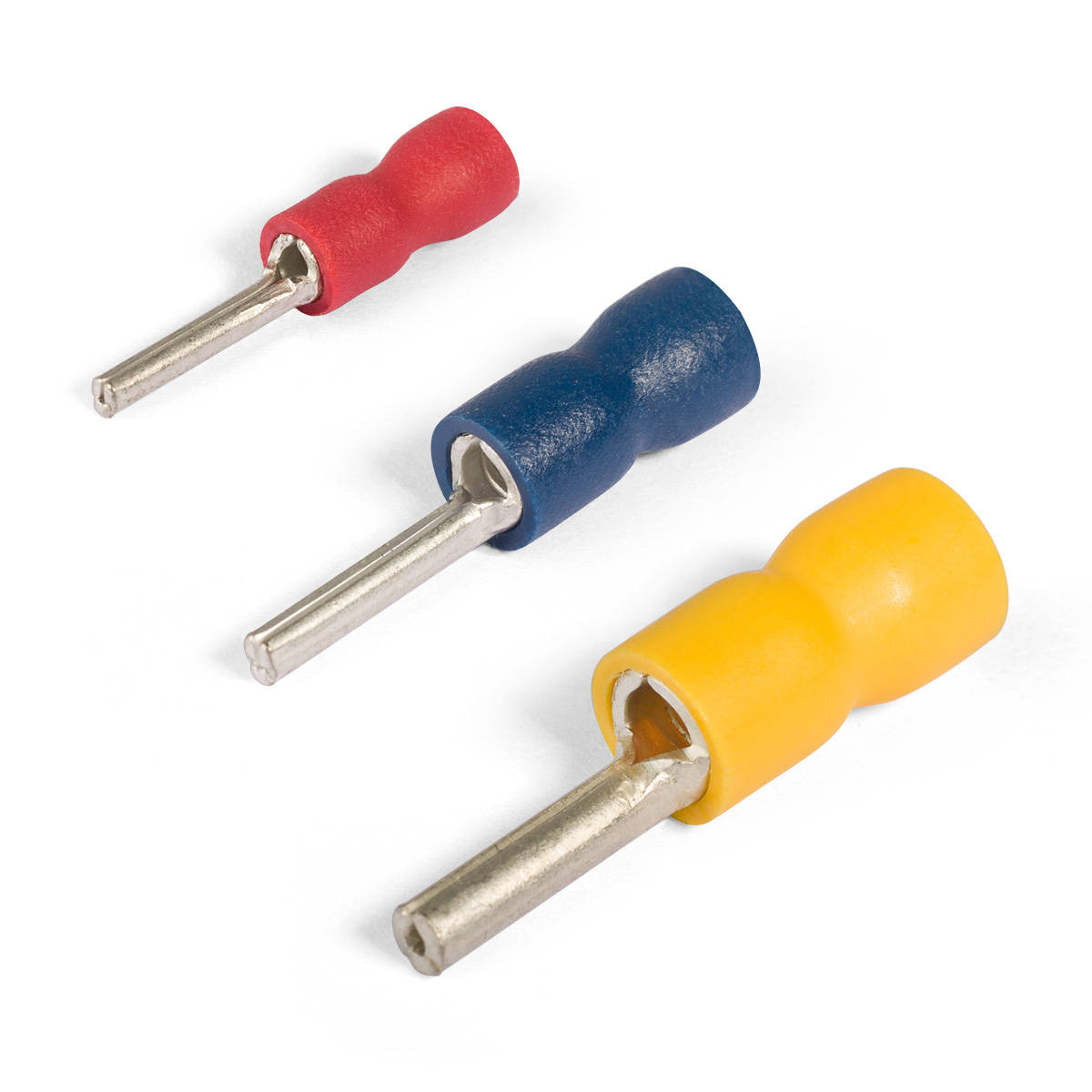

• НШКИ — штыревые круглые изолированные наконечники.

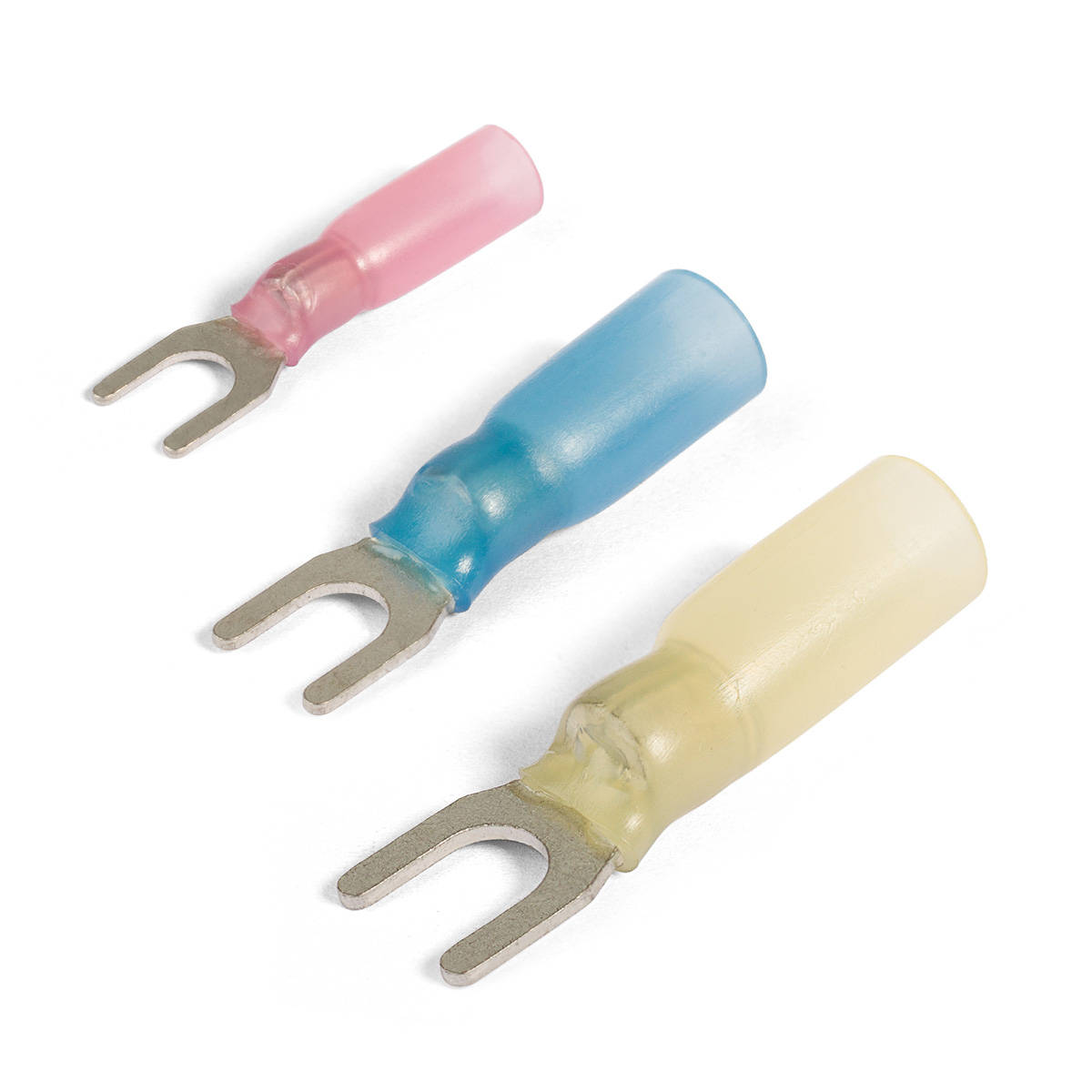

• НКИ-Т, НВИ-Т — наконечники с термоусаживаемой манжетой: после нагрева изоляция плотно облегает провод и герметизирует соединение.

Наборы и упаковка

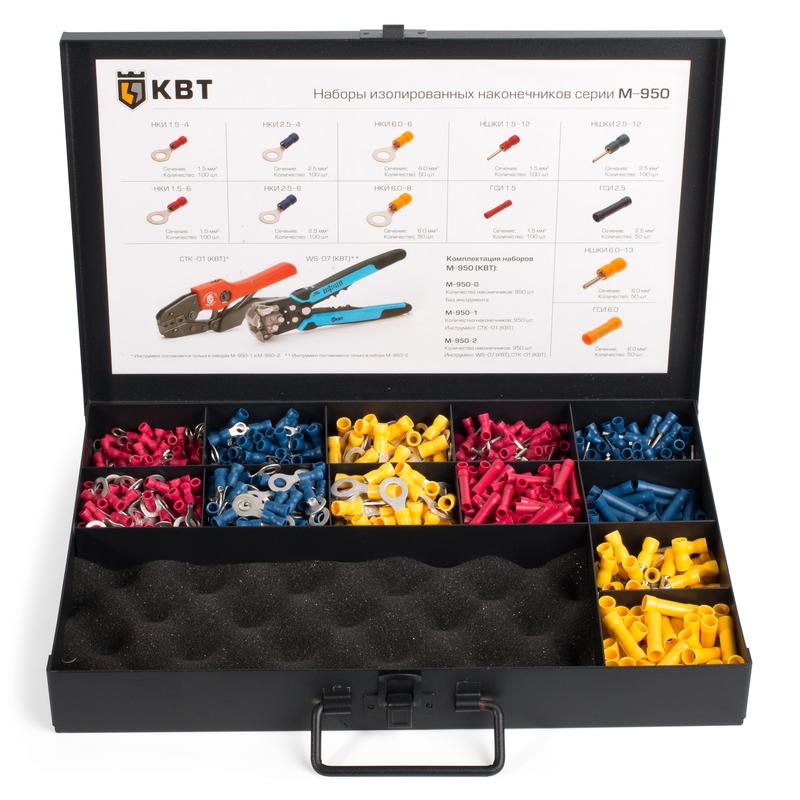

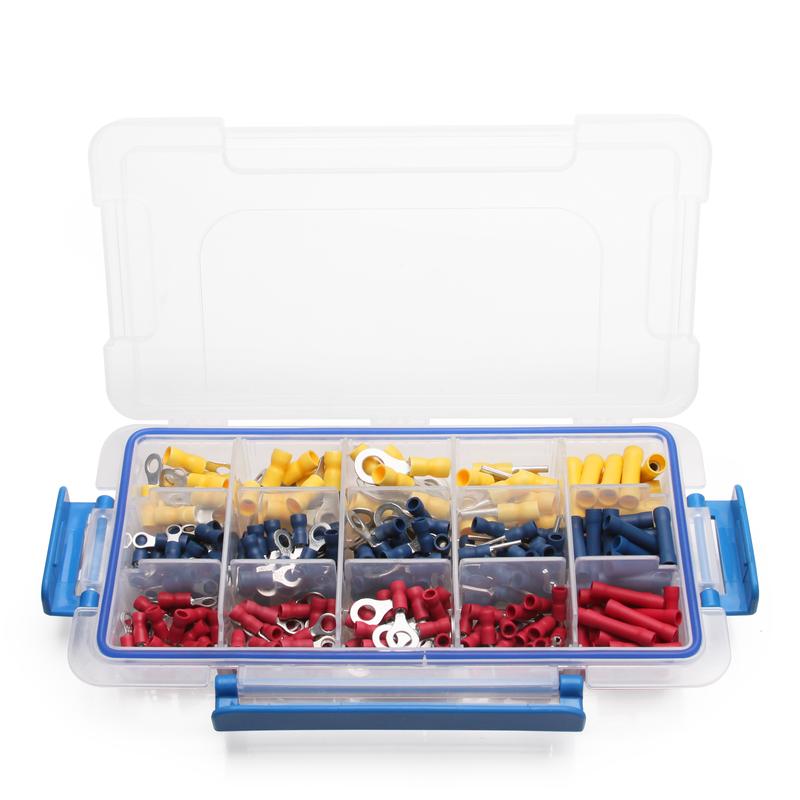

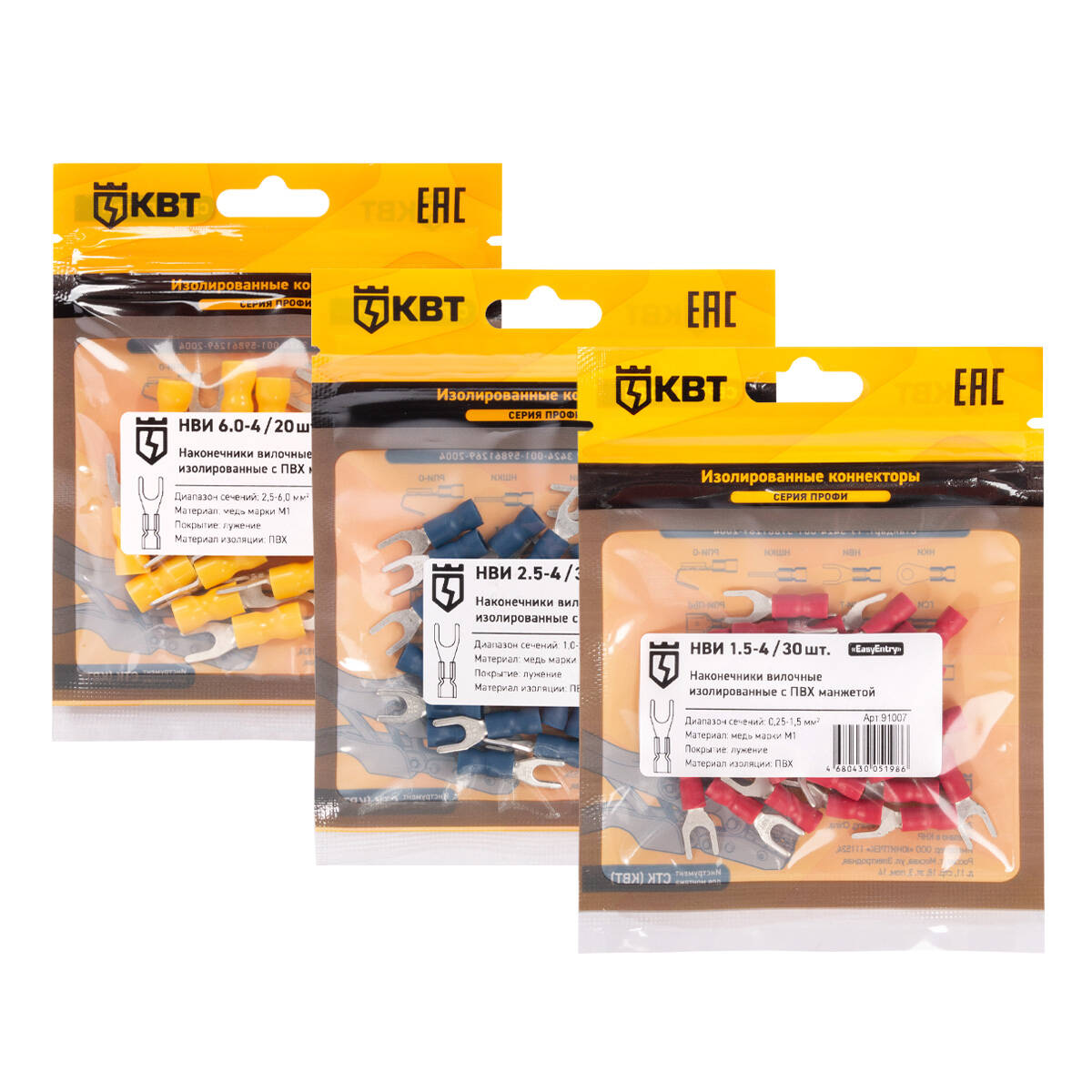

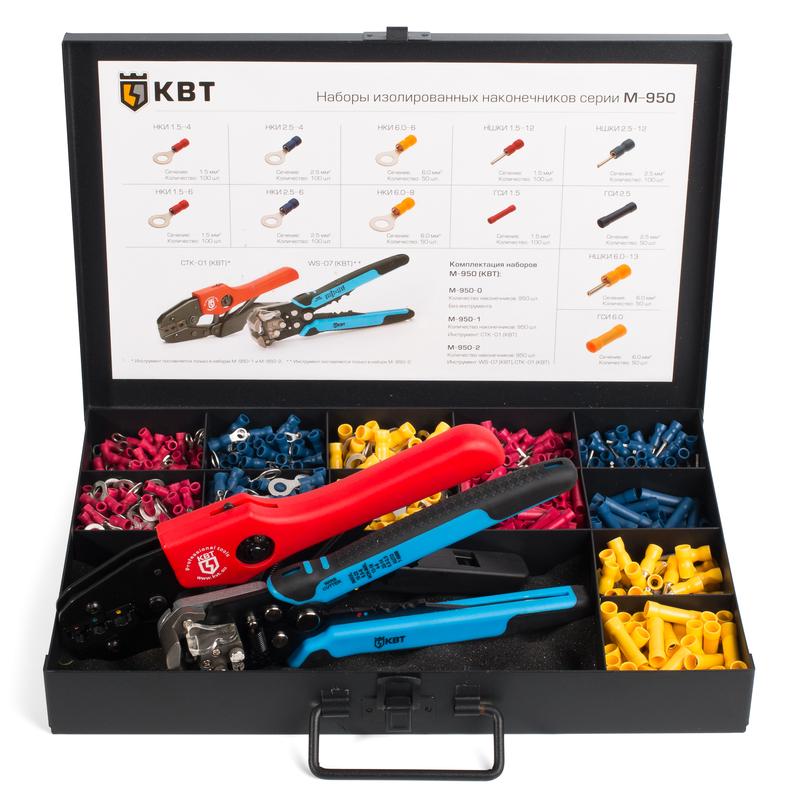

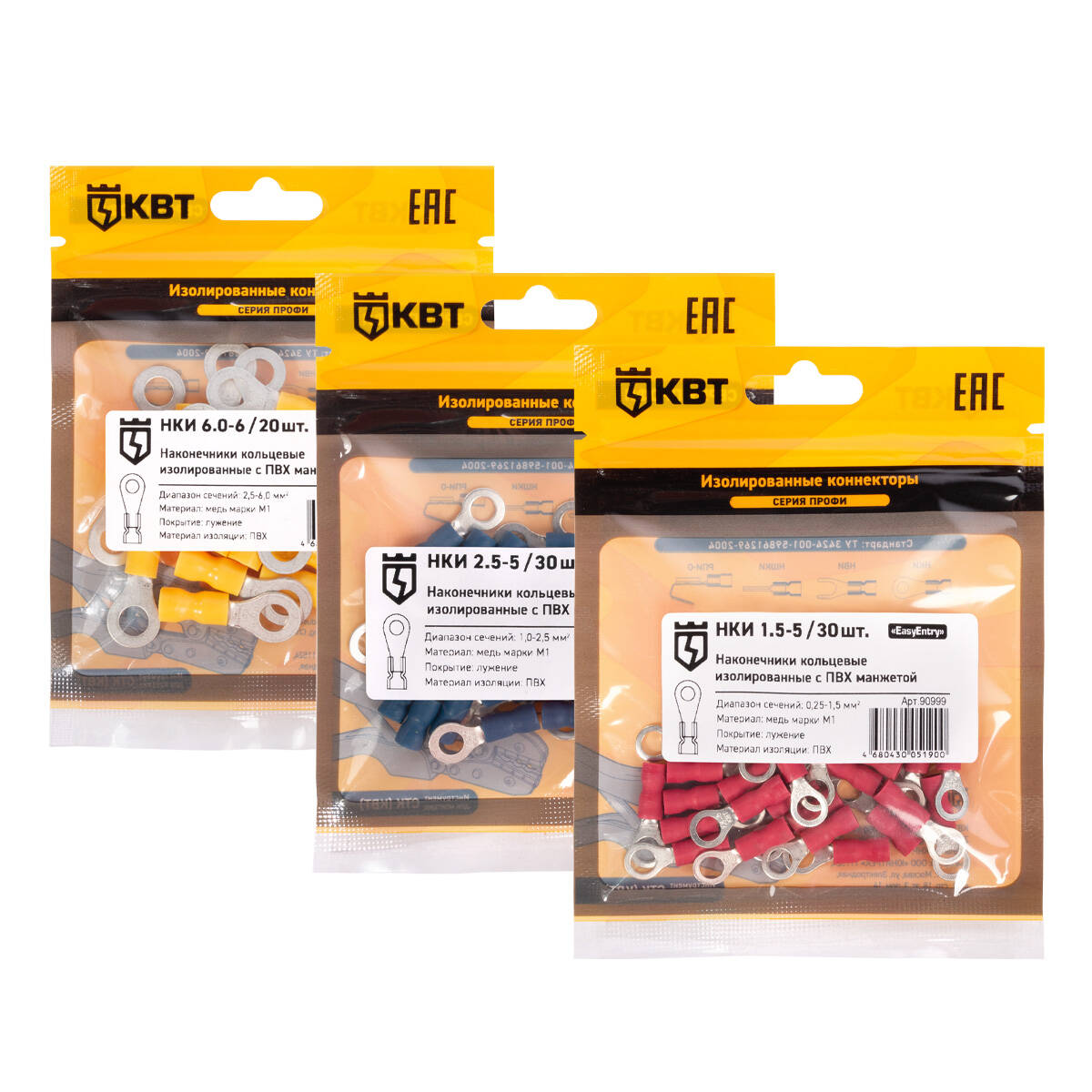

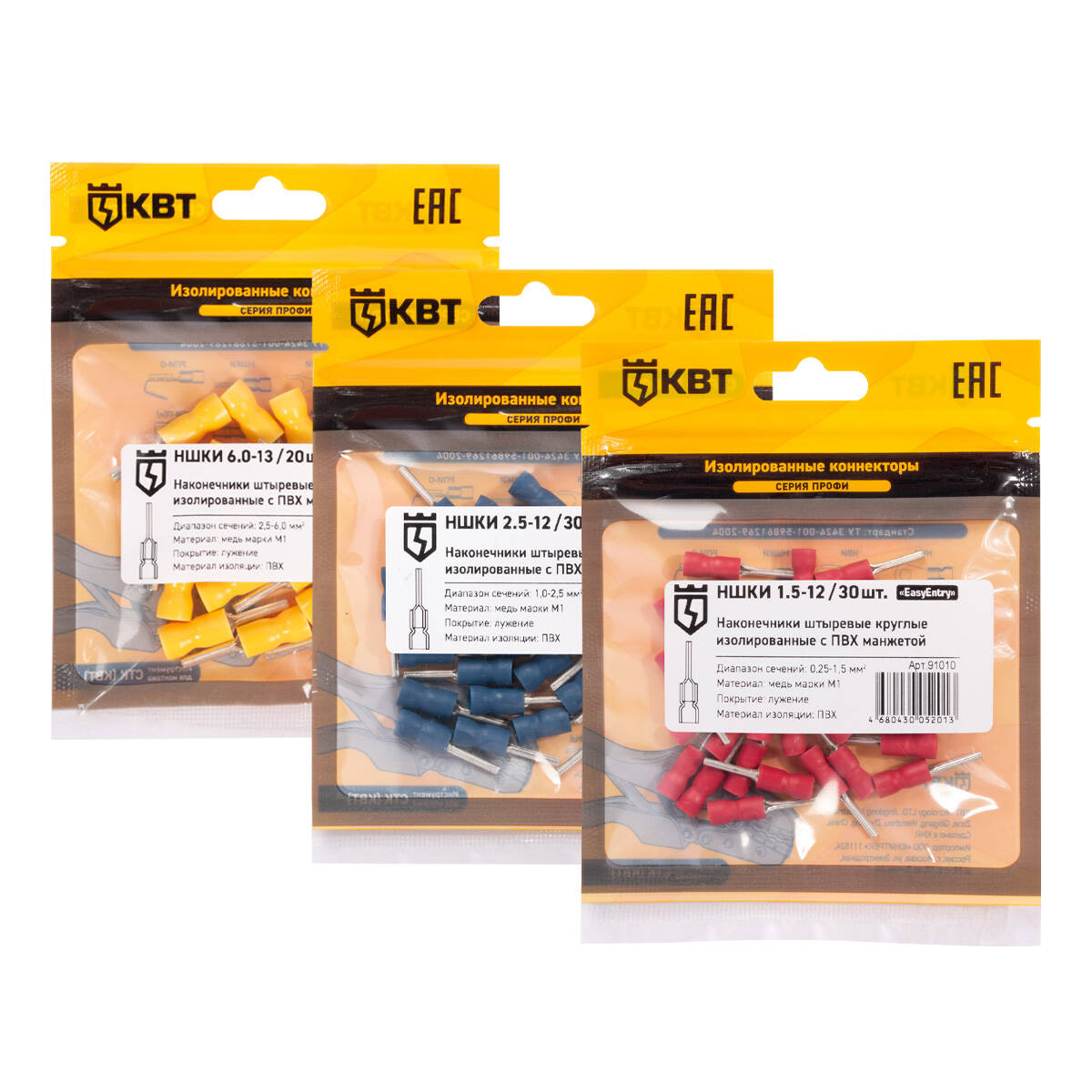

Для мастеров и сервисных служб доступны наборы изолированных наконечников: П-290, М-950-0 (металлический кейс без инструмента), М-950-1 и М-950-2 (с одним и двумя инструментами). Наконечники НКИ, НВИ и НШКИ также выпускаются в мини-упаковках.

Как выбрать изолированный наконечник

Сечение подбирается по цвету манжеты: красная — до 1,5 мм², синяя — до 2,5 мм², желтая — до 6 мм²; для больших сечений (например, НКИ 10-10) используются отдельные типоразмеры. Второе число в маркировке — диаметр винта клеммы. Кольцевые наконечники дают наибольшую надежность, вилочные удобны при частом обслуживании, а для влажных и вибрационных условий выбирайте нейлоновую или термоусаживаемую манжету. Опрессовку выполняйте пресс-клещами с матрицами для изолированных наконечников соответствующего цветового профиля.
