Алюмомедные и алюминиевые наконечники и гильзы

Алюмомедные и алюминиевые наконечники и гильзы — контактная арматура для оконцевания и соединения алюминиевых кабелей и проводов под опрессовку. Алюминий легче и дешевле меди, поэтому широко используется в силовых и распределительных сетях, но требует правильной арматуры: на его поверхности быстро образуется оксидная пленка, а при прямом контакте с медью возникает электрохимическая коррозия. Наконечник алюмомедный решает эту задачу — алюминиевая жила опрессовывается в алюминиевом хвостовике, а к медной шине или клемме подключается медная контактная часть.

Наконечники

• ТА — наконечники алюминиевые по ГОСТ для оконцевания алюминиевых жил и подключения к алюминиевым контактам и шинам.
• ТАМ — наконечник медно-алюминиевый по ГОСТ: алюминиевый хвостовик и медная контактная лопатка, соединенные сваркой. Применяется для подключения алюминиевого кабеля к медным шинам и выводам аппаратов.
• ТАМ(н) — алюмомедные наконечники под опрессовку с напылением.

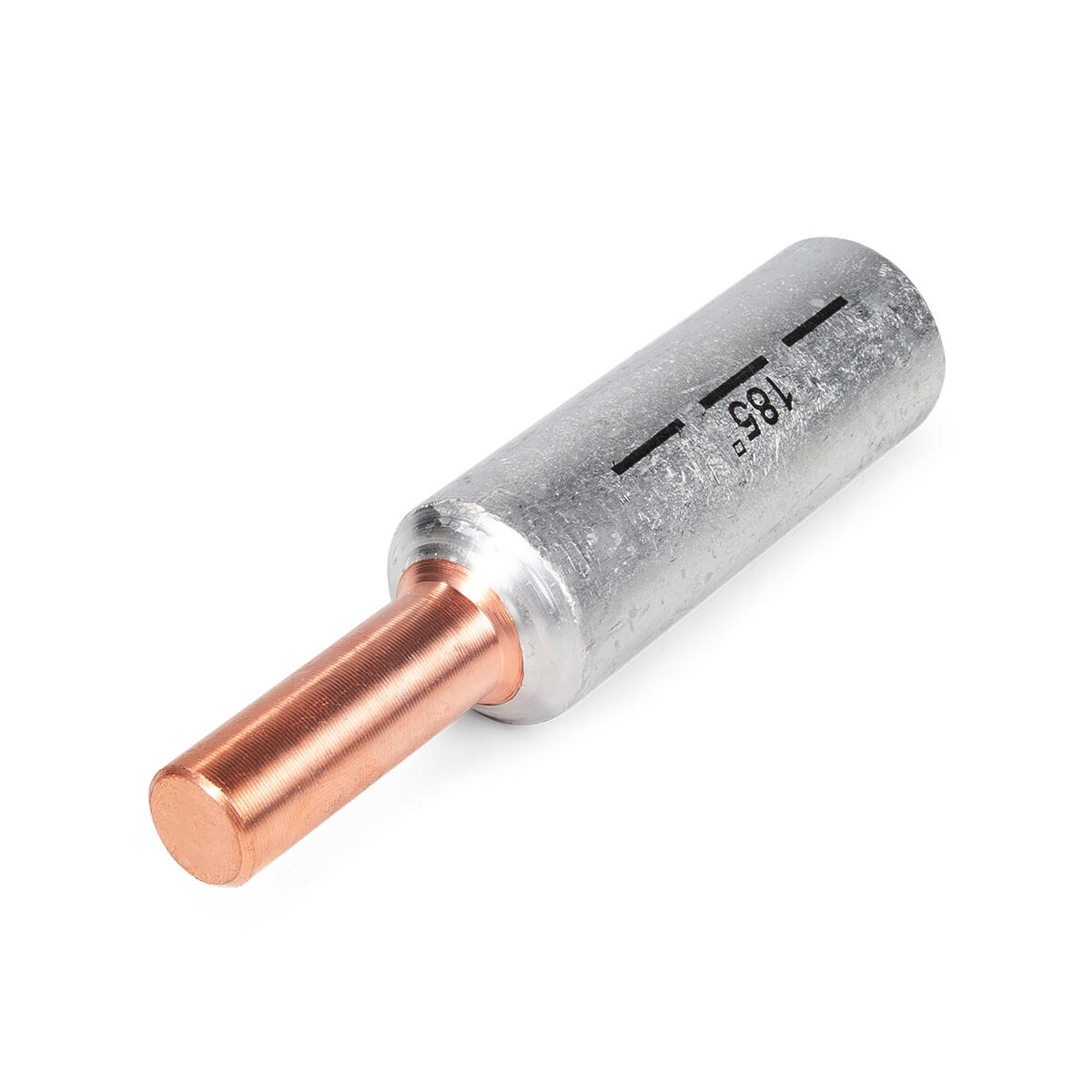

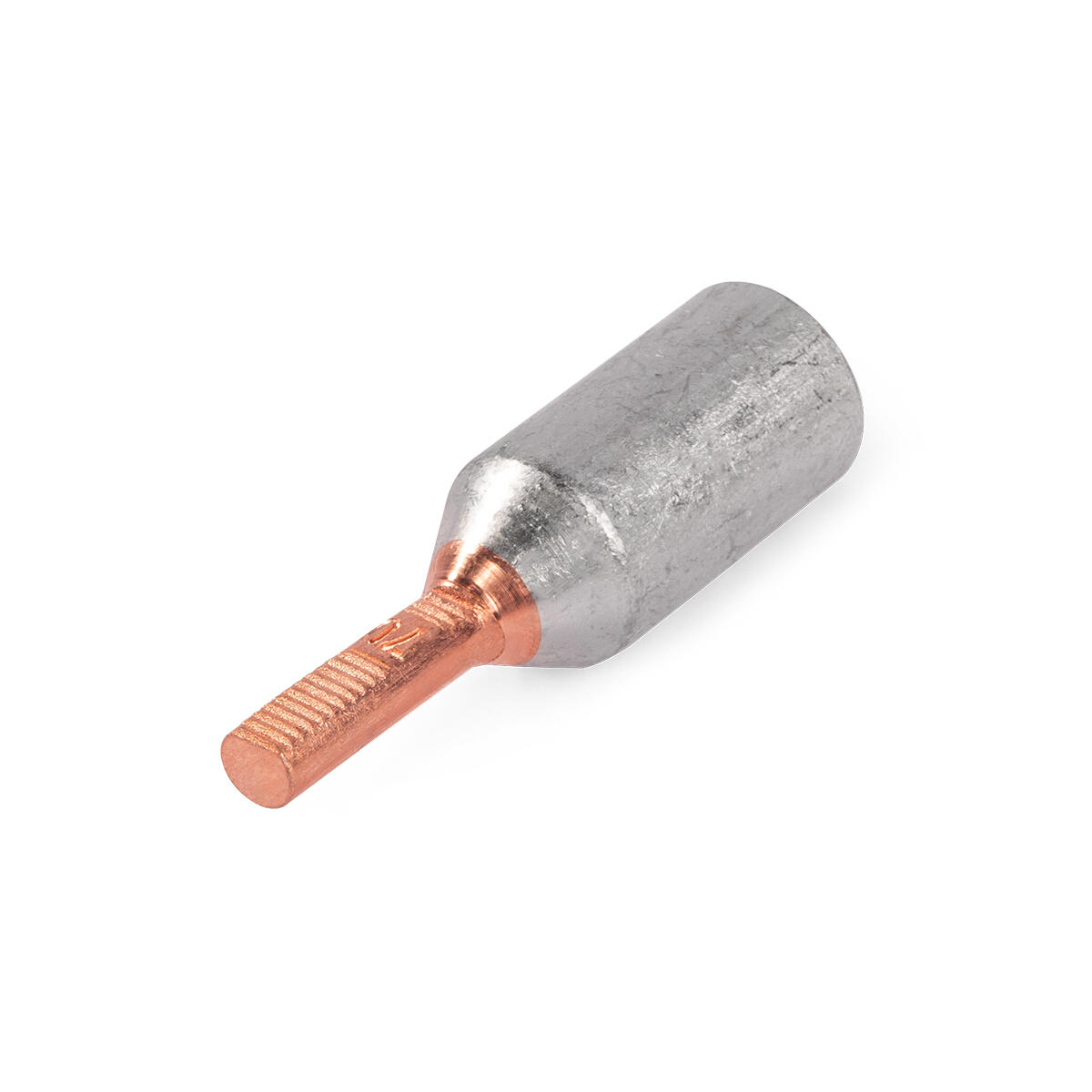

• НШАМ — штыревые алюмомедные наконечники для подключения алюминиевых жил к клеммам с зажимом штыревого типа (например, вводным автоматам).
• НШАМ-П — штыревые наконечники для самонесущих изолированных проводов.

Гильзы

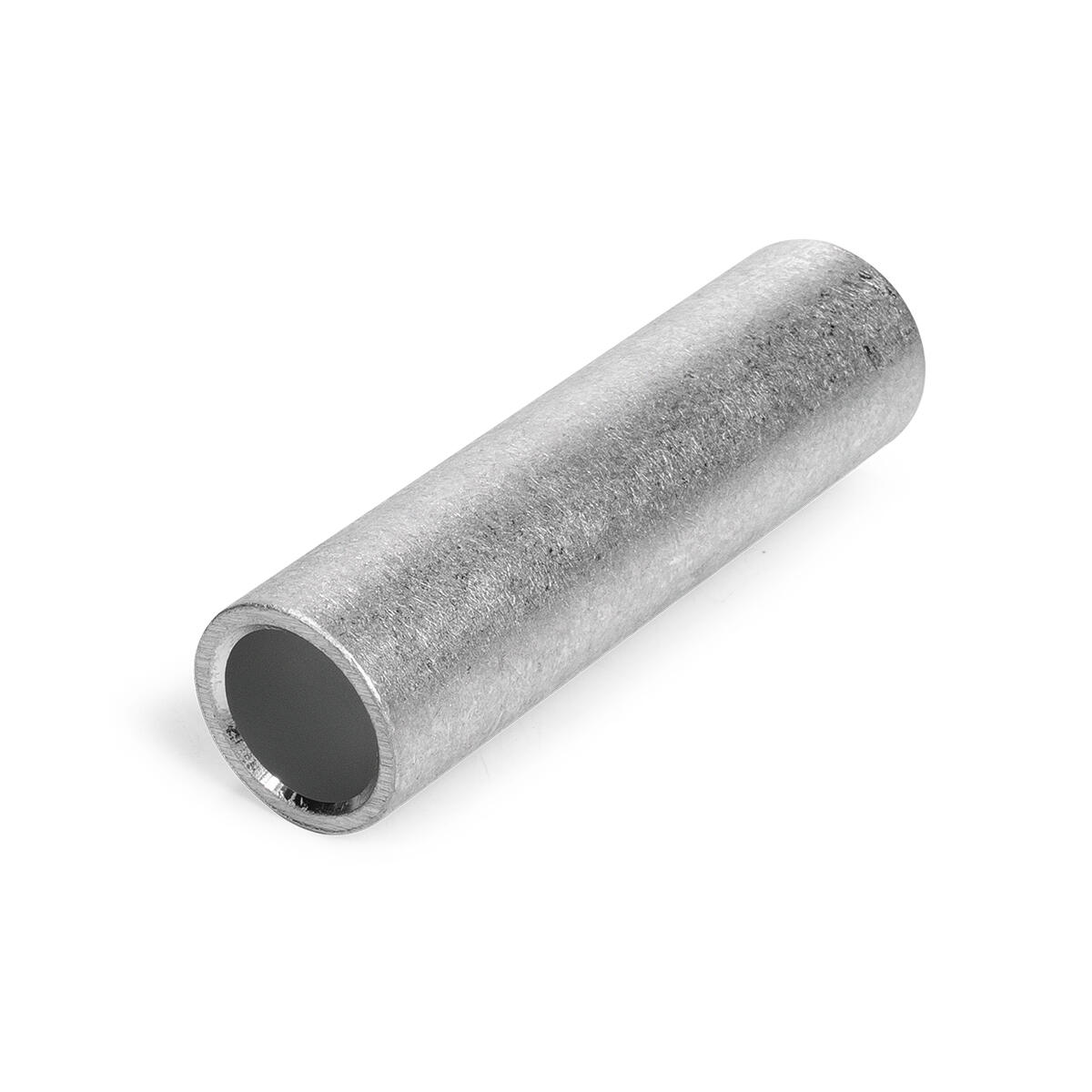

• ГА — гильзы алюминиевые под опрессовку по ГОСТ для соединения двух алюминиевых жил.

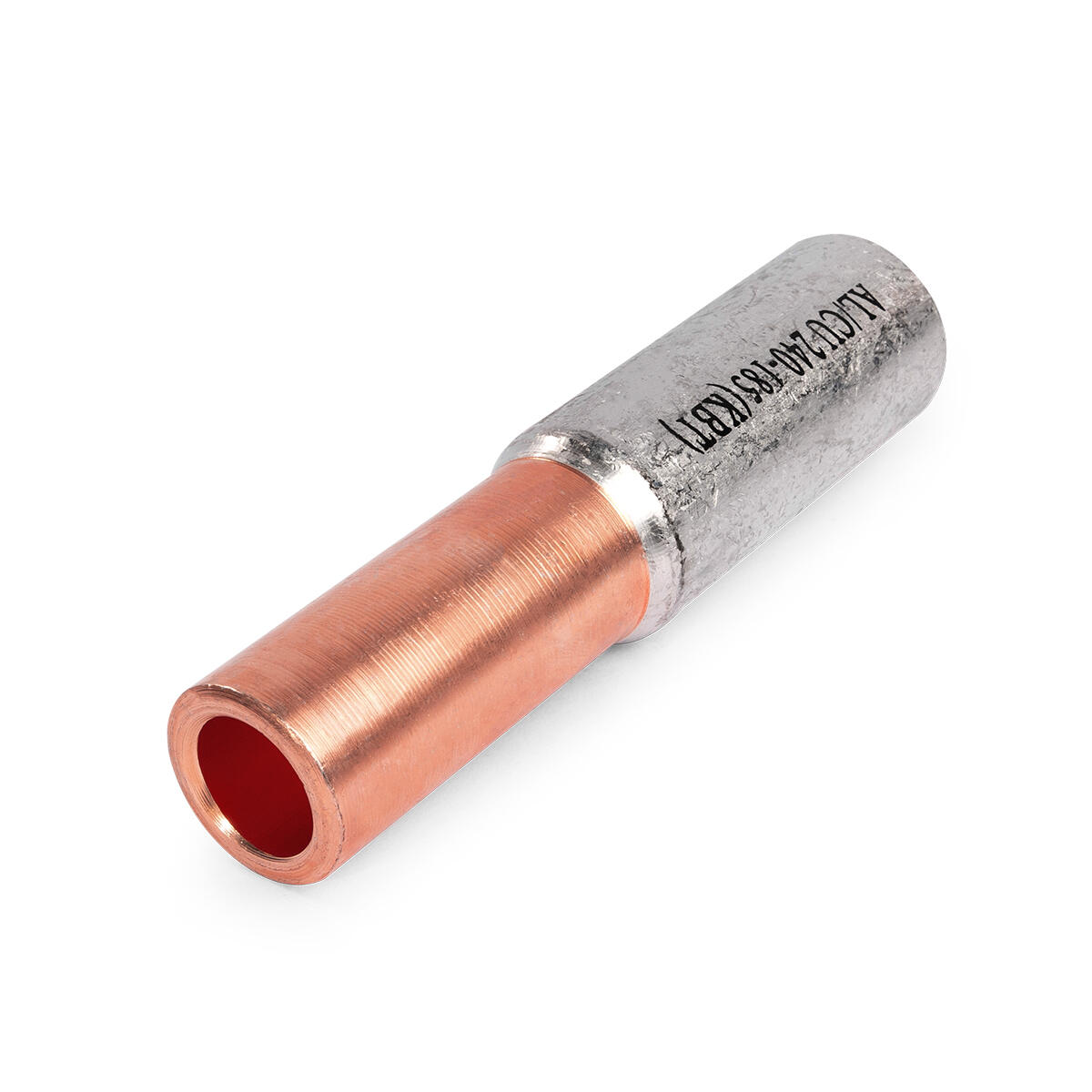

• ГАМ — алюмомедные гильзы для соединения алюминиевой и медной жилы, в том числе с переходом на меньшее медное сечение.

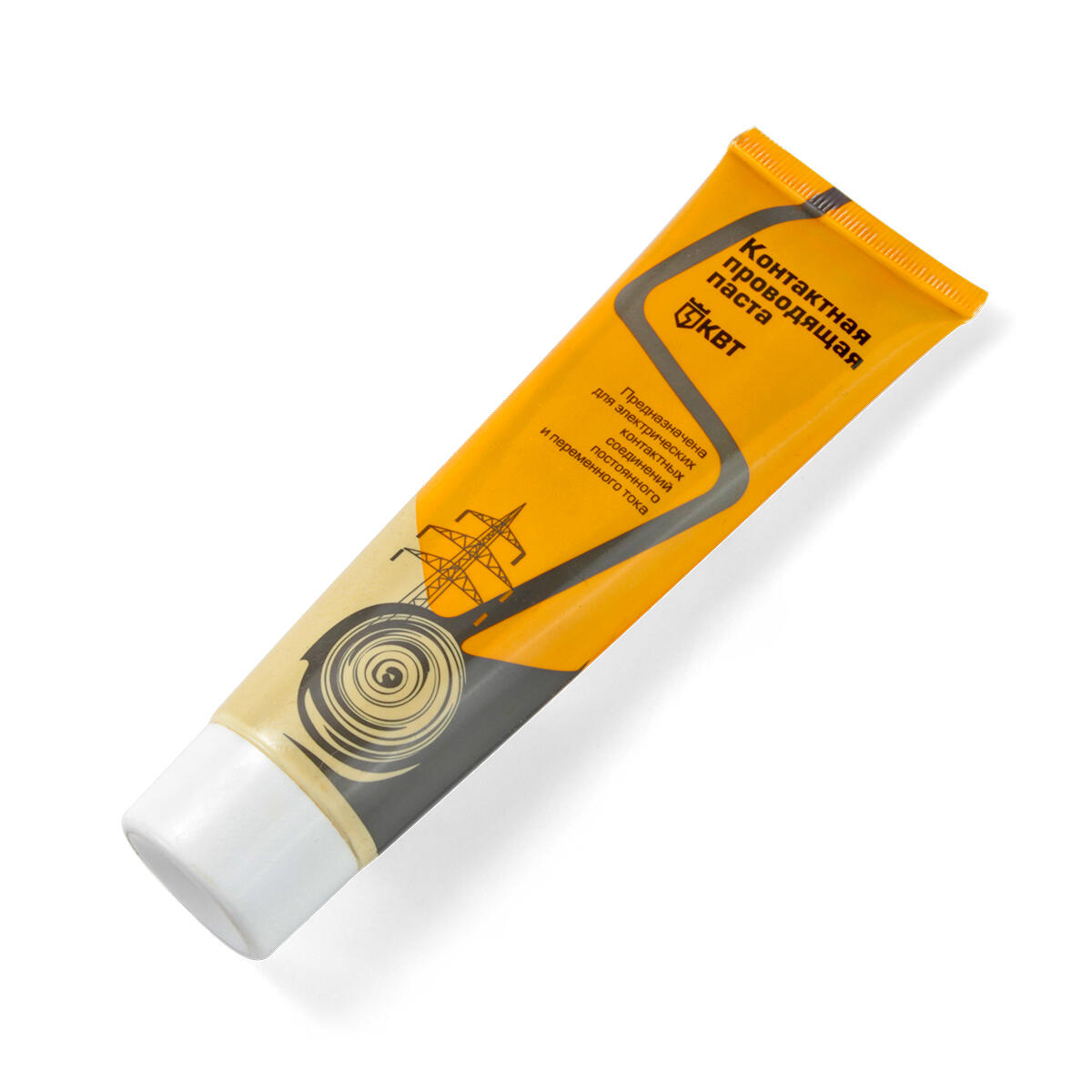

Внутренняя полость алюминиевой арматуры обычно заполняется кварцевазелиновой пастой, которая разрушает оксидную пленку при опрессовке и защищает контакт от проникновения влаги.

Как выбрать арматуру для алюминиевого кабеля

Наконечник подбирают по сечению жилы и диаметру болта. Если оборудование имеет медные контакты, используйте алюмомедные наконечники ТАМ; для подключения к алюминиевым шинам — алюминиевые ТА. Для соединения алюминия с медью в линии применяйте гильзы ГАМ, для соединения двух алюминиевых жил — ГА. Перед опрессовкой жилу зачищают, а опрессовку выполняют матрицами для алюминиевых наконечников соответствующего сечения: профиль матриц для меди и алюминия различается. Для секторных жил предварительно выполняется скругление.
