Зажимы винтовые и шины N

Зажимы винтовые и шины N — изделия для соединения проводников и распределения нулевых и защитных проводников в щитах, распределительных коробках и корпусах оборудования. Зажим винтовой изолированный позволяет быстро и разъемно соединить провода без пайки и опрессовки, а нулевые шины объединяют N- или PE-проводники групповых линий в одной точке щита.

Состав раздела

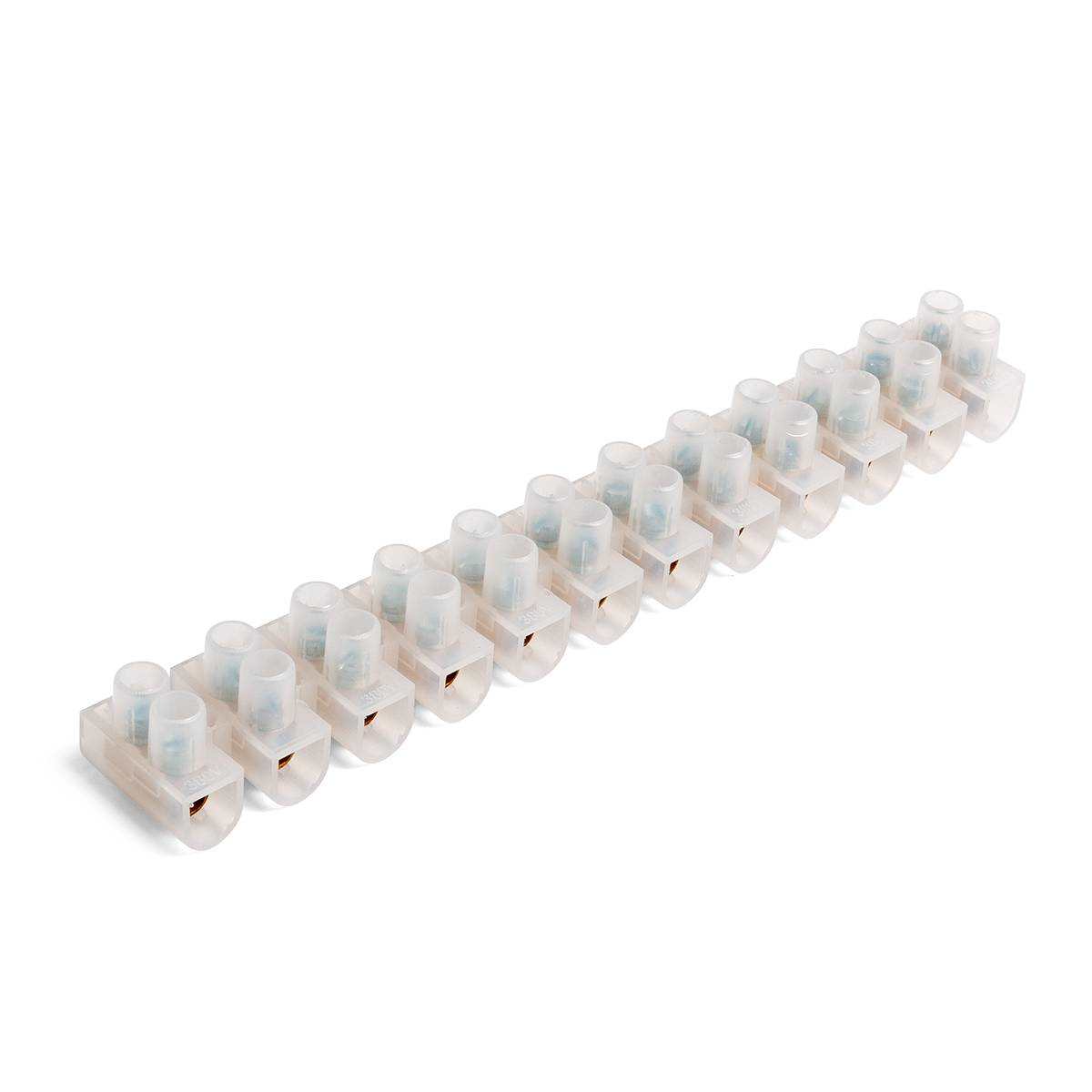

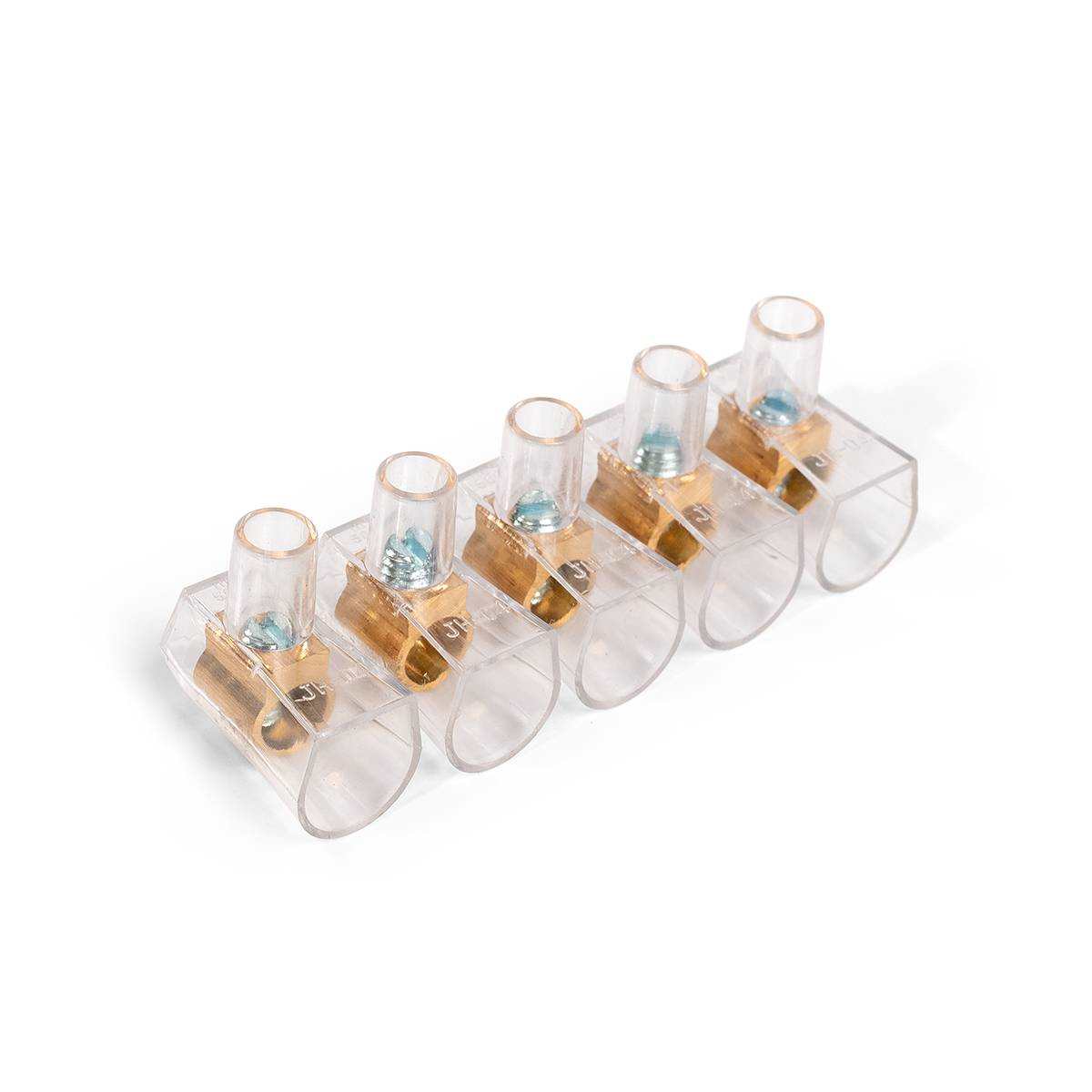

• ЗВИ — зажимы винтовые изолированные (клеммные колодки) с латунными гильзами и прижимными винтами в полимерном корпусе. Колодку можно разрезать на нужное количество пар контактов.

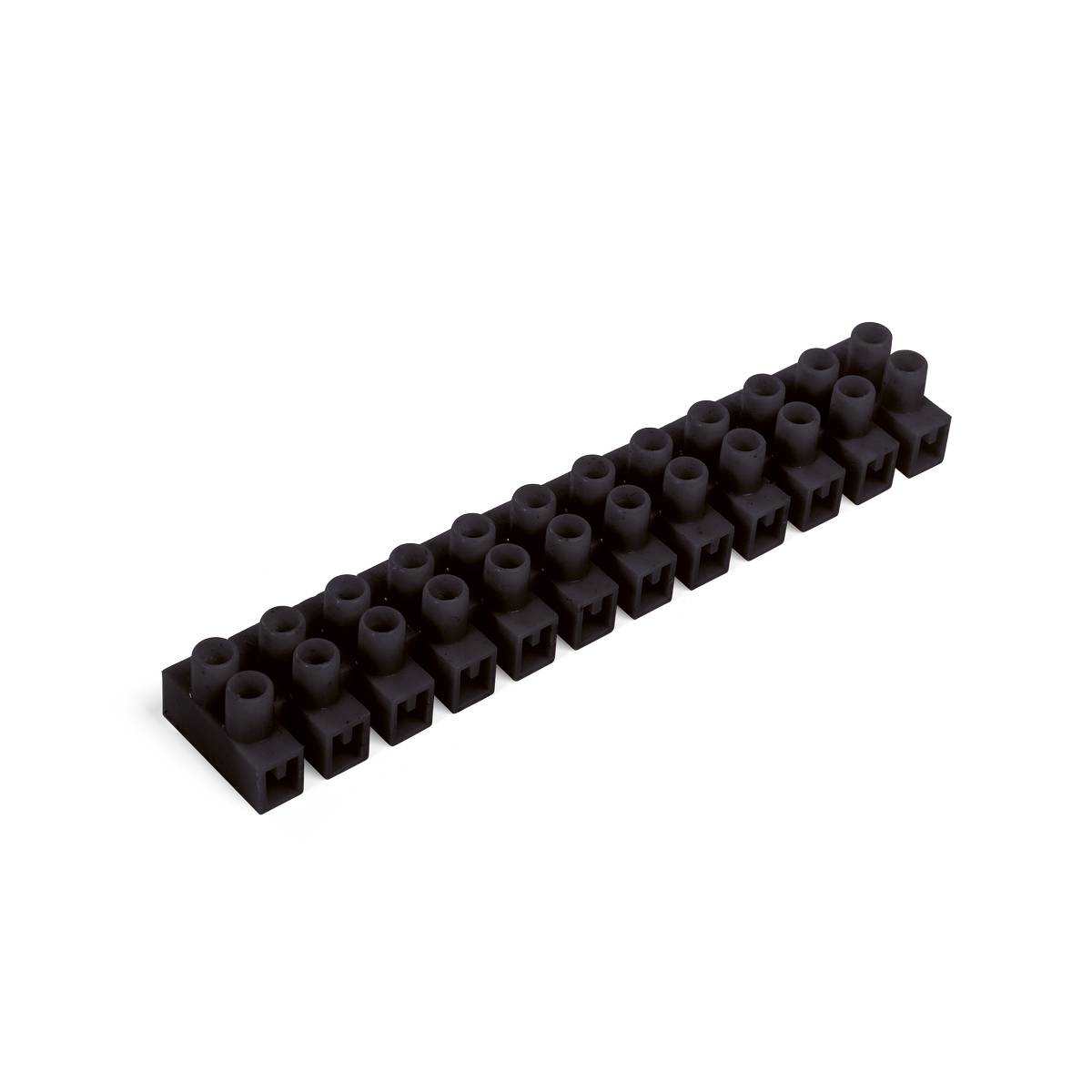

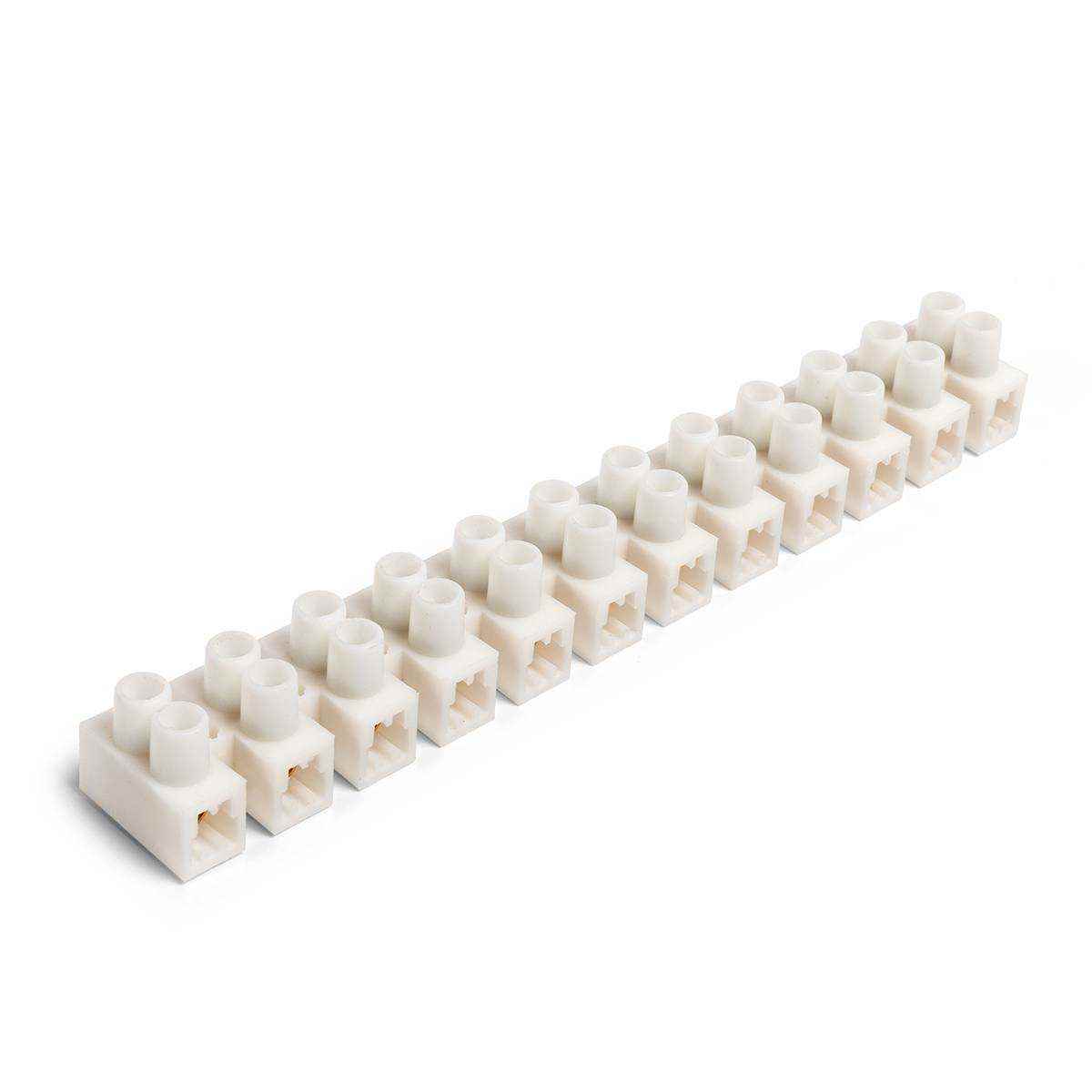

• ЗВИнг (бел), ЗВИнг (черн) — зажимы винтовые с корпусом из материала, не поддерживающего горение, в белом и черном цвете.
• КЗВИ — зажим винтовой концевой изолированный: колпачок с резьбовой пружиной или винтовым контактом для соединения скрученных проводов и изоляции конца соединения.

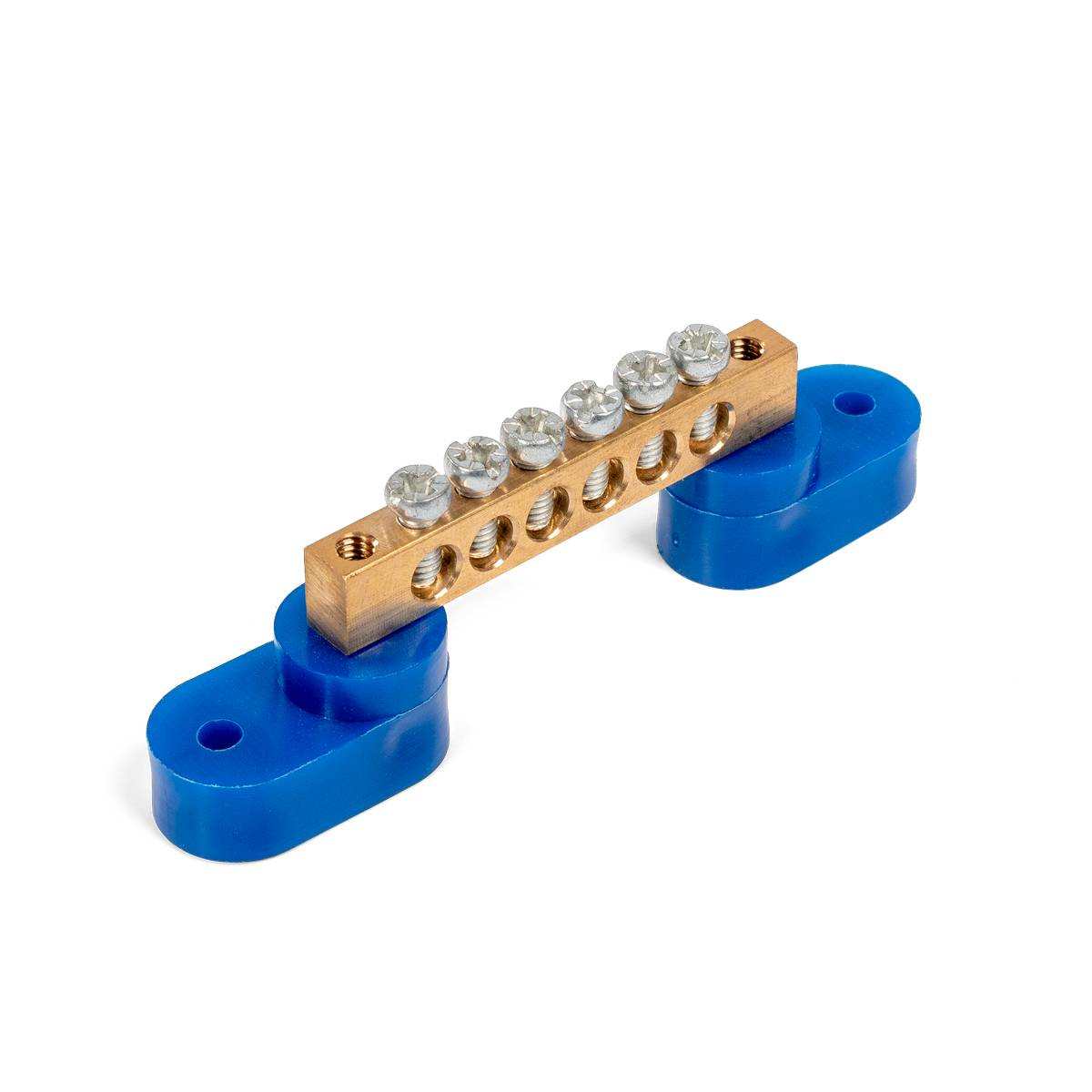

• ШНИ — шины нулевые изолированные на изоляторах для установки в щит.

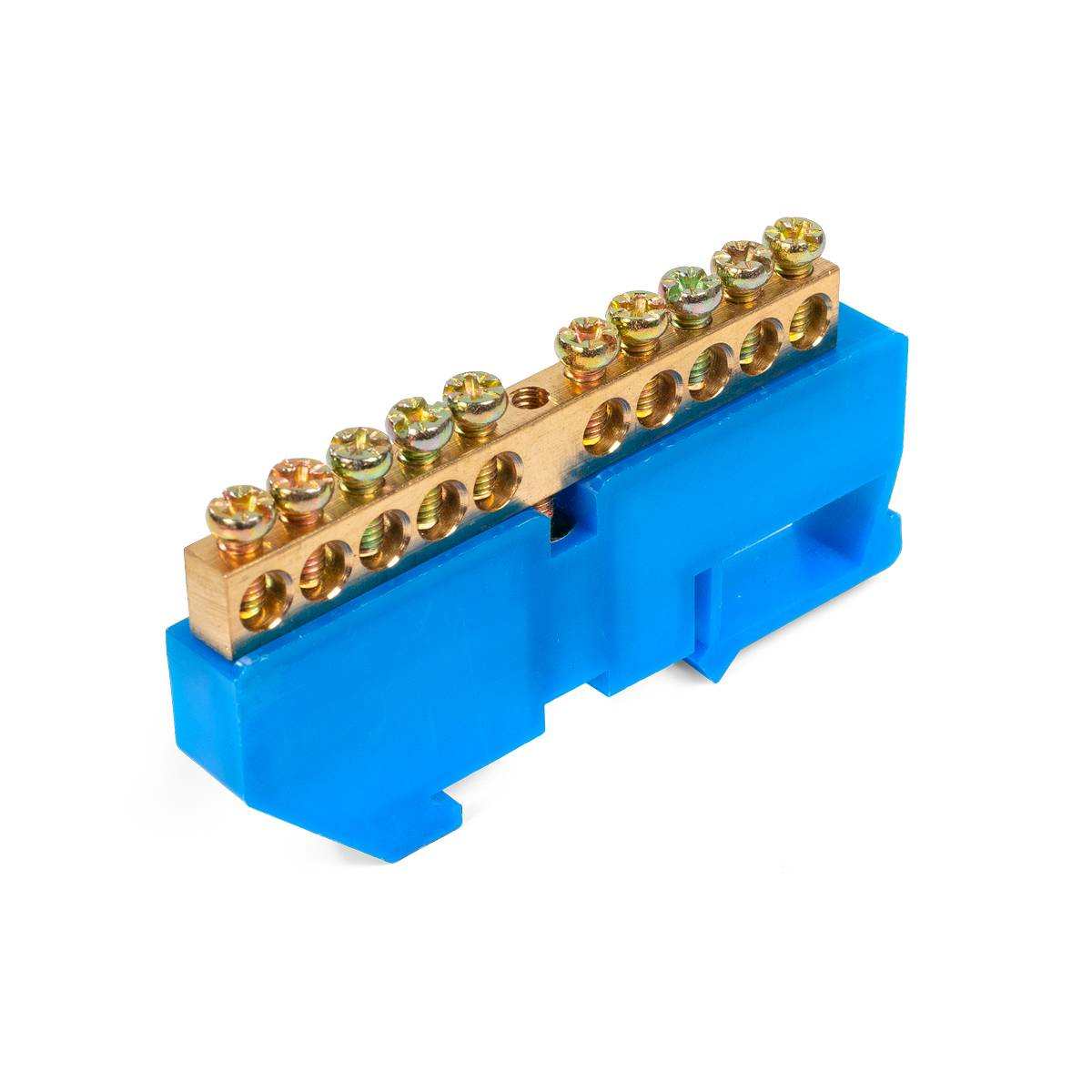

• ШНИ (DIN) — шины N с креплением на DIN-рейку.

Применение

Винтовые зажимы ЗВИ используют для подключения светильников, вентиляторов, нагревательных элементов и бытовой техники, для соединения проводов в коробках и ремонта проводки. Концевые зажимы КЗВИ удобны при соединении нескольких проводов «в пучок». Нулевые шины ШНИ — обязательный элемент распределительных и квартирных щитов, где к одной шине подключаются нулевые проводники всех групп.

Рекомендации по выбору и монтажу

Подбирайте зажим по сечению и количеству проводов и номинальному току. Многопроволочные гибкие провода перед установкой в винтовой зажим рекомендуется оконцевать втулочными наконечниками НШВИ — так винт не перережет проволоки. Не соединяйте в одном винтовом зажиме медь и алюминий без специальных разделительных элементов. Количество контактов нулевой шины выбирайте с запасом под будущие группы, а винты периодически подтягивайте при обслуживании щита.
