ВНКИ

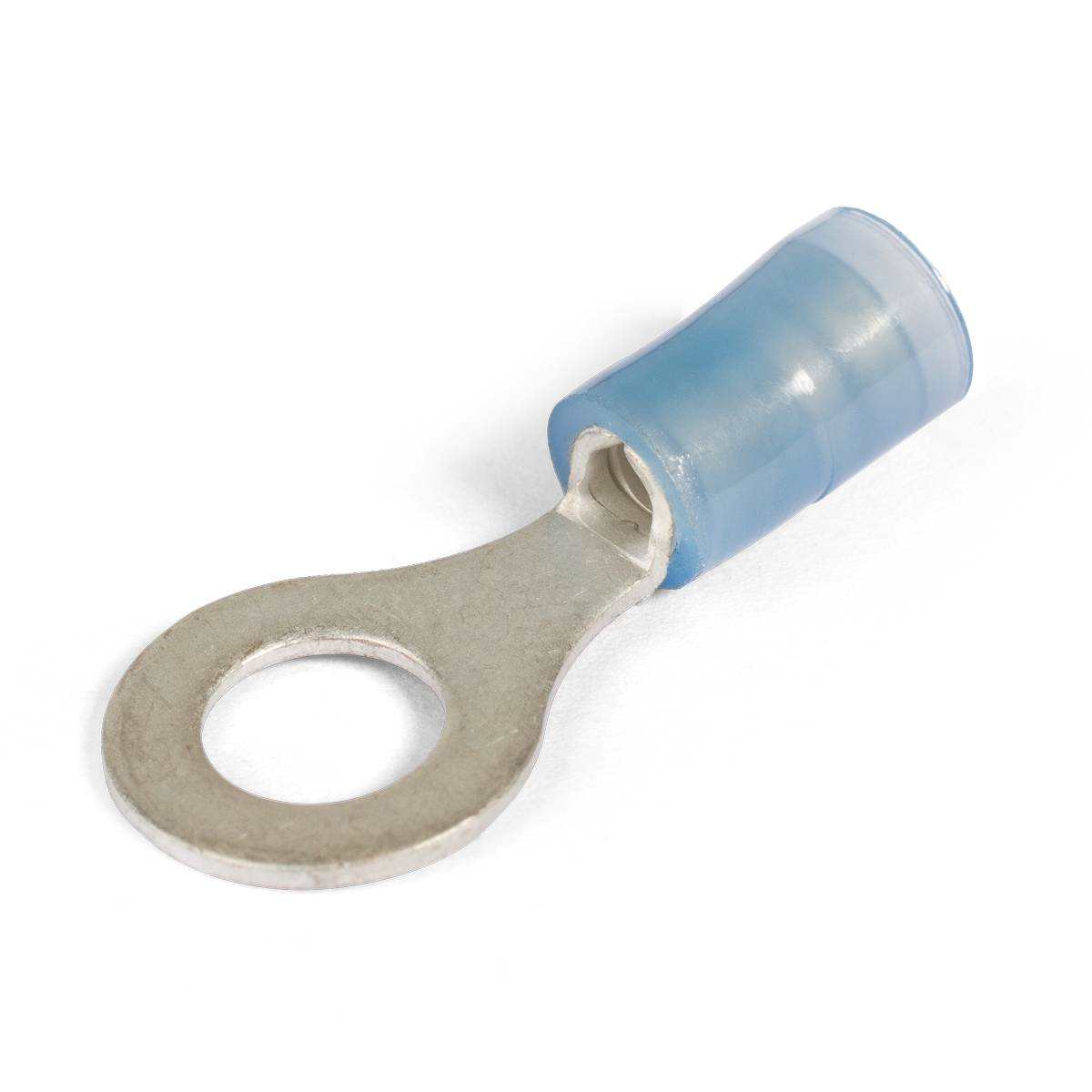

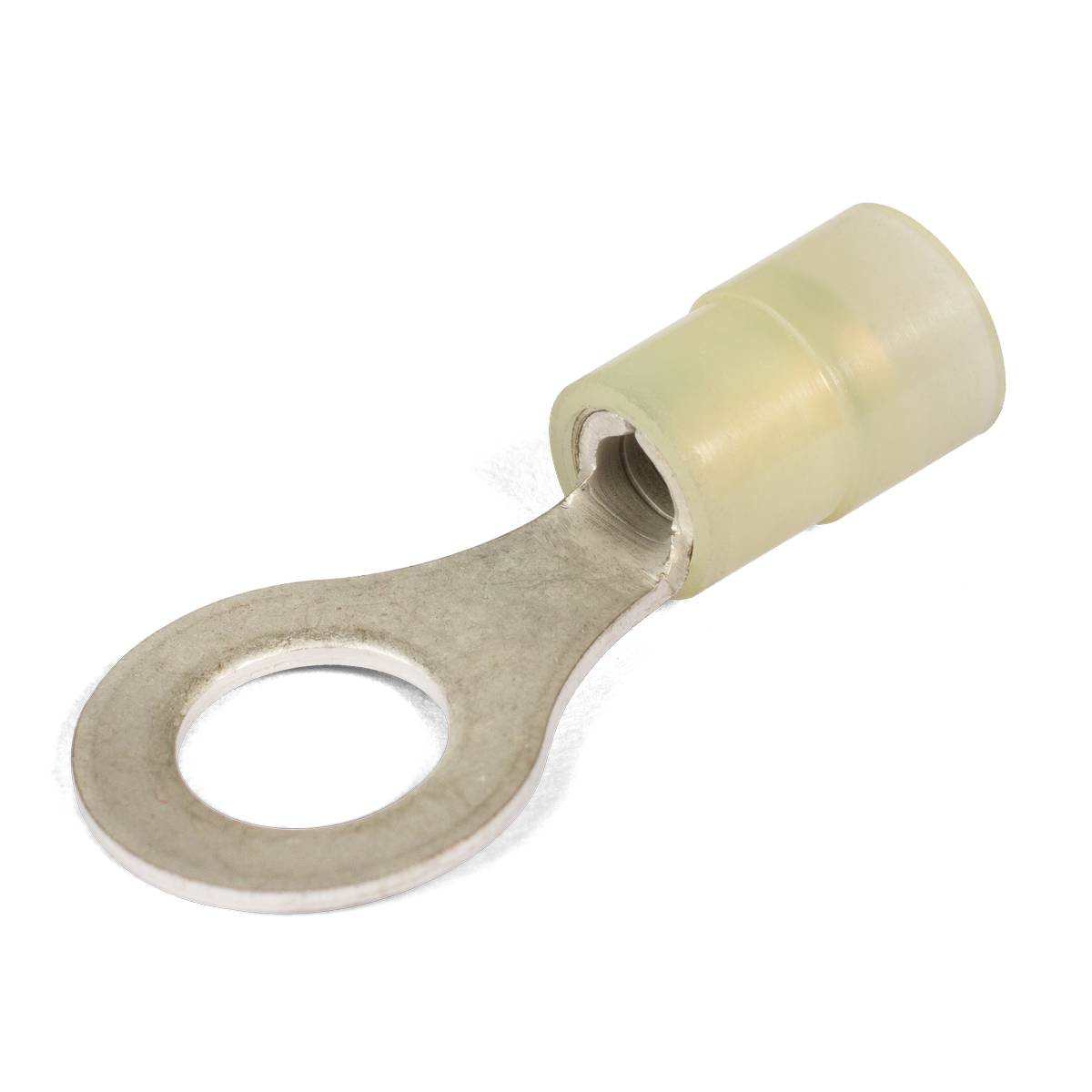

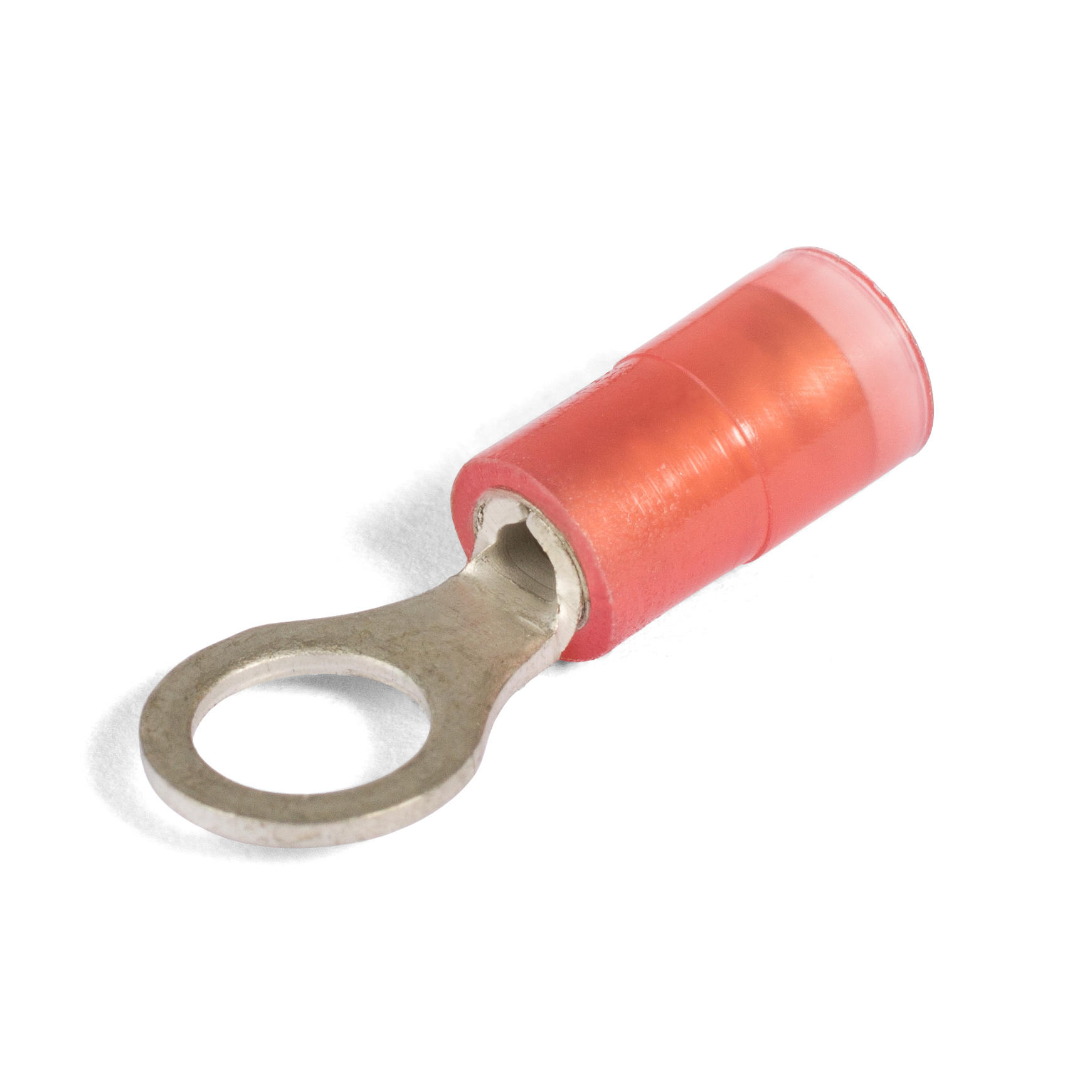

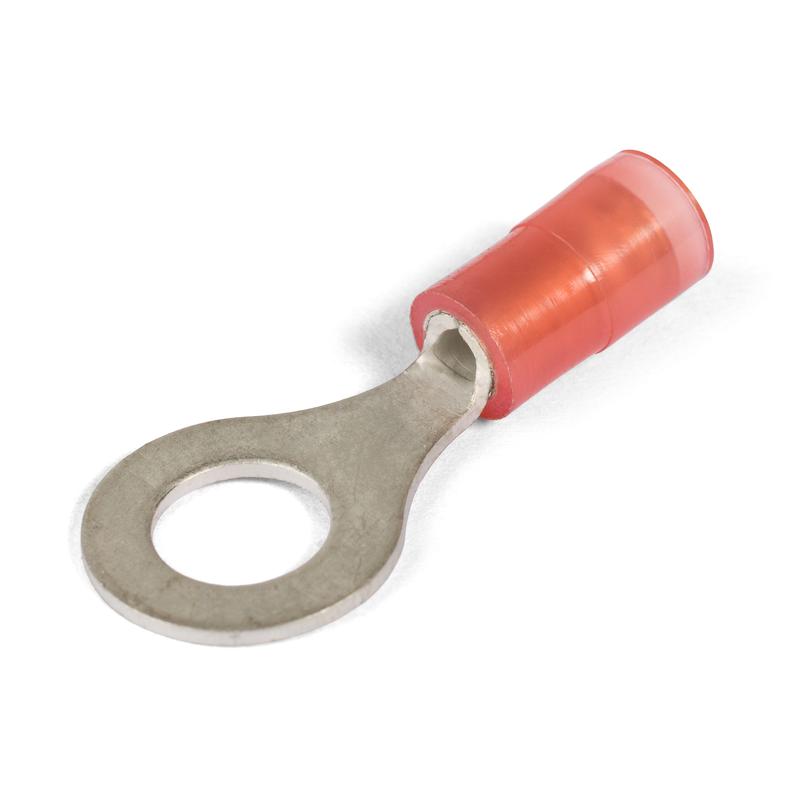

ВНКИ — виброустойчивые кольцевые изолированные наконечники с нейлоновой манжетой для оконцевания опрессовкой медных проводов и последующего подключения к клеммам оборудования с винтовой фиксацией. Главное отличие от стандартных наконечников НКИ — дополнительная медная втулка внутри манжеты, которая обжимается вместе с изоляцией провода и разгружает место опрессовки жилы. За счет этого соединение не разрушается при вибрации, поэтому ВНКИ выбирают для транспорта, станков, компрессоров, генераторов и другого оборудования с постоянной вибрационной нагрузкой.

Характеристики

• Материал наконечника — медь М1 с электролитическим лужением.
• Изоляция — самозатухающий нейлон без галогенов, термостойкость 105 °C.
• Максимальное напряжение — 690 В.
• Дополнительная медная втулка повышает механическую прочность соединения с проводом на 25–30 %.
• Исполнение «Easy Entry»: втулка образует конусообразный вход для быстрого заведения многопроволочной жилы.
• Поперечные засечки внутри трубной части увеличивают прочность соединения.
• Полупрозрачная манжета позволяет контролировать глубину захода жилы.
• Расширенные мультиразмерные диапазоны опрессовки; обжим выполняется поверх манжеты.

Типоразмеры

Обозначение включает максимальное сечение провода и диаметр винта: ВНКИ 1.5-4, 1.5-5, 1.5-6, ВНКИ 2.5-5, 2.5-6, ВНКИ 6.0-8 и другие. Наконечники серии ПРОФИ поставляются в упаковках по 100 штук.

Монтаж

Опрессовку ВНКИ выполняют пресс-клещами с матрицами для изолированных наконечников с нейлоновой манжетой — профиль должен соответствовать сечению. Подбирайте диаметр кольца по винту клеммы, а сечение — по проводу; для обычных условий без вибрации достаточно стандартных наконечников НКИ.
