НШАМ

НШАМ — наконечник штыревой медно-алюминиевый для оконцевания опрессовкой алюминиевых кабелей и проводов с последующим подключением к выводам автоматических выключателей и другим устройствам с ограниченной шириной контактной клеммы. Медный круглый штырь заводится в клемму аппарата, а алюминиевая жила остается в алюминиевом хвостовике, поэтому электрохимическая коррозия в месте контакта меди и алюминия исключена.

Характеристики

• Материалы: электротехнический алюминий АД1 и медь М1.
• Рабочее напряжение — до 1 кВ.
• Медная и алюминиевая части соединены фрикционной сваркой, обеспечивающей контакт металлов на молекулярном уровне.
• Позволяют напрямую подключить провода СИП к автомату без дополнительных переходников.
• На трубной части нанесена разметка, определяющая место и количество опрессовок.

Типоразмеры и применение

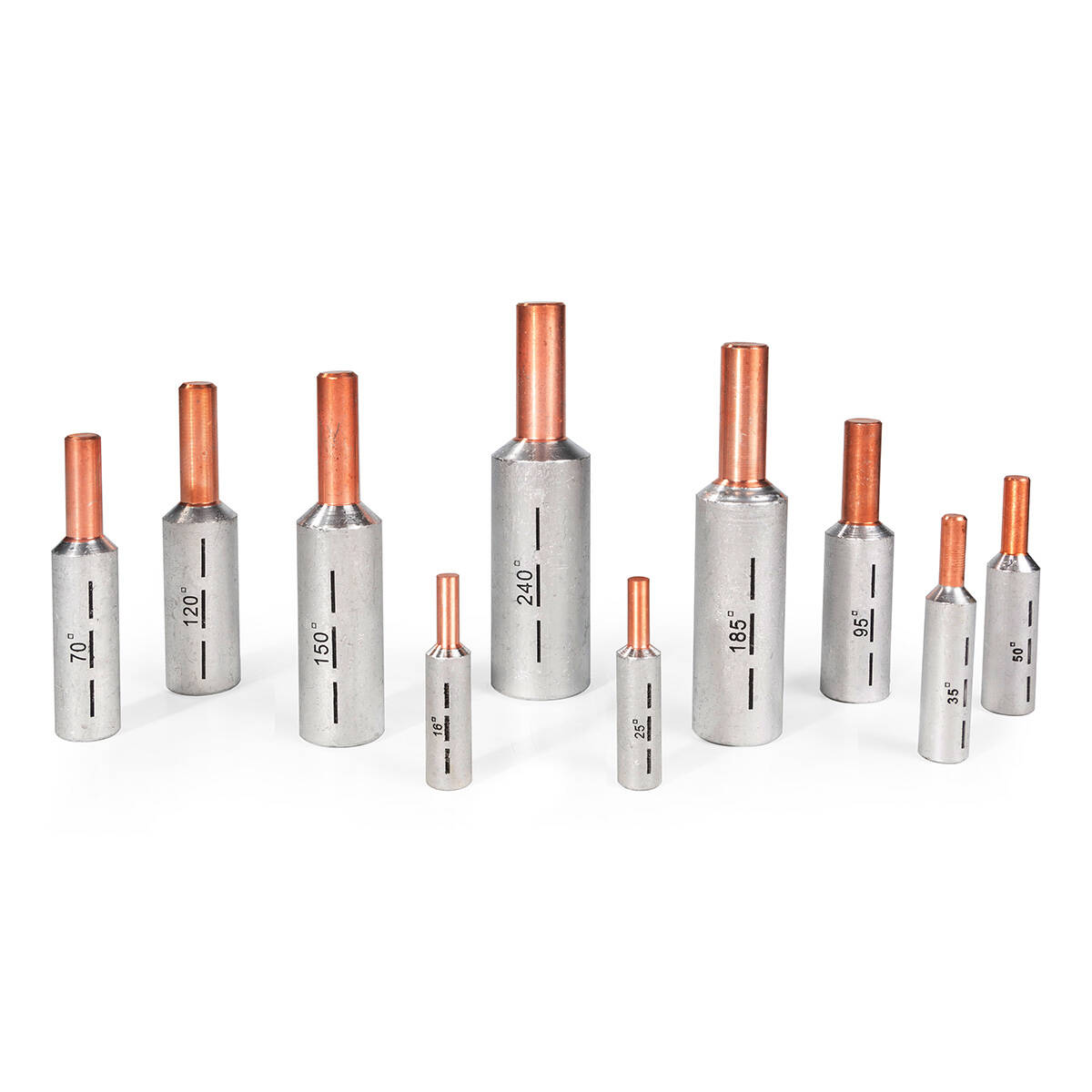

Число в обозначении — сечение алюминиевой жилы в мм². Например, наконечник штыревой 70 (НШАМ 70) предназначен для алюминиевой жилы 70 мм². Наконечники используются на вводах в жилые дома и коттеджи, в этажных и вводно-распределительных щитах, при подключении алюминиевых кабелей к модульной аппаратуре с туннельными клеммами.

Монтаж

Жилу зачищают от оксидной пленки и заводят в хвостовик до упора, затем выполняют опрессовку по нанесенной разметке матрицами для алюминиевых наконечников подходящего сечения. Место опрессовки изолируют термоусадочной трубкой. Если клемма аппарата имеет плоский зажим, удобнее использовать НШАМ-П с плоским штырем, а для подключения под болт — трубчатые алюмомедные наконечники ТАМ.
