ПМ
Перейти к ценам- Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами
- Материал: листовая электротехническая медь марки М1
- Рабочее напряжение: до 1 кВ
- Покрытие: олово-висмутовое лужение (климатическое исполнение «Т2»)
- Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
- Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва
- Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)

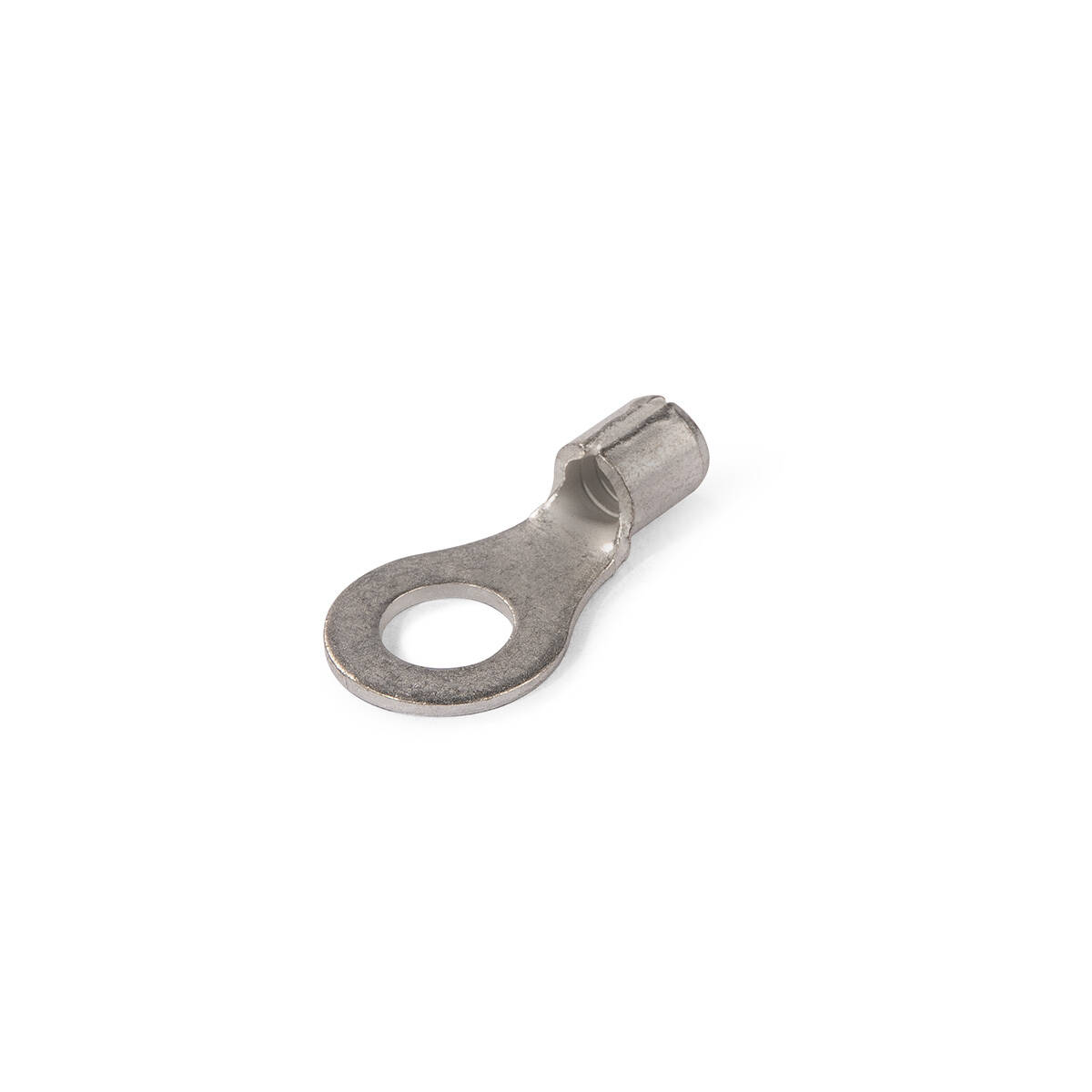

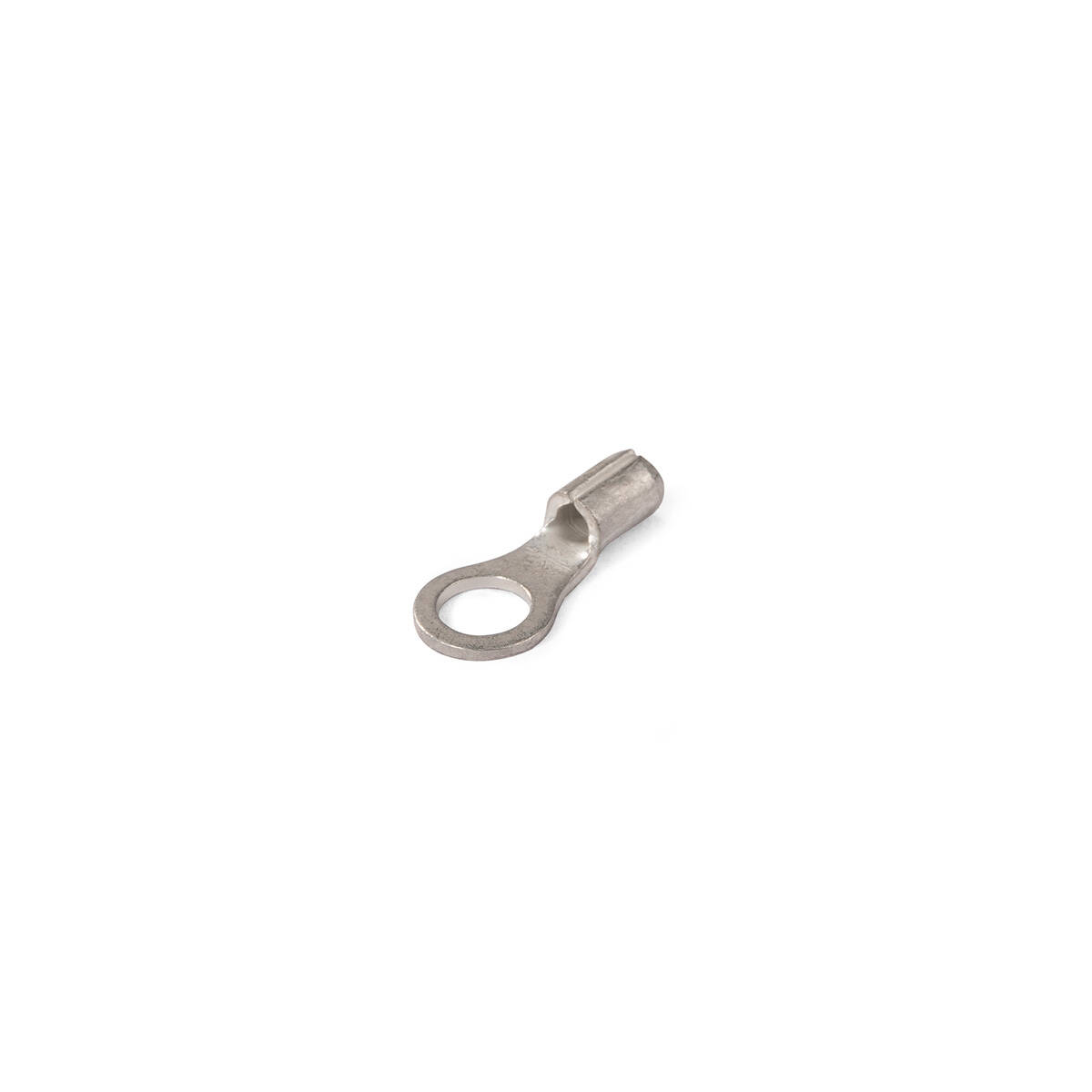

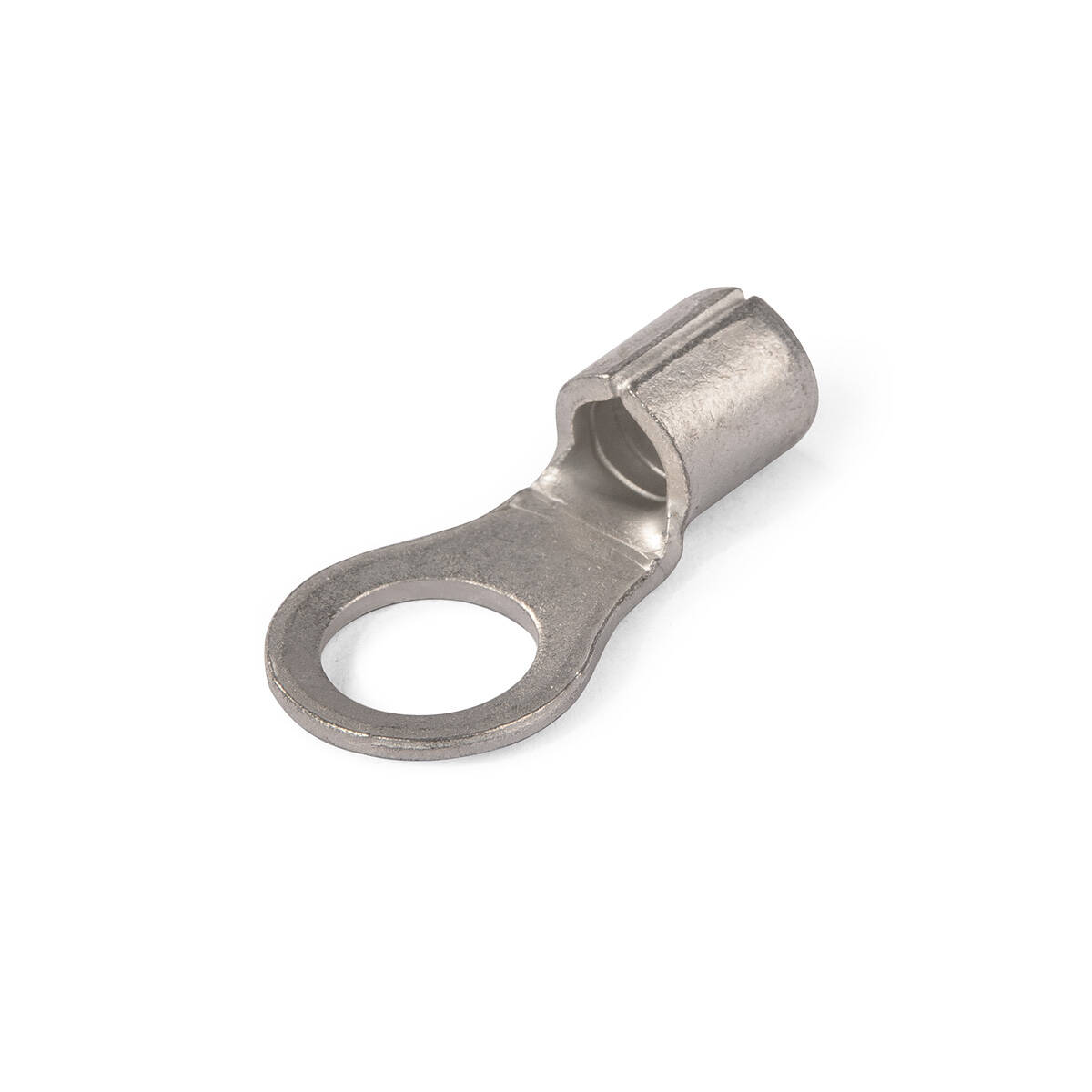

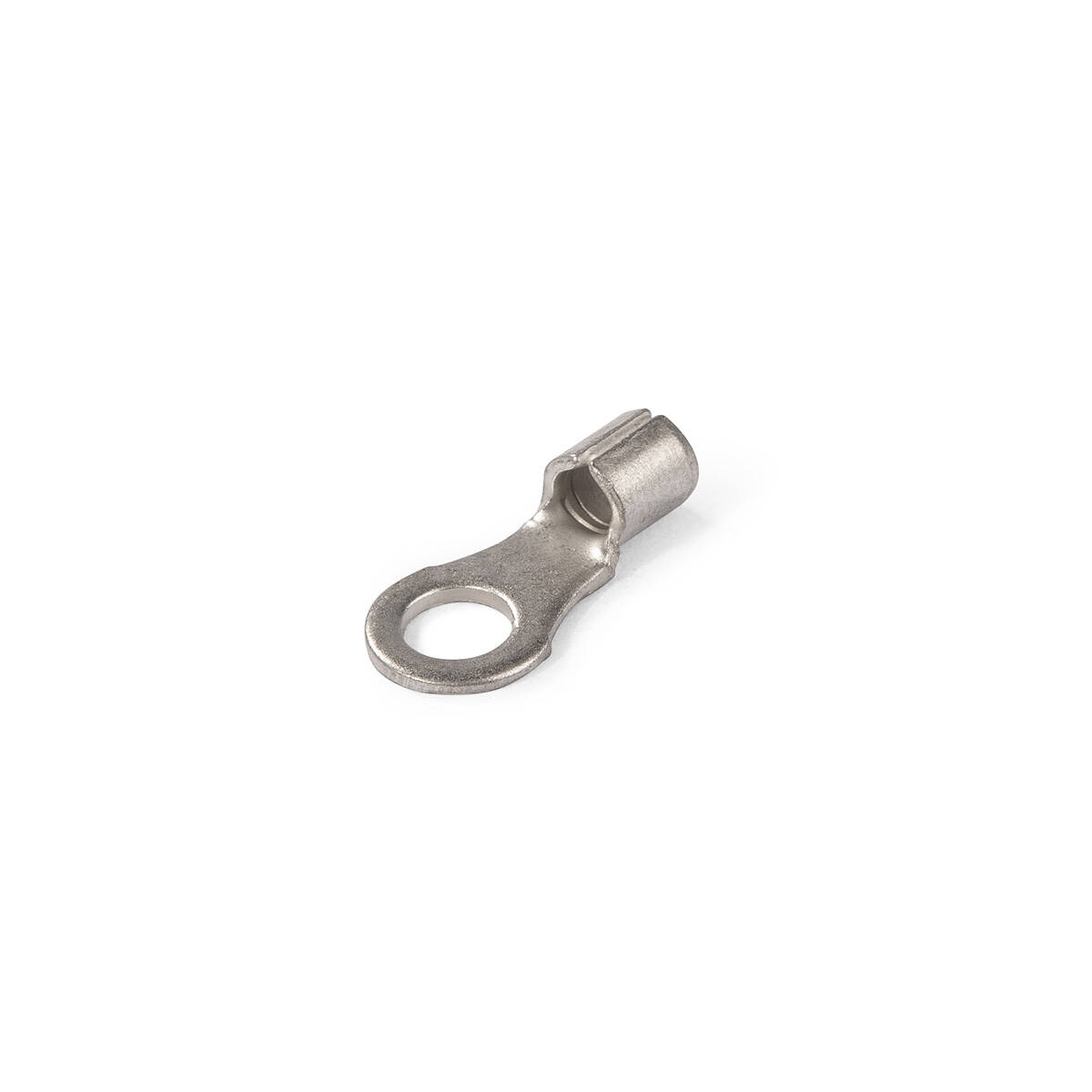

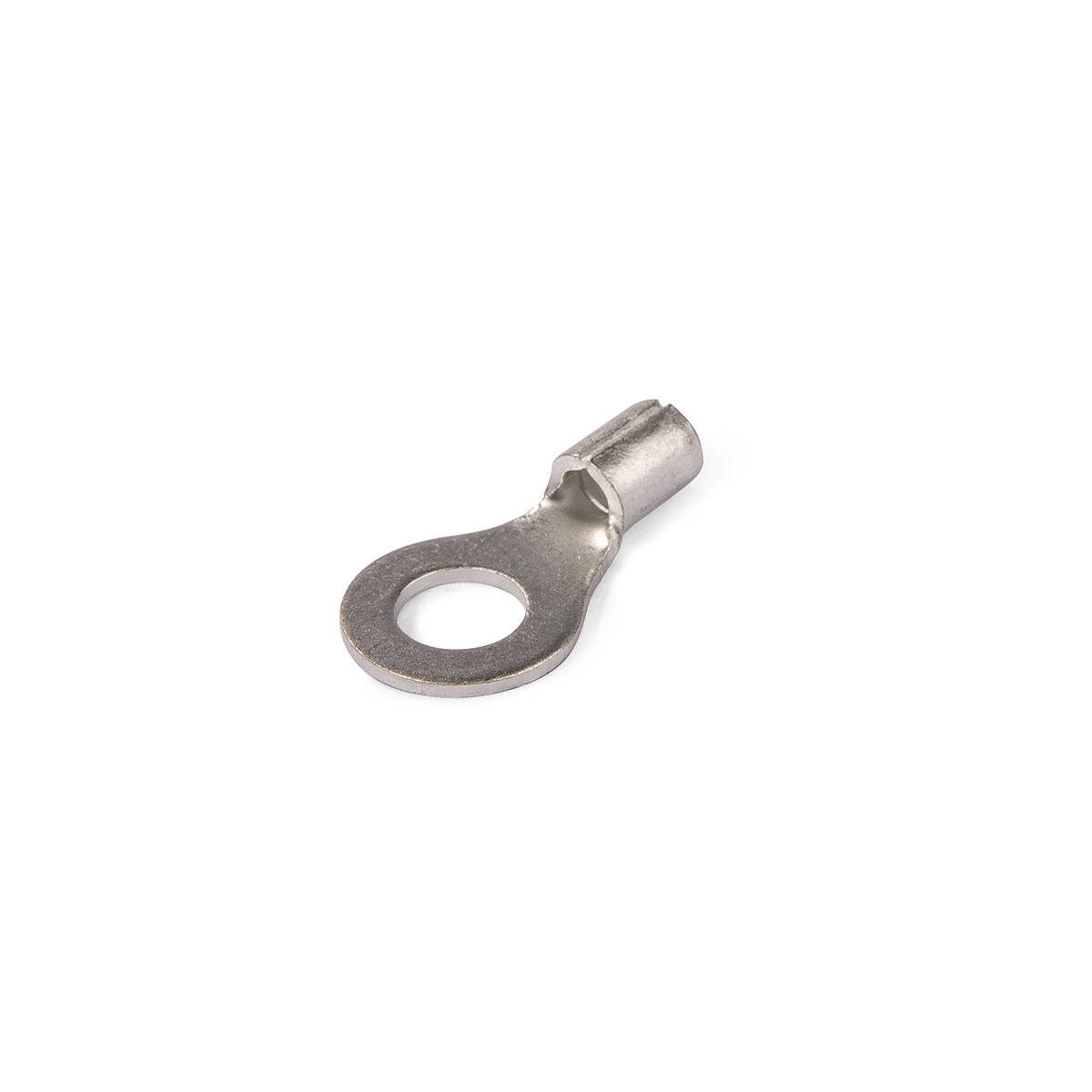

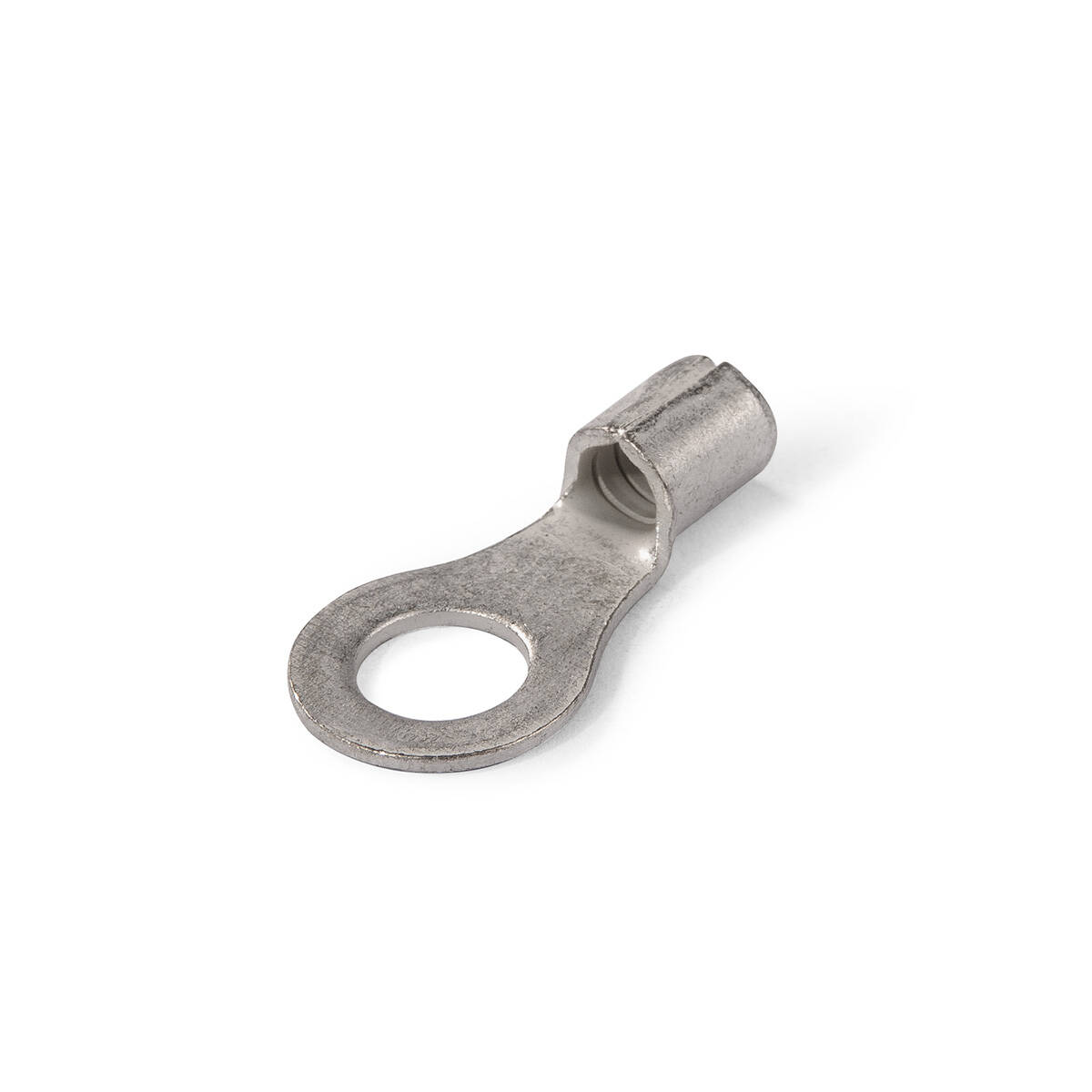

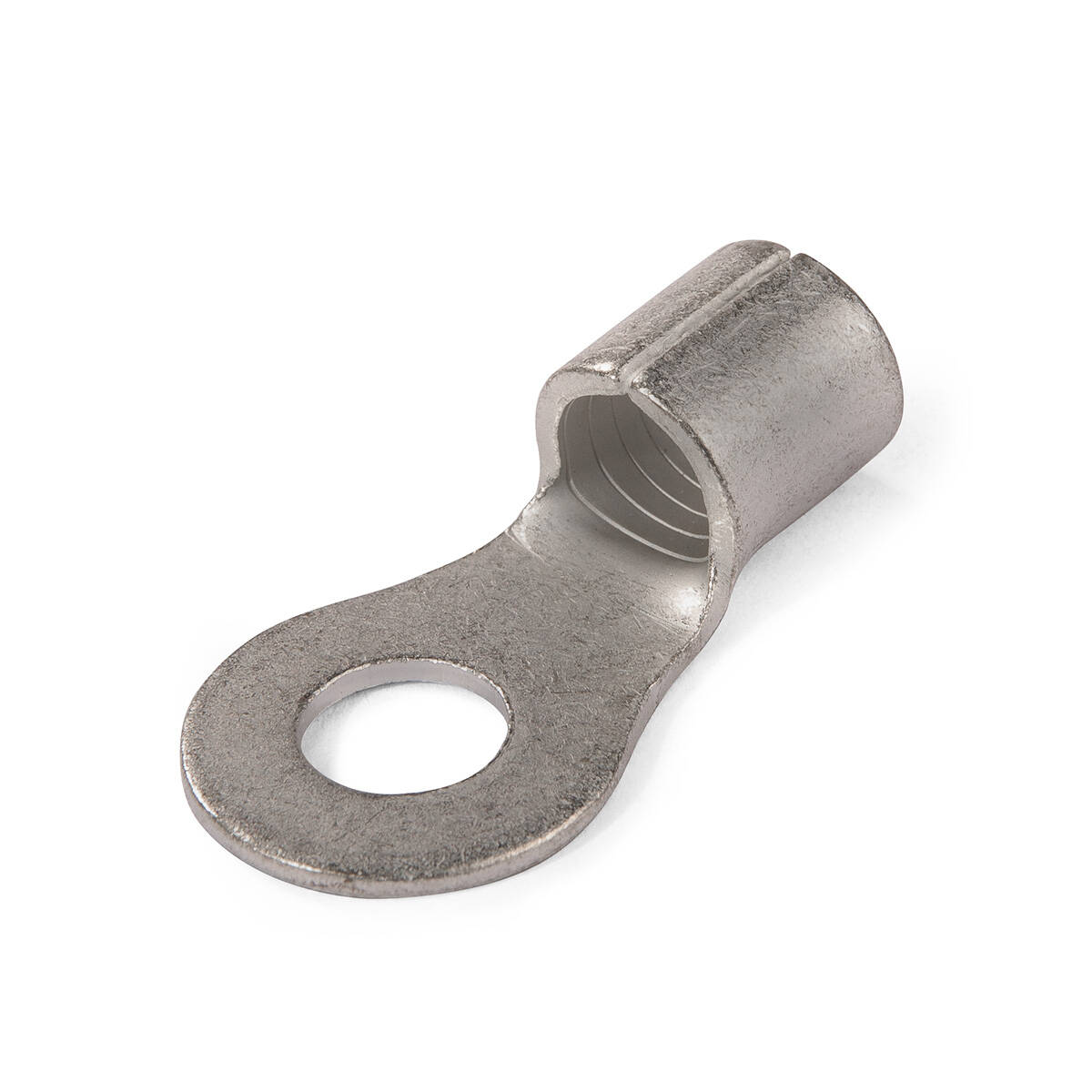

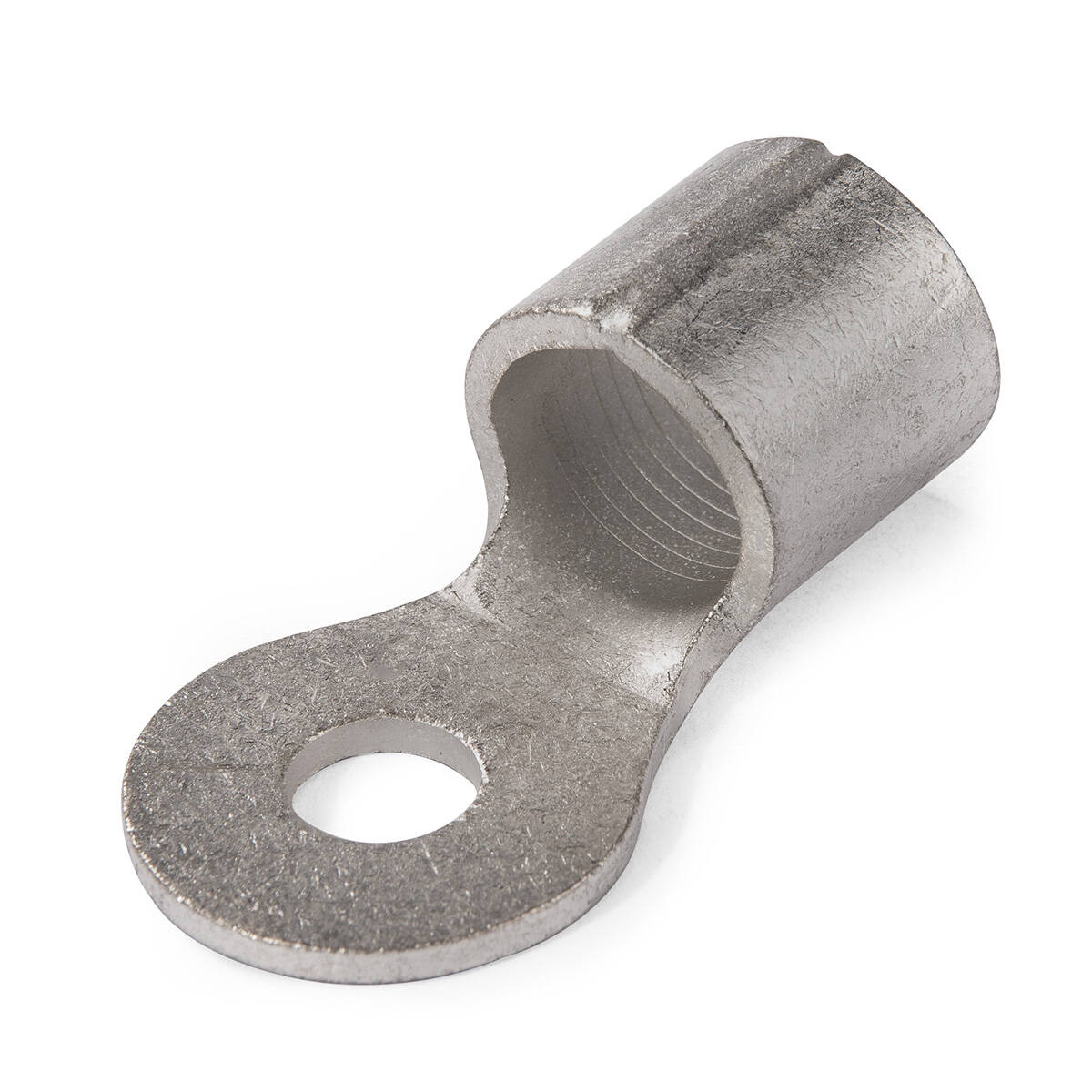

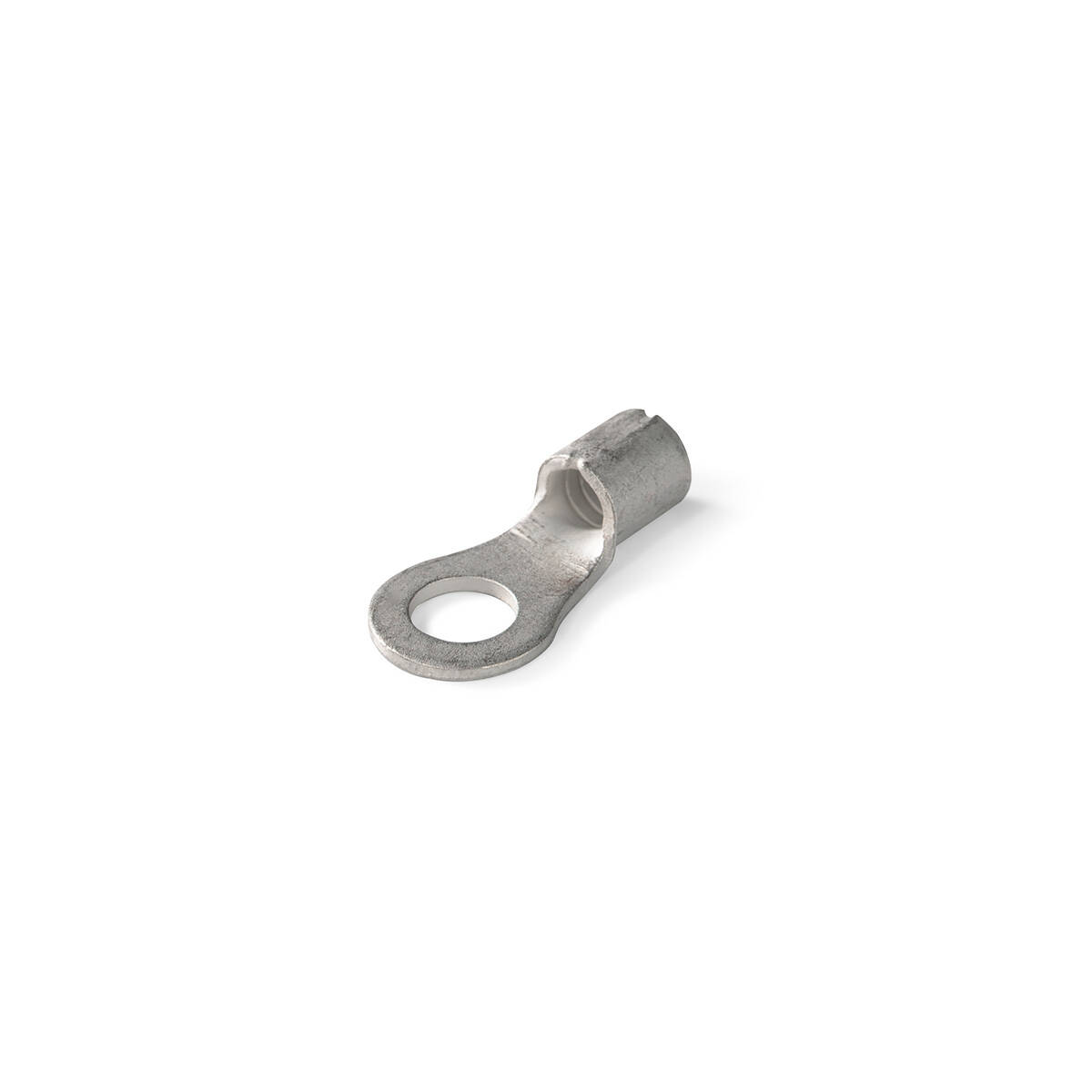

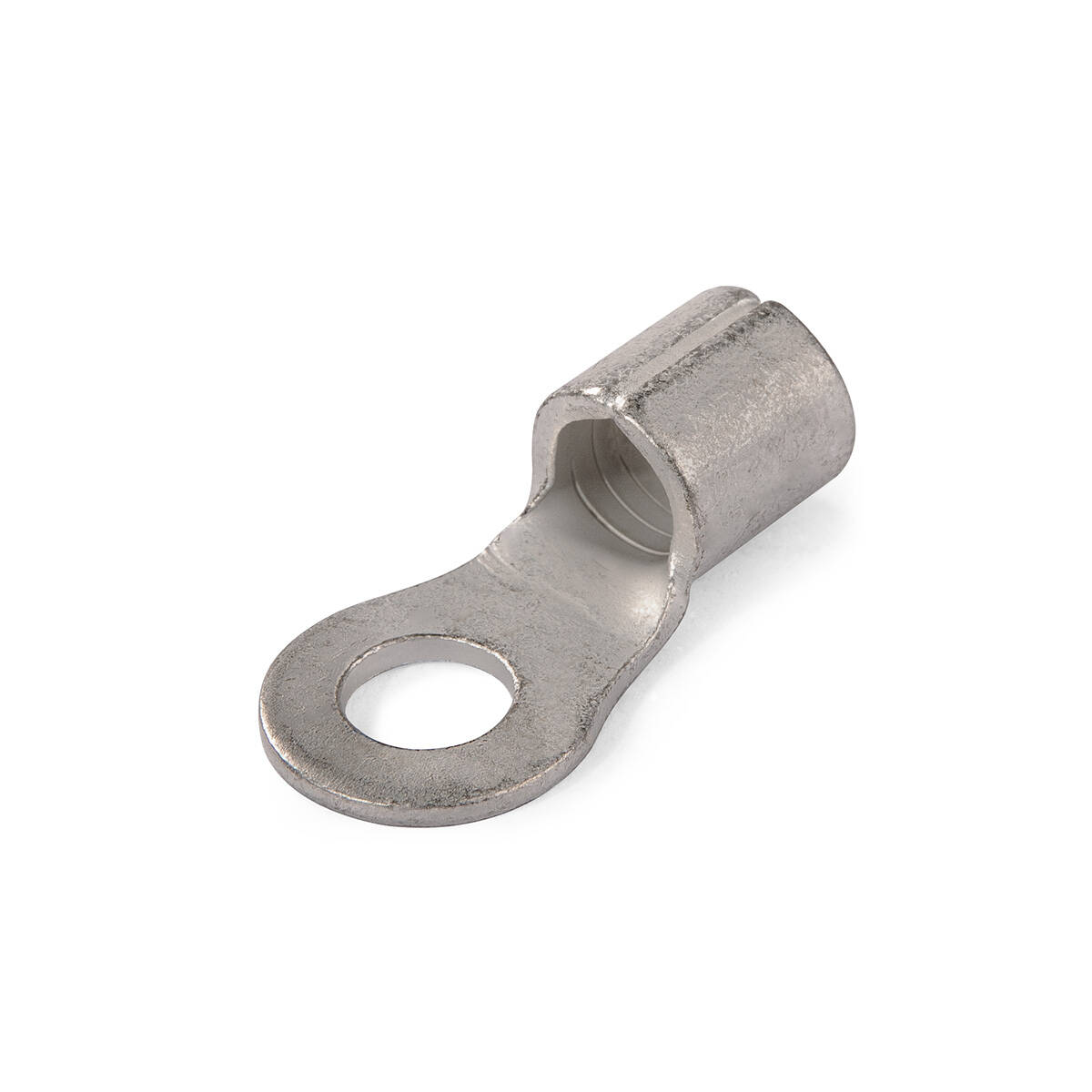

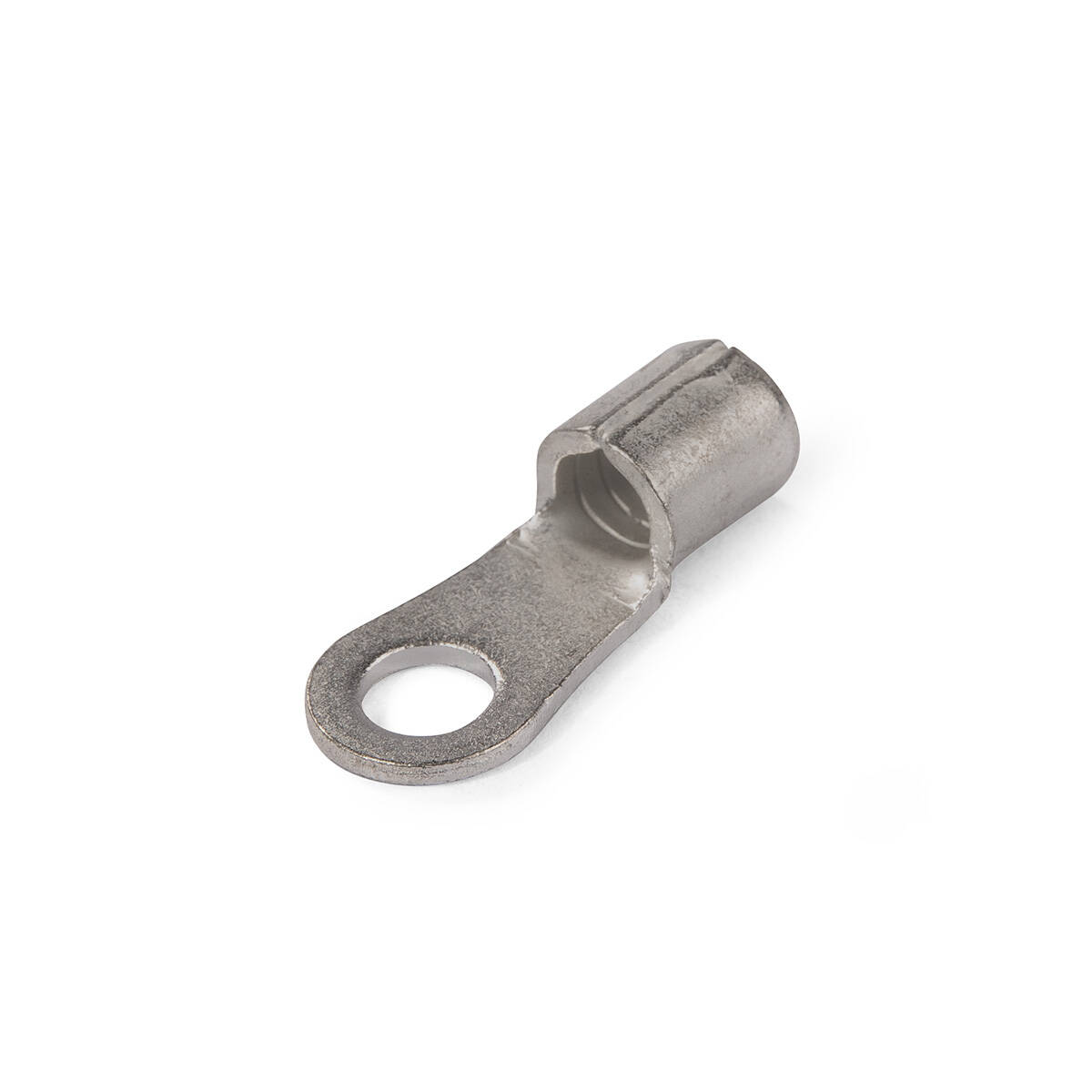

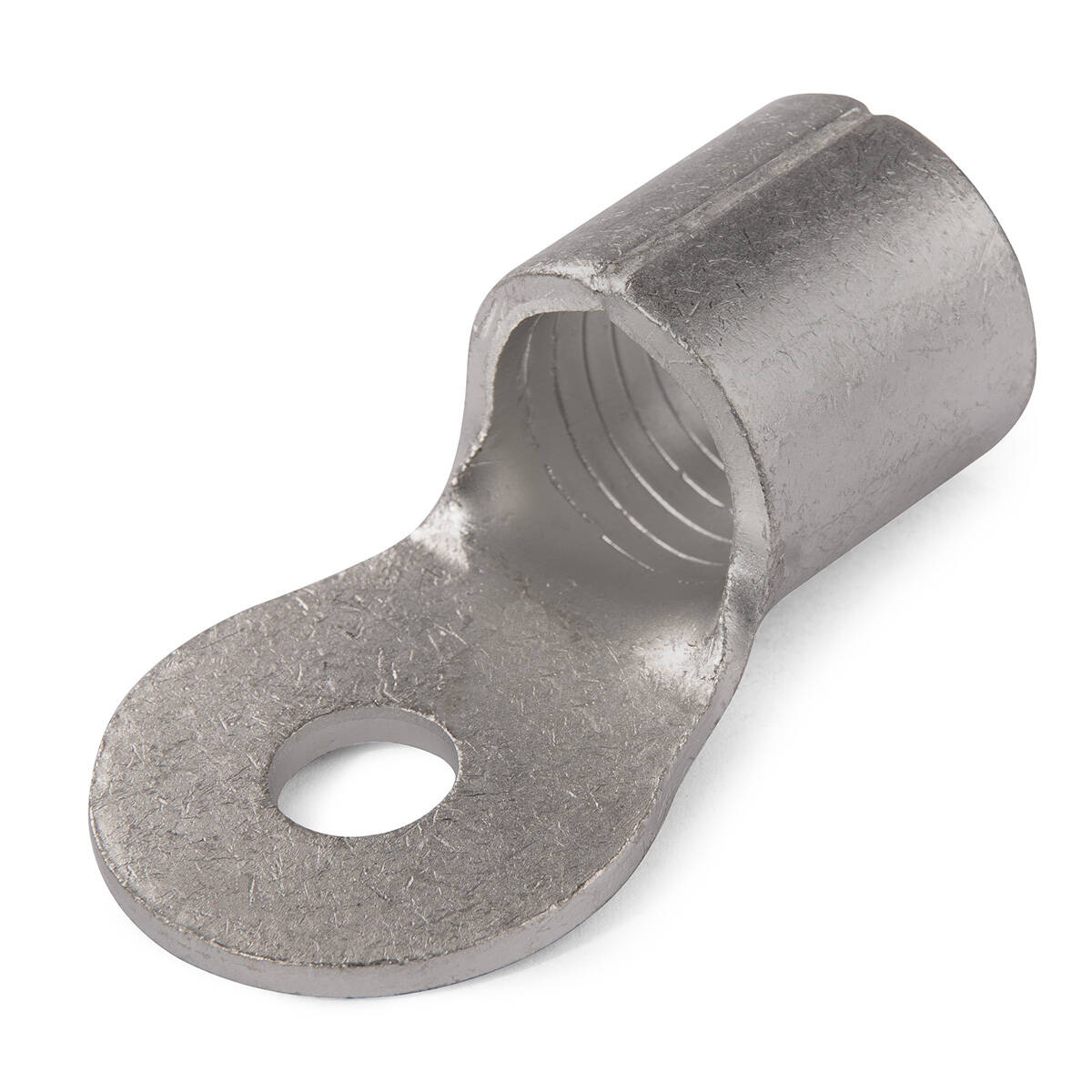

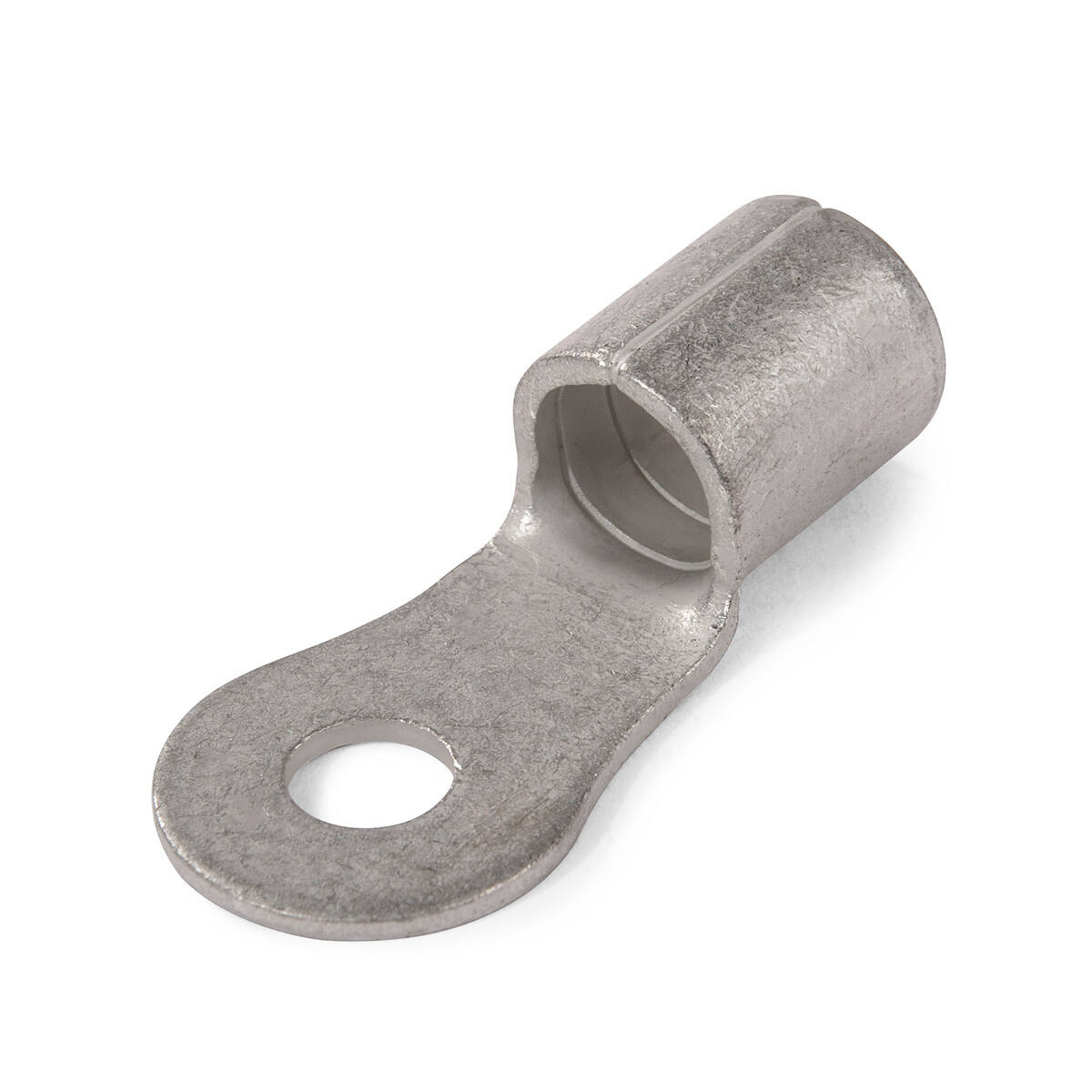

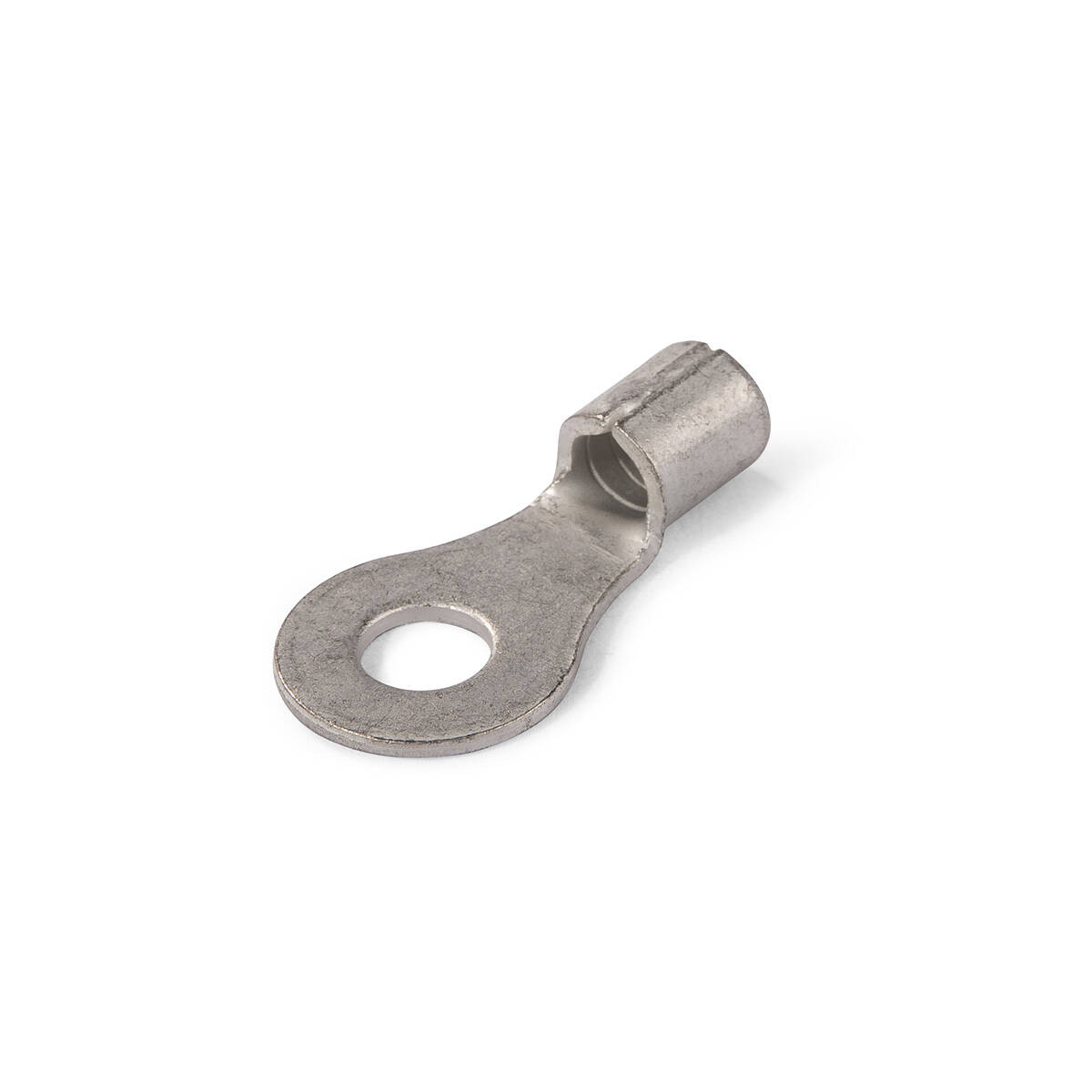

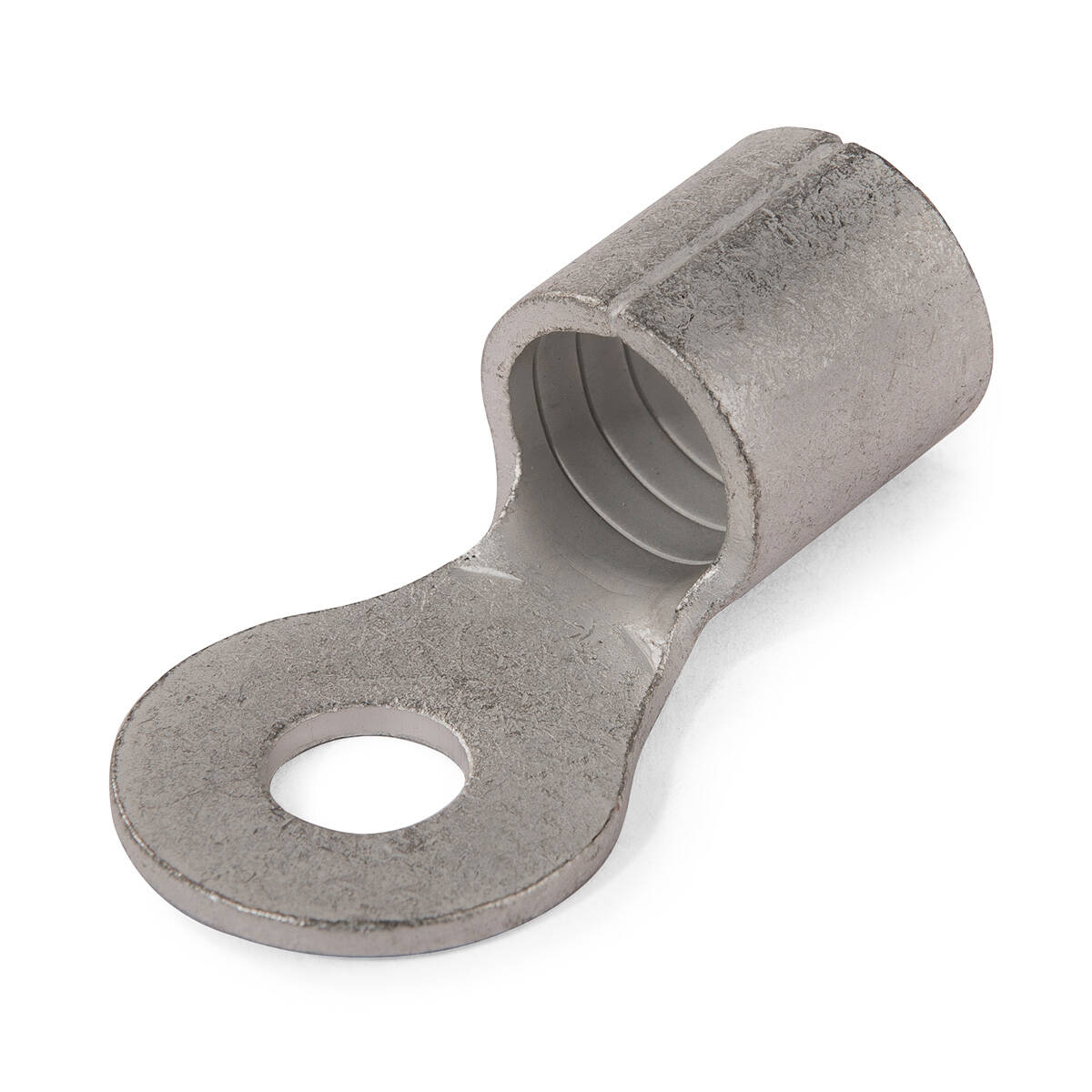

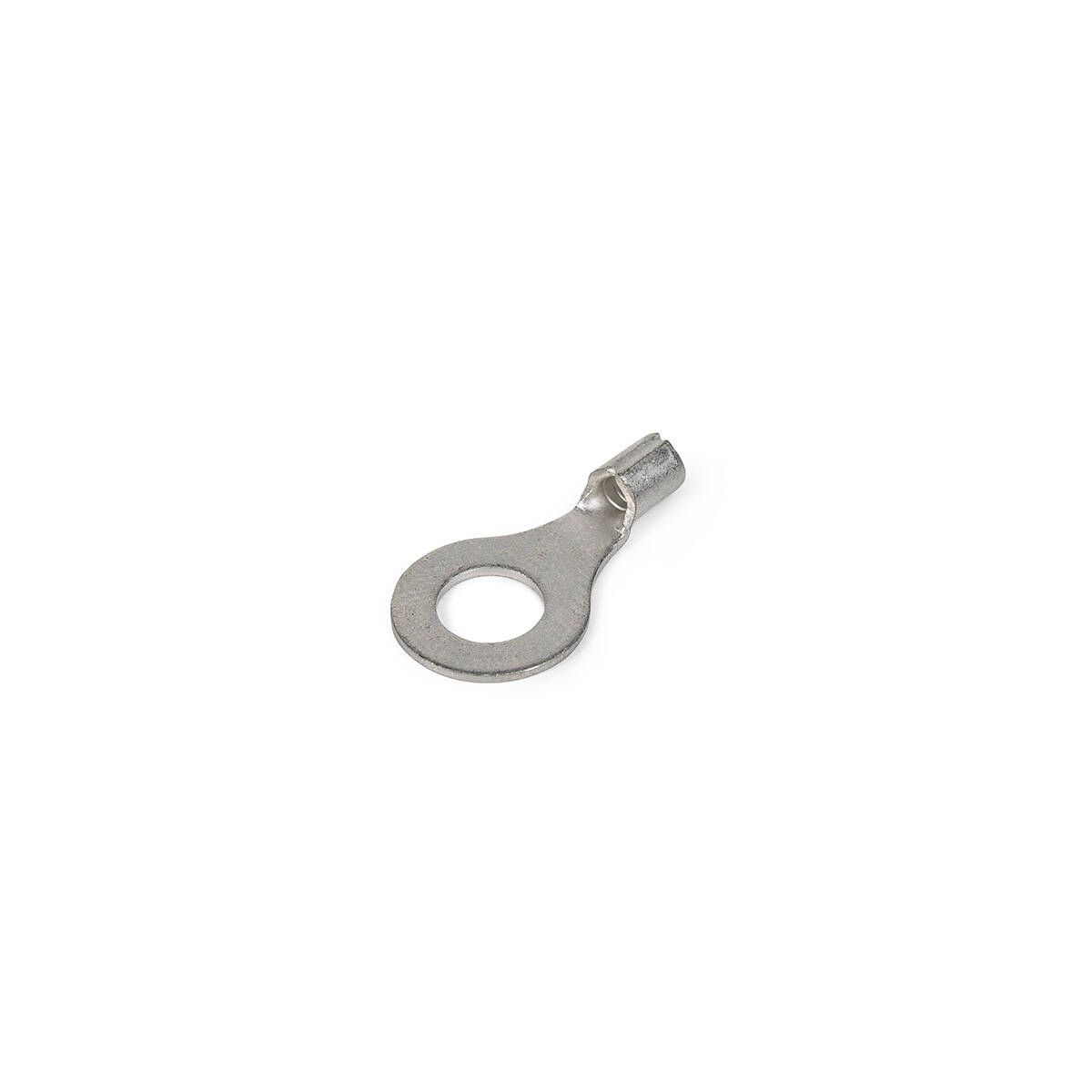

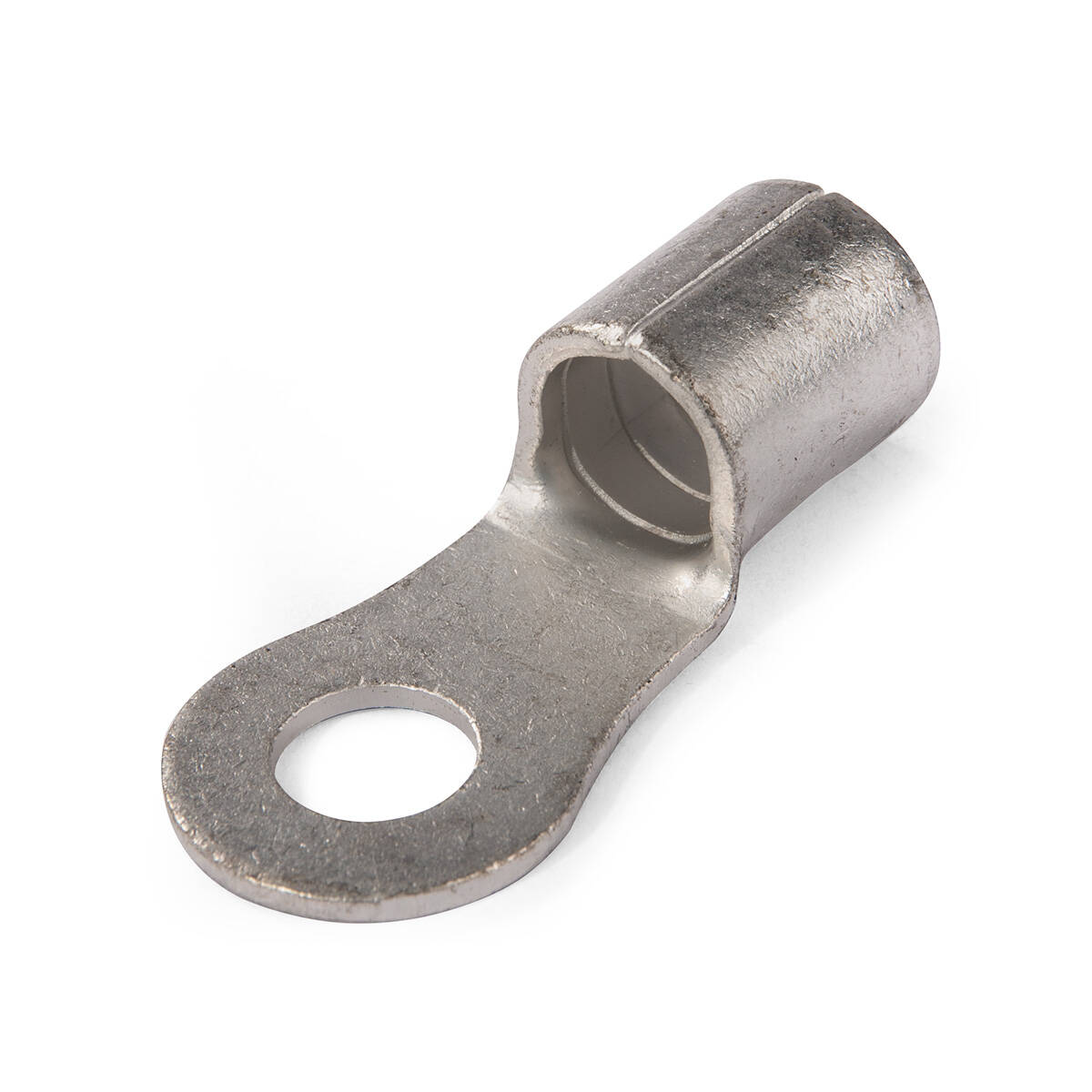

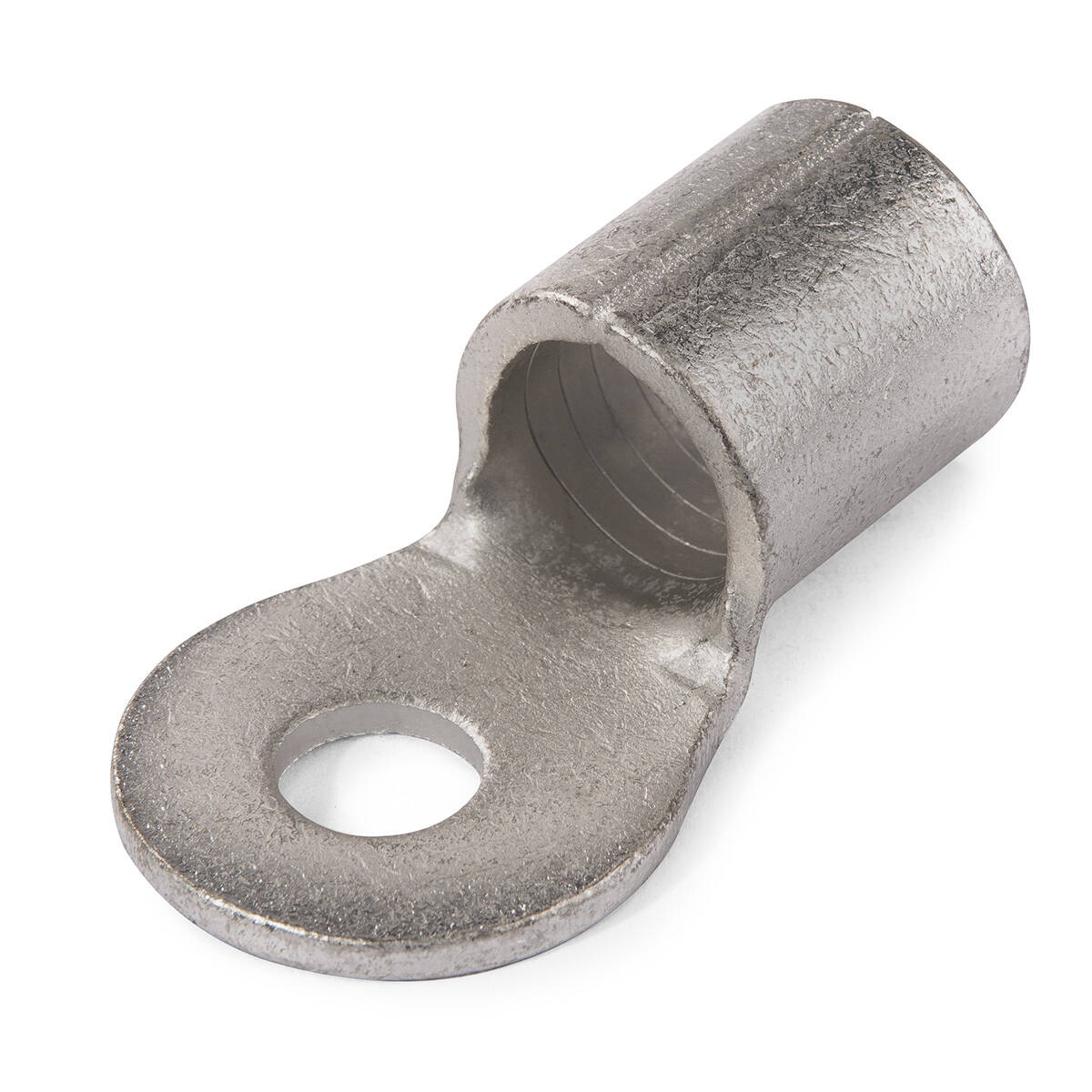

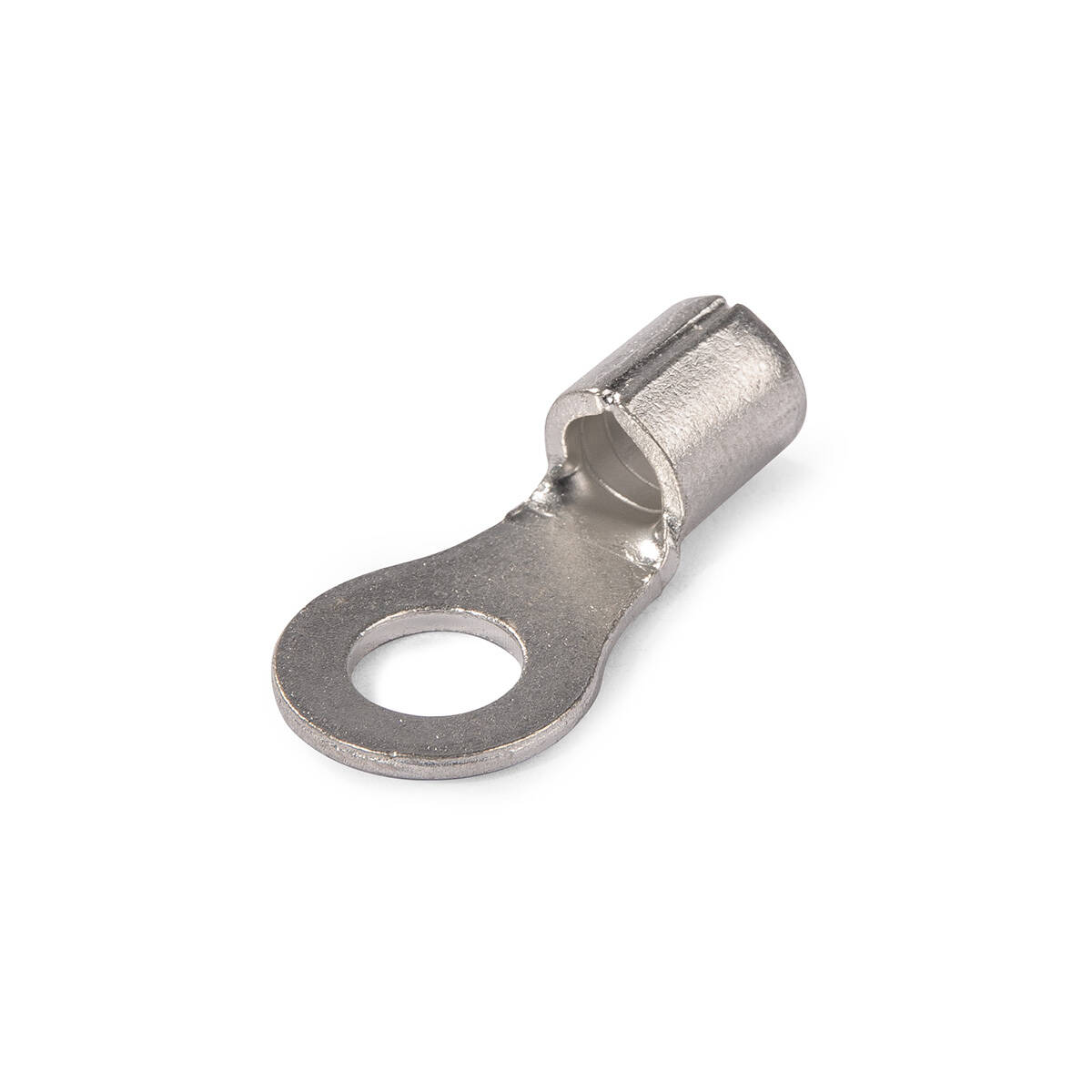

Наконечник ПМ — медный луженый кабельный наконечник из листовой меди, предназначенный для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами на напряжение до 1 кВ. Универсальная конструкция позволяет выбирать способ монтажа по условиям объекта: пайку, опрессовку или их комбинацию, когда требуется максимальная надежность соединения.
Конструкция и материалы
- Материал — листовая электротехническая медь М1.
- Покрытие — олово-висмутовое лужение, климатическое исполнение «Т2».
- Технологический шов на трубной части пропаян: хвостовик образует сплошную монолитную структуру.
- Благодаря заваренному шву ориентация наконечника в матрице не имеет значения, опрессовка возможна даже поверх шва.

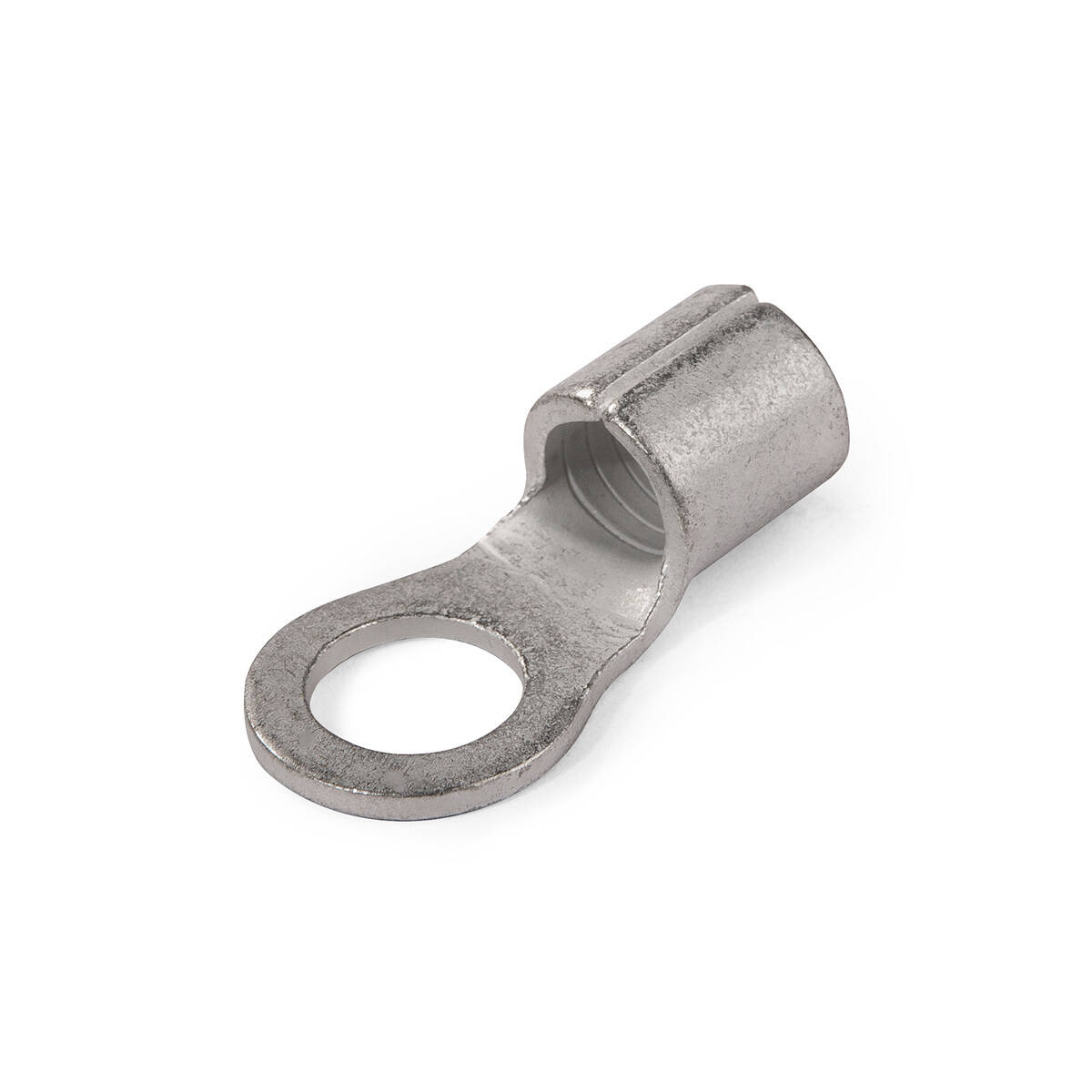

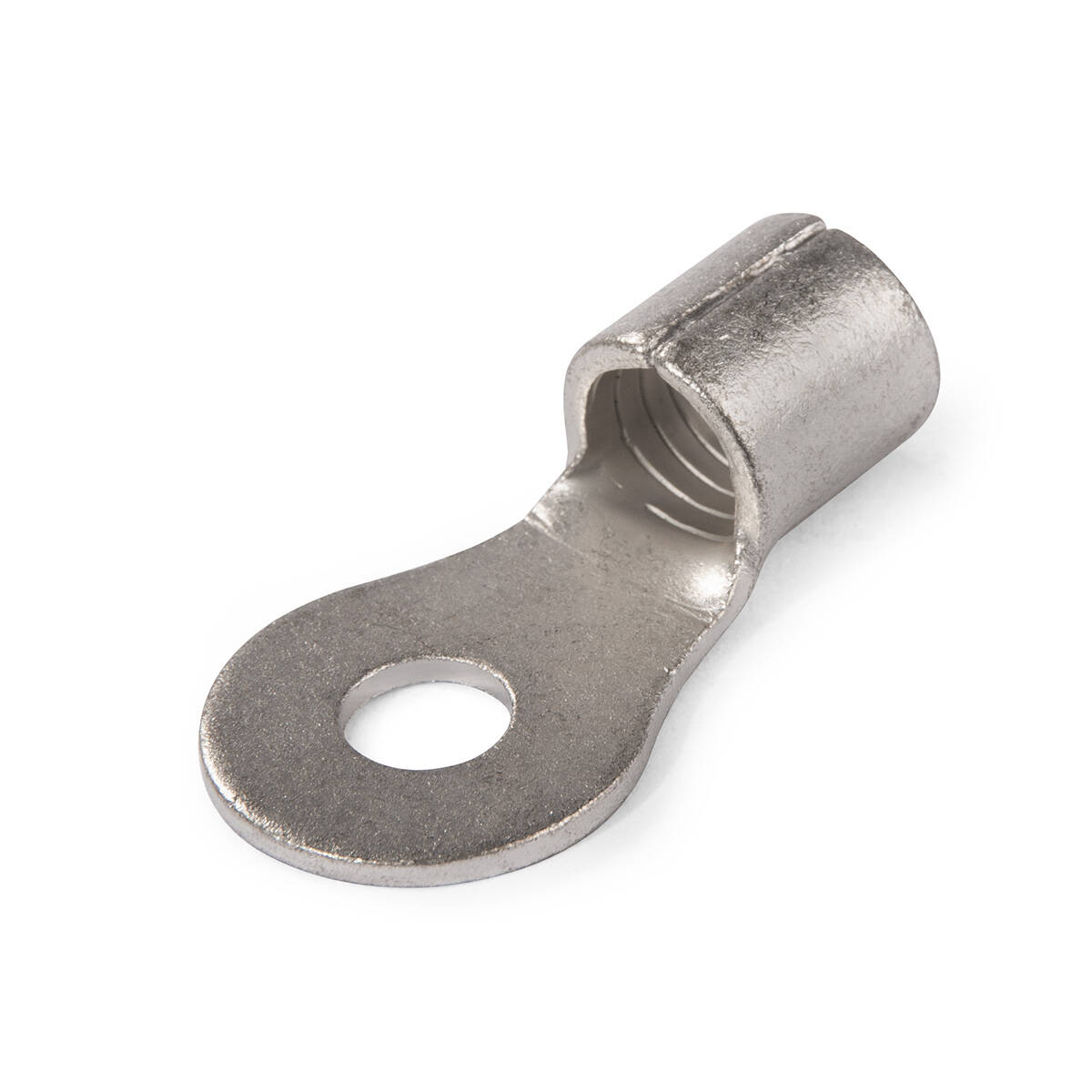

- Круговые поперечные насечки на внутренней поверхности трубной части повышают механическую прочность и качество электрического контакта.
Типоразмеры

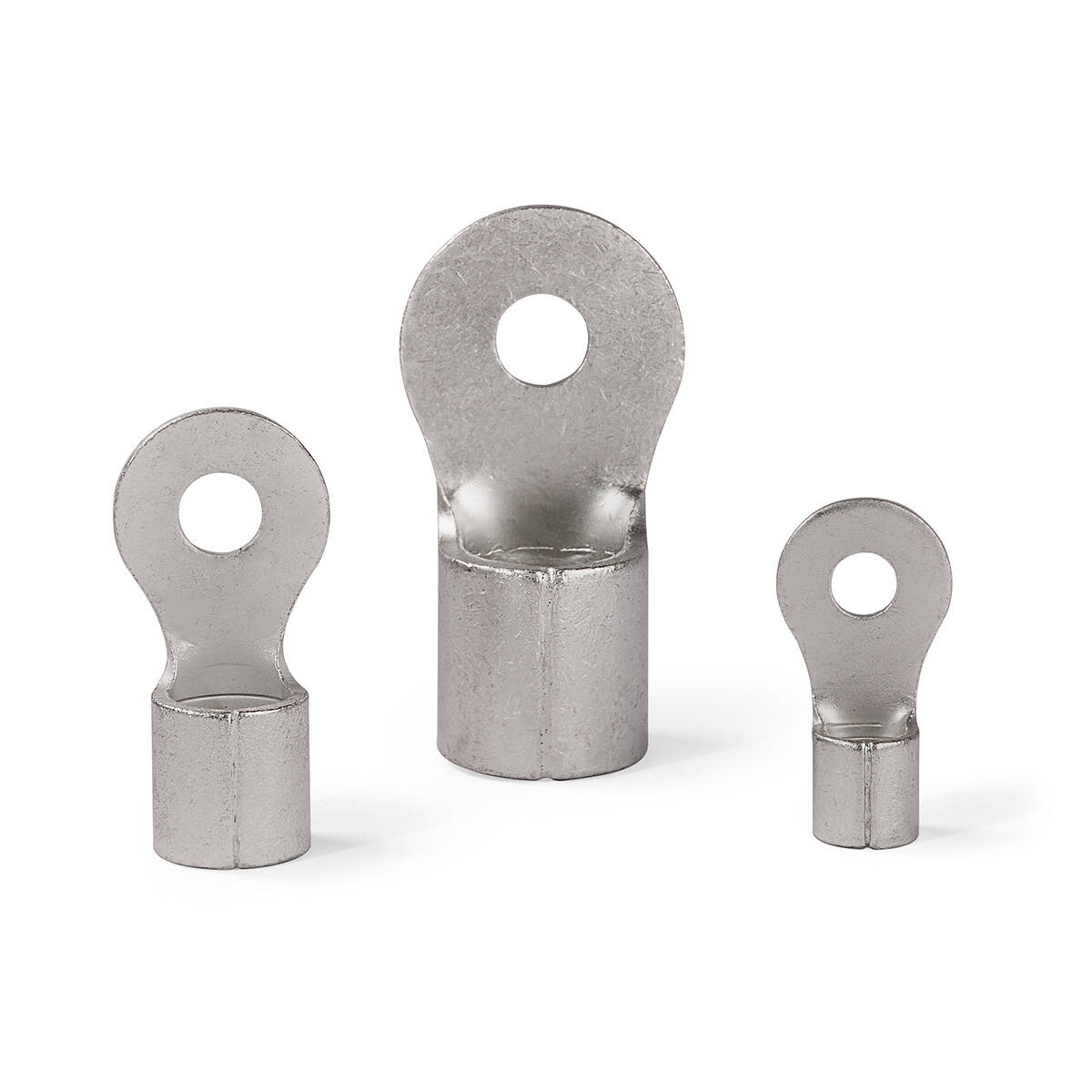

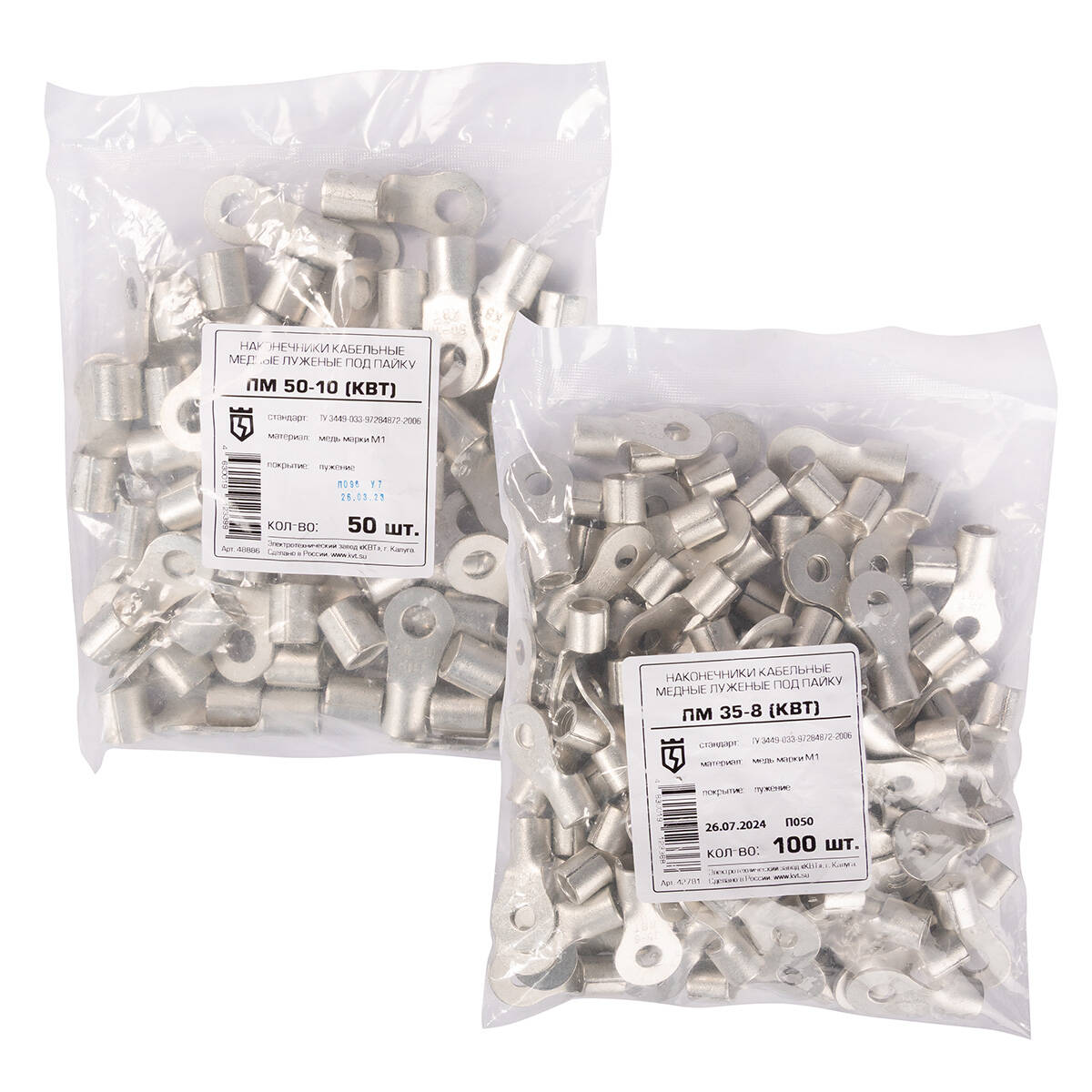

Маркировка наконечника ПМ состоит из сечения жилы в мм² и диаметра контактного болта в мм. В серии представлены наконечники от ПМ 2.5-5 до ПМ 95-10, в том числе ПМ 4-5, ПМ 6-5/6/8, ПМ 10-6/8, ПМ 16-6/8/10, ПМ 25-8, ПМ 35-8/10, ПМ 50-8/10, ПМ 70-10. Например, ПМ 10-8 предназначен для жилы 10 мм² и болта М8.
Монтаж
При пайке наконечник прогревают, заполняют припоем и вводят облуженную жилу; после остывания место соединения изолируют. При опрессовке используют пресс-клещи с матрицами для наконечников из листовой меди или гидравлические прессы ПГР-300, ПГРс-300, ПГП-300 со специальной серией матриц «КВТ».
Наконечник подбирают по сечению жилы и диаметру болта оборудования. Для серийного монтажа силовых кабелей опрессовкой чаще применяют трубчатые наконечники ТМЛ, а ПМ удобны, когда на объекте предусмотрена пайка.
