PG

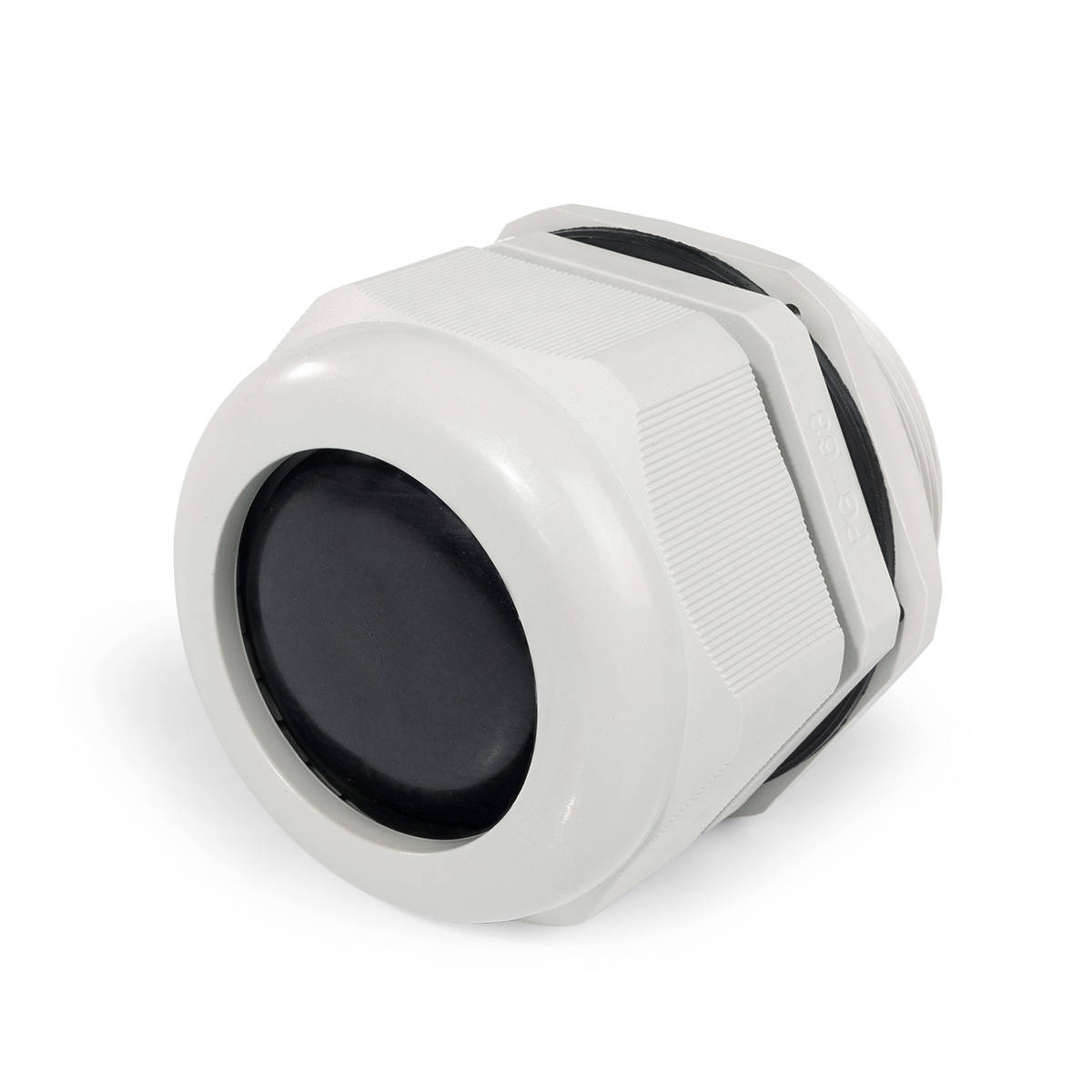

Ввод кабельный пластиковый PG — полиамидный сальник с трубной резьбой PG для ввода кабеля в корпуса щитов, клеммных и распределительных коробок, электродвигателей и приборов. Ввод фиксирует кабель от выдергивания и герметизирует отверстие: при затяжке колпачковой гайки уплотнитель равномерно обжимает оболочку кабеля по окружности, защищая корпус от пыли и влаги.

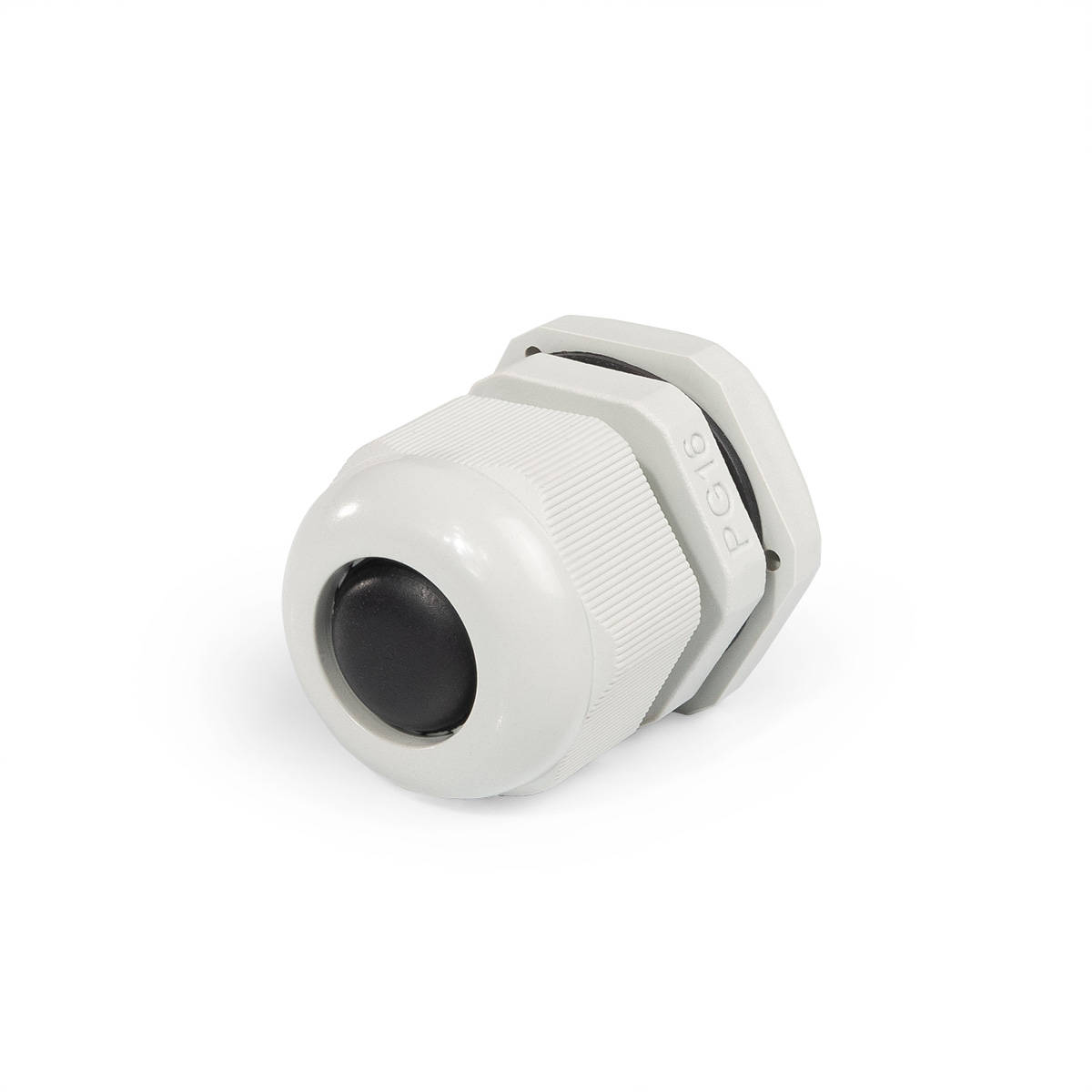

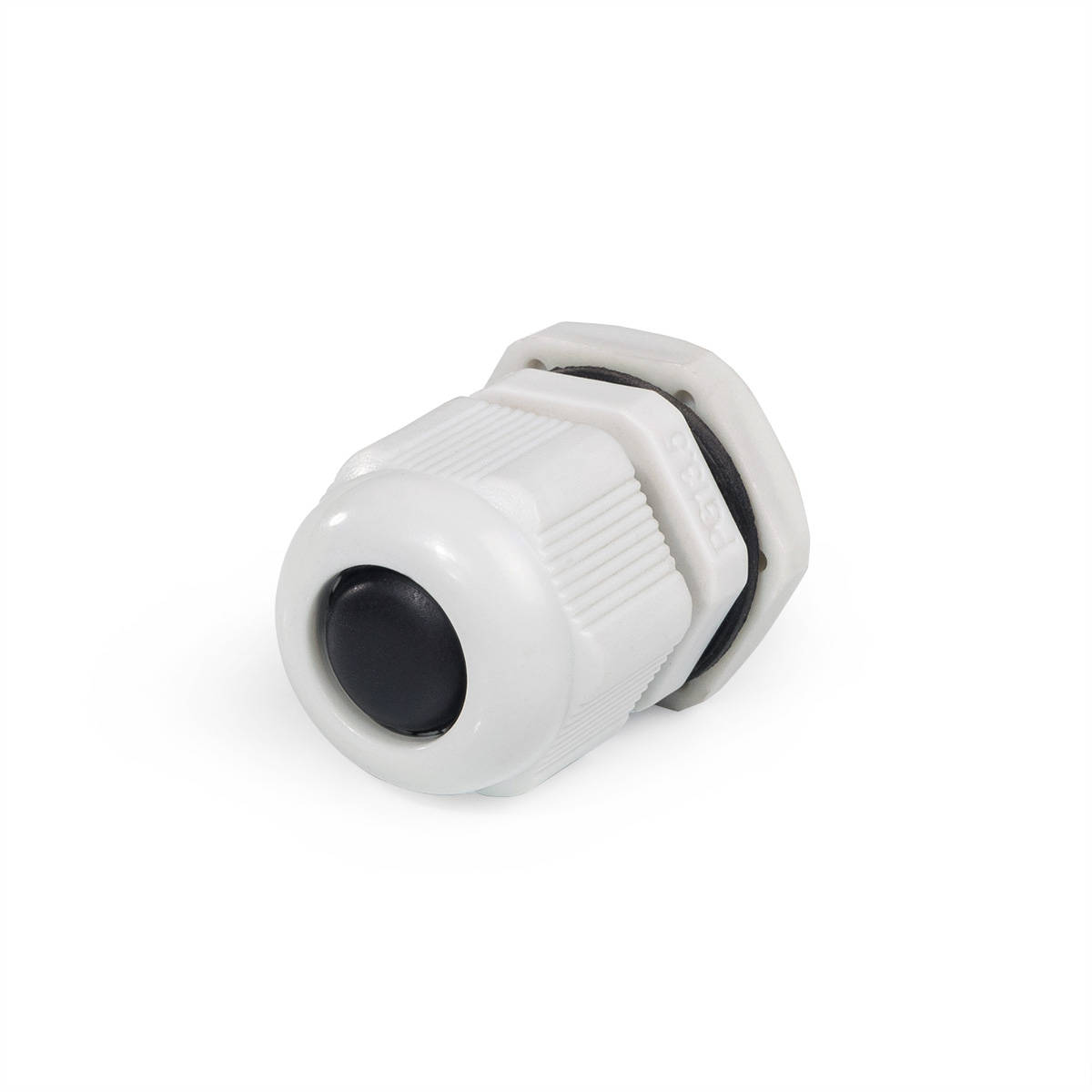

Типоразмеры кабельных вводов PG

Номер PG обозначает размер резьбы, а в скобках указан диапазон наружного диаметра кабеля, который надежно уплотняет ввод:

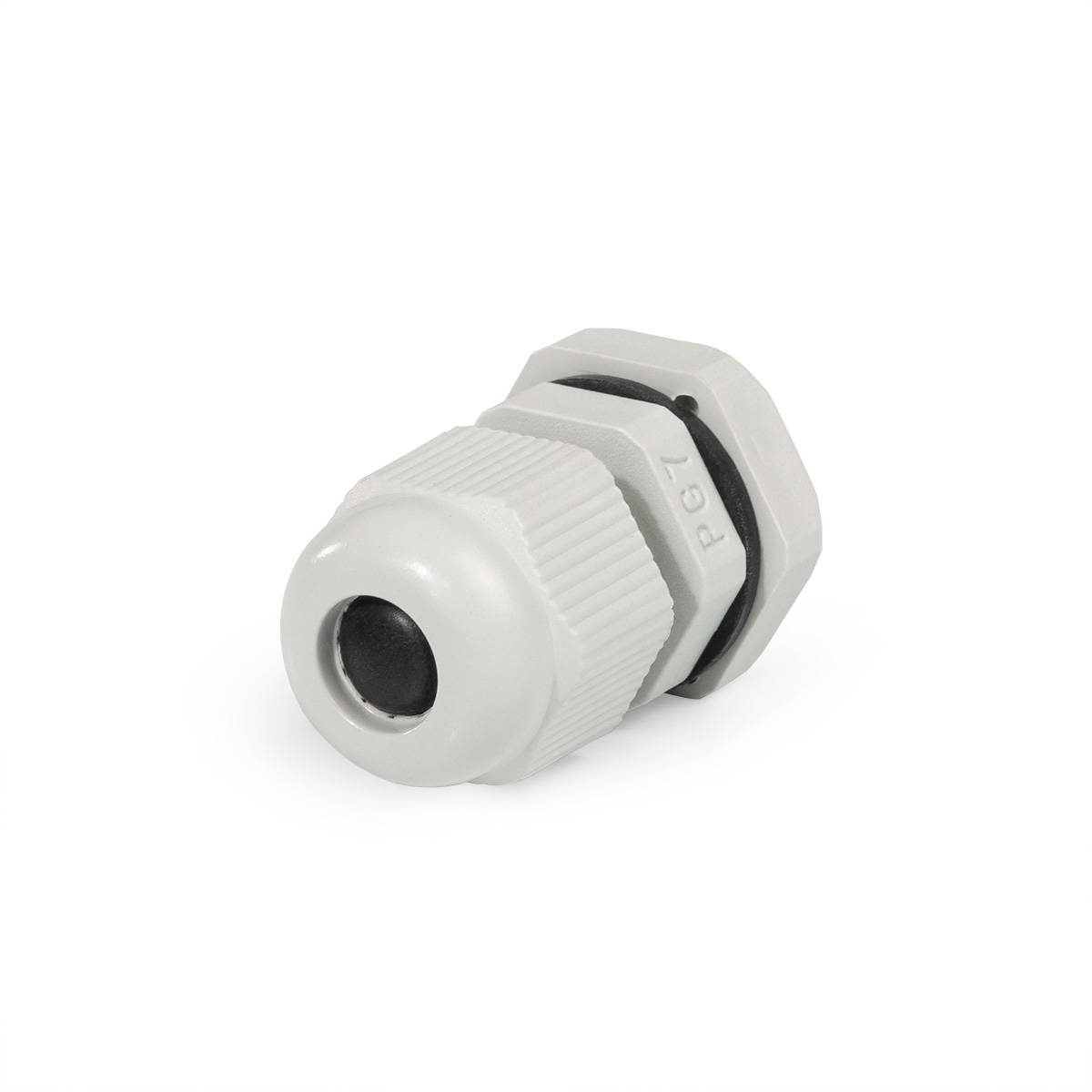

• PG 7 — для кабеля 3–6,5 мм;

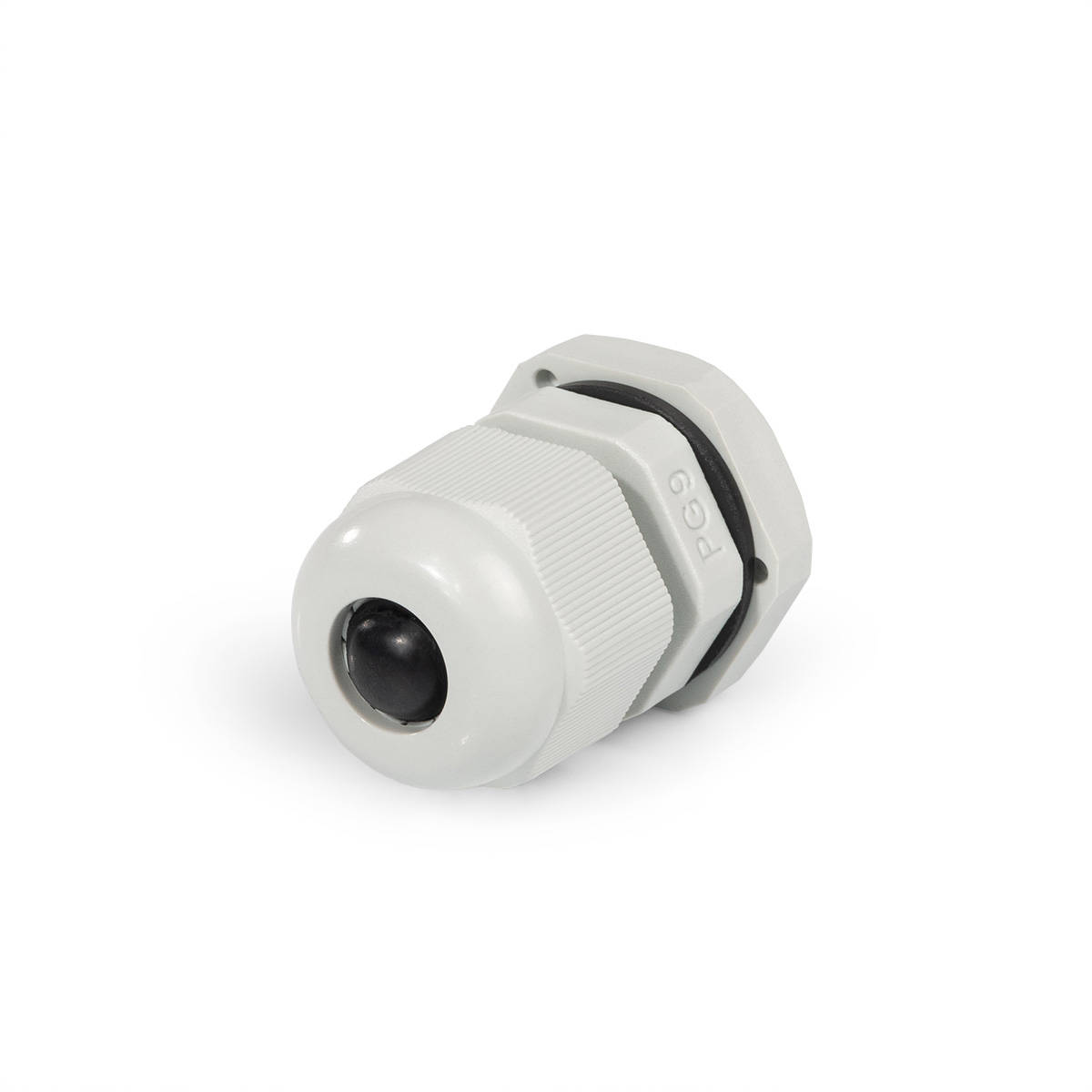

• PG 9 — для кабеля 4–8 мм;
• PG 11 — для кабеля 5–10 мм;
• PG 19 — для кабеля 12–16 мм;

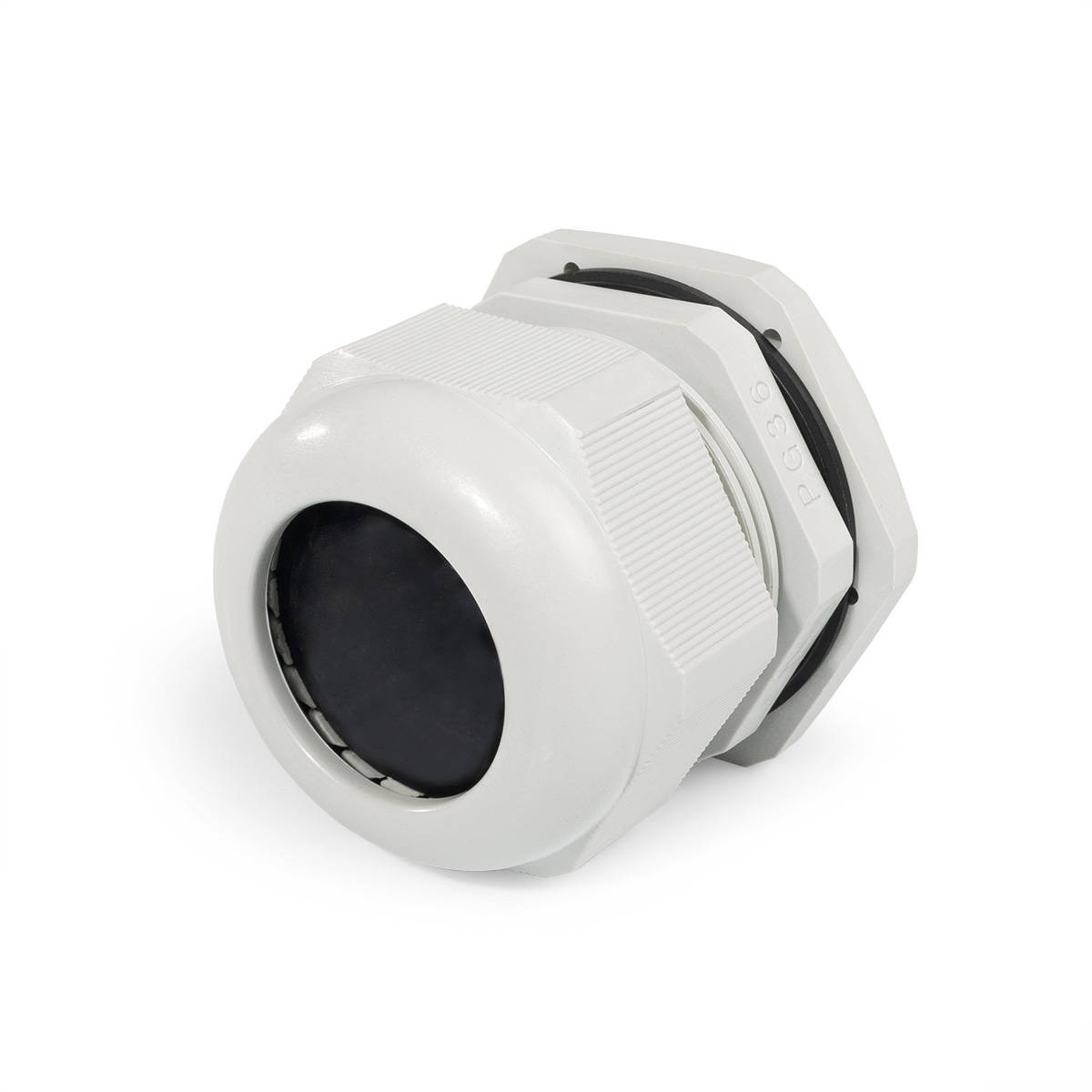

• PG 36 — для кабеля 22–32 мм;
• PG 42 — для кабеля 32–38 мм;
• PG 63 — для кабеля 42–50 мм.

В серии представлены и промежуточные типоразмеры. Вводы поставляются в упаковках, например PG 7 — по 25 штук.

Особенности

• Корпус из полиамида не корродирует, не проводит ток и легко монтируется.
• Ввод устанавливается в резьбовое отверстие корпуса или в гладкое отверстие с контргайкой.
• Уплотнитель обеспечивает герметичность в пределах заявленного диапазона диаметров.

Как подобрать ввод PG

Сначала измерьте наружный диаметр кабеля и выберите ввод, у которого этот диаметр попадает в середину рабочего диапазона — так уплотнение будет надежным. Затем проверьте резьбу или диаметр отверстия в корпусе: резьба PG не совместима с метрической (M/MG). Для наружной установки выбирайте черное исполнение PG (ч), стойкое к ультрафиолету.
